ET518XXYB

ET518XXYB - 高电源抑制比、低噪声 300mA 低压差线性稳压器

etek(力芯微)ET518XXYB 低压LDO芯片概述：

ET518XXYB 系列为带自动放电功能的 300mA LDO 芯片。产品采用先进 CMOS 工艺搭配 PMOSFET 导通管，具备高电源抑制比（PSRR）、低噪声、低压差、低静态电流、快速启动、输出精度优异等特性。

该系列仅需 1.0μF 陶瓷输出电容即可稳定工作；内部搭载精密电压基准与反馈环路，稳压性能与瞬态响应表现出色。

ET518XXYB 采用小型 DFN4 封装，非常适合小尺寸便携设备使用。

该系列提供多款标准固定输出电压型号：0.8V（ET51808YB）、1.2V（ET51812YB）、1.5V（ET51815YB）、1.8V（ET51818YB）、2.4V（ET51824YB）、2.5V（ET51825YB）、2.8V（ET51828YB）、2.85V（ET518285YB）、2.9V（ET51829YB）、3.0V（ET51830YB）、3.3V（ET51833YB）等。

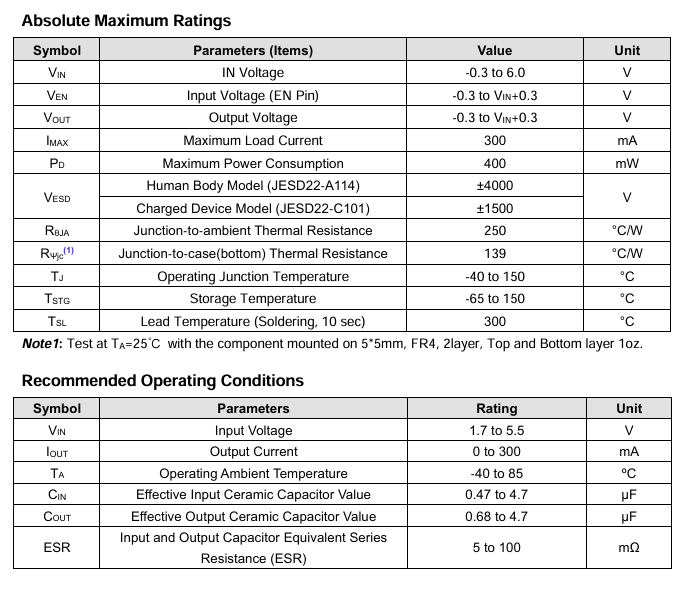

产品特性

 宽输入电压范围：1.7V ~ 5.5V

 最大负载电流：300mA

 标准固定输出电压：0.8V、1.2V、1.5V、1.8V、2.4V、2.5V、2.8V、2.85V、2.9V、3.0V、3.3V 等

 极低静态电流：典型值 45μA

 低压差：1.8V 输出、300mA 负载下典型压差 270mV

 超高电源抑制比：1kHz 下可达 70dB

 超低噪声：35μVrms

 优异的负载 / 线性瞬态响应性能

 内置自动放电功能

封装：DFN4 (1×1)

应用领域：

智能手机与功能手机

数码相机

便携式仪器

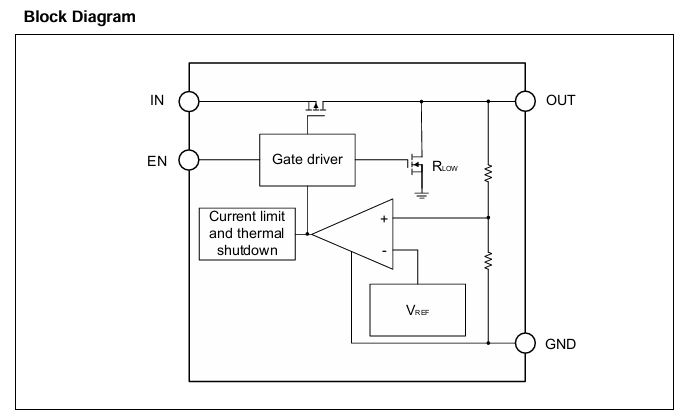

功能说明

输入电容

电源输入引脚、输出引脚、接地引脚

建议在电源输入引脚（VIN）与接地引脚（GND）之间连接一颗 1μF 陶瓷电容，用于滤除供电电源的电压毛刺与噪声。该电容容量可无上限增大。

此输入电容必须尽可能贴近芯片摆放，以保证输入电压稳定、降低噪声。PCB 布线时，VIN 与 GND 引脚均需采用宽铜箔走线。

输出电容

低压差线性稳压器（LDO）需搭配输出电容以保障工作稳定性。

推荐输出电容容量范围：0.68μF~4.7μF；等效串联电阻（ESR）范围：5mΩ~100mΩ；温度特性等级选用 X7R 或 X5R。

更大容量电容可改善负载瞬态响应与线性瞬态响应性能，增大输出电容容量能够减小电压下冲 / 过冲幅度。输出电容需尽可能靠近输出引脚（OUT）与接地引脚（GND）放置。

使能开关控制逻辑

ET518XXYB 芯片使能引脚（EN）置高电平时芯片开启，拉低电平时芯片关断。

若无需使用开关控制功能，需将 EN 引脚直接短接至 VIN 引脚，使稳压电源持续输出。

极速启动特性

芯片使能后，仅需数十微秒即可满功率输出，典型启动时间为 80μs。

该特性可让后端负载电路快速切换待机 / 工作模式，有效延长手机及各类便携设备的电池续航时间。

限流保护

当 OUT 引脚输出电流超过限流阈值时，限流保护功能启动，将输出电流钳位至约 500mA，避免过流现象，防止芯片因过热损坏。

过热关断保护

当芯片结温升至约 + 155℃时，过热保护电路关断输出，芯片进入降温阶段；待结温回落至约 + 130℃后，输出电路重新开启。

受功耗、热阻与环境温度影响，过热保护电路会反复通断。该循环机制限制芯片发热量，避免器件过热损毁。
