ET537XXY1B

ET537XXY1B 超高电源抑制比、低噪声 300mA 低压差线性稳压器

etek(力芯微)ET537XXY1B 低压LDO芯片概述：

ET537XXY1B 系列是带自动放电功能的高性能 300mA 低压差线性稳压器。该系列采用先进 CMOS 工艺搭配 PMOSFET 功率传输管，具备超高电源抑制比（PSRR）、低噪声、低压差、低静态电流、快速启动以及出色的输出电压精度等特性。

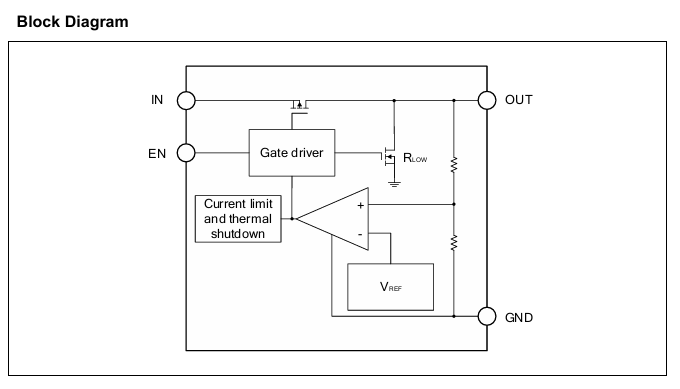

ET537XXY1B 系列仅需搭配 1.0μF 陶瓷输入、输出电容即可稳定工作；芯片内置精密电压基准与反馈环路，稳压性能优异，瞬态响应速度快。

该系列提供多款标准固定输出电压型号：1.1V（ET53711Y1B）、1.2V（ET53712Y1B）、1.8V（ET53718Y1B）、2.2V（ET53722Y1B）、2.8V（ET53728Y1B）、2.85V（ET537285Y1B）、3.0V（ET53730Y1B）、3.1V（ET53731Y1B）、3.3V（ET53733Y1B），同时支持定制输出电压。

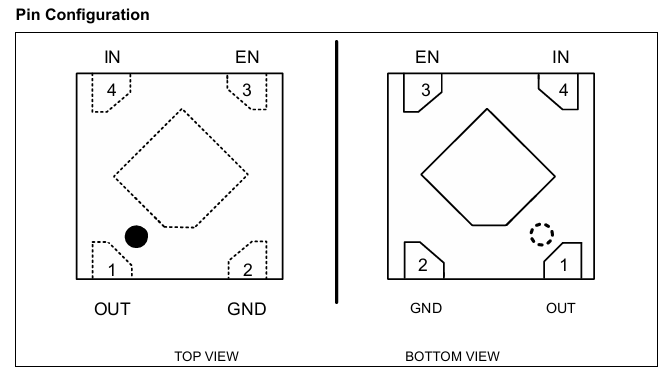

ET537XXY1B 系列采用超小型 0.8mm×0.8mm DFN4 封装，非常适合小型化便携设备使用。

产品特性

输入电压宽范围：1.6V~5.5V

最大负载电流可达 300mA

标准固定输出电压可选：1.1V、1.2V、1.8V、2.2V、2.8V、3.0V、3.1V、3.3V 等

可按需定制其他输出电压规格

极低静态电流，典型值仅 45 微安

低压差特性：输出 1.8V、300mA 满载时压差为 190 毫伏

超高电源抑制比：1kHz 频率下最高 70 分贝

低输出噪声：20 微伏有效值

内置自动放电功能

集成过热保护 (OTP)、过流保护 (OCP)、短路保护 (SCP)

料号与封装规格详情

ET537XXY1B  DFN4 (0.8mm × 0.8mm)  MSL 1

应用领域：

智能手机与功能手机

个人数字掌上设备（PDA）

数码相机

便携式检测仪器

蓝牙设备、无线手持通话终端

ET537XXYB系列型号：

功能说明

输入电容

建议在 VIN 输入引脚与 GND 接地引脚之间接 1μF 陶瓷电容，用于滤除输入电源的脉冲干扰与噪声。该电容容值可按需无限制加大。输入电容必须尽可能贴近芯片摆放，以保证输入电压稳定、降低噪声。PCB 布线时，VIN 与 GND 走线均需采用宽铜箔。

输出电容

LDO 稳定工作必须配备输出电容。推荐输出电容容值≥1μF，等效串联电阻（ESR）范围 5mΩ~100mΩ，温漂等级为 X7R 或 X5R。更大的容值可优化负载 / 线性瞬态响应性能，减小电压下冲与过冲幅度。输出电容需尽量靠近 OUT 输出引脚和 GND 引脚放置。

使能开关控制逻辑

ET537XXY1B 的 EN 使能引脚置高电平时芯片开启，拉低电平时芯片关断。若无需开关控制功能，可将 EN 引脚直接短接至 VIN 输入引脚，使稳压芯片持续工作输出电压。

高电源抑制比与低噪声特性

手机免提、游戏、MP3、多媒体等音频电路想要获得优质音质，其供电电源需要在 20Hz~20kHz 音频频段内具备低噪声、高电源抑制能力。

ET537XXY1B 在 1kHz 下电源抑制比可达 70dB，适用于绝大多数对高 PSRR、低噪声有需求的音频类应用场景。

快速瞬态响应

瞬态响应性能优异的 LDO 能够延长电池续航。GSM 这类基于 TDMA 时分多址的手机通信协议，收发占空比仅 12.5%，收发间隙基带电路可进入待机模式，以此降低功耗。

基带电路负载电流常会在 100μA~100mA 之间瞬间跳变。普通通用型 LDO 无法快速应对该类负载切换，会产生大幅电压跌落或过冲，无法满足使用需求。

ET537XXY1B 在 1mA~300mA 全负载区间均具备极速瞬态响应，可为负载频繁突变的数字信号处理器（DSP）、GSM 基带芯片提供稳定供电。

极低静态电流

无论何种输入电压、输出负载工况，ET537XXY1B 静态电流典型值仅 45μA，可大幅降低便携设备、低功耗设备的功耗。

限流保护

当 OUT 引脚输出电流超过限流阈值，或是输出引脚对地短路时，限流保护机制启动，将输出电流钳位在约 500mA，避免过流现象，防止芯片因过热损坏。

过热关断保护

当芯片结温升至约 155℃时，过热保护电路切断输出，芯片进入降温阶段；待结温回落至约 130℃后，输出电路自动恢复工作。

根据芯片功耗、热阻以及环境温度的不同，过热保护电路会周期性启停输出。该循环机制可限制芯片发热量，避免器件过热损毁。
