ET8124S0

产品型号：ET8124S0

制造商：etek(力芯微)

用途：Type-C PD控制器芯片

电压-电源：6.0V～36V

温度范围：-40°C to +85°C

封装：ESOP8

描述：6V~36V Input, 2A, Sync, ACOT

说明书：点击下载

产品介绍

ET8124S0 6V~36V 输入、2A、轻载高效、同步直流降压转换器芯片

etek(力芯微)ET8124S0 Type-C PD控制器芯片概述：

ET8124S0 是一款高效率同步直流降压转换器，其额定带载能力可达2A，输入电压范围为6V至36V，内部集成高、低侧MOSFTE，其导通电阻典型值为90mΩ及65mΩ，并支持轻载跳频工作模式，从而提高器件在轻载工况下的工作效率，该器件在关断模式下的静态电流仅为6uA。在全温度范围内，其参考电压精度为1.5%，保证了其输出电压的精准度。

ET8124S0 内置多种高灵敏的保护功能，包括：使能控制、欠压锁存、软起动、过温关断、逐周期电流检测、过流、短路保护等功能，进一步增强其在应用中的可靠性。

ET8124S0 支持ESOP8封装。

产品特性

输入电压范围：6V～36V

输出电压范围：1V～24V可调

基准电压及精度：0.6V，1%

2A 持续输出电流

6uA 关断电流（典型值）

开关频率范围：500KHz

轻载控制模式：PFM

兼容内外软启动功能

使能控制

集成自举电容FET

软启动：1.5ms（典型值）

低导通电阻：90mΩ/65mΩ（Top/Bottom）

电流模式控制

热保护、过流保护、短路保护、欠压锁存保护和逐周期电流检测

应用场景

工业自动化和电机控制

监控系统

打印机系统

汽车电池稳压

工业用电源

电信和数据通信系统

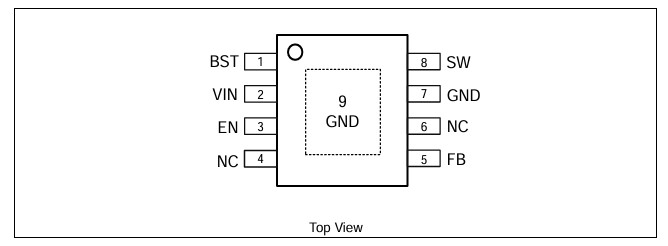

ET8124S0引脚配置图

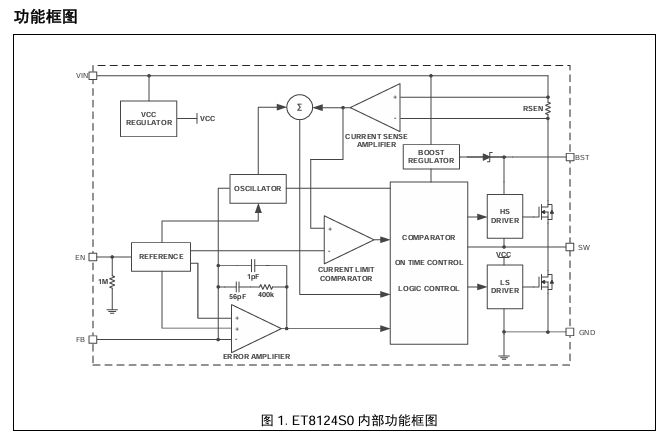

ET8124S0功能框图

功能描述

ET8124S0 是一款高效、500kHz同步降压DC/DC稳压器，能够提供高达2A的负载电流。它可以在6V到36V的宽输入电压范围内工作，并将主开关和同步开关集成在一起，具有非常低的导通电阻，以最大限度地减少导通损耗。ET8124S0提供逐周限流和热停机保护等保护功能。

软启动

ET8124S0 具有内部软启动电路，在启动过程中限制涌流，这使得转换器逐渐达到稳态工作点，从而减少启动浪涌冲击，在启动过程中，开关电流限制逐步增加，该器件典型的软启动时间为1.5ms。

OCP和SCP

如果高侧功率场效应管电流高于峰值限流阈值，高侧功率场效应管将关闭，低侧功率场效应管将打开。如果低侧场效应管电流高于谷值电流阈值，低侧场效应管将继续开启，直到低侧场效应管电流降低到谷值电流阈值以下，所以峰谷电流都是有限值的。如果负载电流在这些条件下继续增加，输出电压将下降，当输出电压下降到调节电平的33%以下时，检测到输出短路，IC将关断主开关管，停止工作一段时间(关断时长约9ms)后，再重新起动工作(工作时长为2.5ms)，如果输出短路消除，系统就进入到正常工作。

开启和调整UVLO

EN 引脚具有精确的上升和下降阈值，它通过连接外部电阻分压器提供可编程的ON/OFF控制。一旦EN引脚电压超过上升阈值，器件将开始工作，如果EN引脚电压被拉到下降阈值以下，器件将进入关机状态。
