ET51200

产品型号：ET51200

制造商：etek(力芯微)

用途：快闪记忆体

电压-电源：2.375V~5.5V

温度范围：-40°C~+85°C

封装：DFN10 (3mm×3mm)

描述：Sink and Source DDR Termination Regulator、ADJ

说明书：点击下载

产品介绍

etek(力芯微)ET51200双电源LDO – 灌 / 拉电流型 DDR 终端稳压器

ET51200双电源LDO概述：

ET51200 是一款可灌可拉电流的双倍数据速率（DDR）终端稳压器，专为低输入电压、低成本、低噪声且对 PCB 布局空间有严格要求的系统量身设计。

器件具备快速瞬态响应能力，输出仅需最小 20μF 电容即可稳定工作。支持远端检测功能，可满足 DDR、DDR2、DDR3、DDR3L、低功耗 DDR3、DDR4 全部 VTT 总线终端供电需求。

此外，ET51200 内置开漏架构 PGOOD 电源正常信号，用于监控输出稳压状态；同时具备 EN 使能控制引脚，可在 DDR 应用的 S3 休眠待机模式（内存挂起）下实现 VTT 放电功能。

产品采用散热性能优异的 DFN10 带散热焊盘封装，绿色环保无铅，工作温度范围：-40℃ ~ +85℃。

主要特性

输入电压：支持 2.5V、3.3V 电源轨

LDO 输入电压范围：1.1V ~ 3.5V

灌 / 拉电流型终端稳压，内置压降补偿

内存 DDR 终端应用典型配置：3 颗 10μF MLCC 贴片电容即可

内置 PGOOD 信号，用于输出稳压状态监控

具备 EN 使能控制输入端

REFIN 基准输入：可直输基准电压或外接电阻分压灵活跟随稳压

远端检测引脚 VOSNS

REFOUT 缓冲基准输出：精度 ±10mA

内置软启动、欠压锁定 UVLO、输出过流保护 OCL

内置过热关断保护

全面兼容：DDR / DDR2 / DDR3 / DDR3L / 低功耗 DDR3 / DDR4 VTT 终端供电应用

封装信息：

QFN20 (5×5)

适配内存型号

面向 DDR、DDR2、DDR3、DDR3L、低功耗 DDR3、DDR4 内存终端稳压器

应用场景:

笔记本、台式机、服务器

电信与数据通信设备

通信基站

液晶电视（LCD-TV）、等离子电视（PDP-TV）

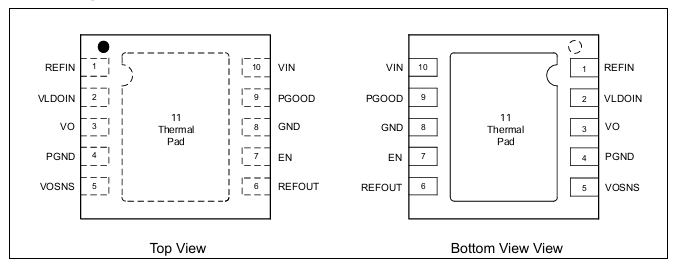

ET51200封装图

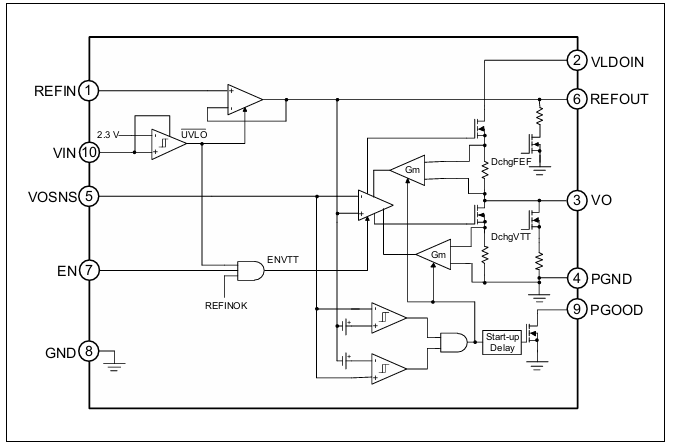

ET51200功能框图

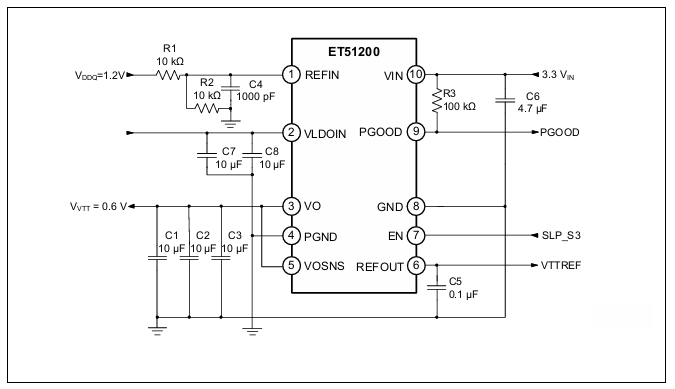

ET51200电路图
