ET5A2ADJZB

产品型号：ET5A2ADJZB

制造商：etek(力芯微)

用途：快闪记忆体

电压-电源：3.3V~5.5V

温度范围：-40°C~+85°C

封装：WLCSP6(0.4 Pitch)

描述：40@1.05V、ADJ/0.5~3.0、1000mA

etek(力芯微)ET5A2ADJZB双电源轨超低压差 1A LDO稳压器

ET5A2ADJZB双电源LDO概述：

ET5A2ADJZB 是一款基于CMOS工艺的低压差、低功耗线性稳压器，采用 NMOS 功率传输管架构，并配备独立偏置电源引脚 VBIAS，可提供1000mA输出电流。

该器件输出电压稳定、精度高，兼具低噪声、高纹波抑制、静态电流低等特点，适用于 PCB 空间受限、对噪声敏感的应用场景。芯片内部集成高精度电压基准模块、误差放大器、过热关断电路及限流保护电路。

主要特性

主输入电压 VIN 宽范围：VOUT ~ 5.5V

偏置电压 VBIAS 宽范围：3.0V ~ 5.5V

输出电压范围：0.5V ~ 3.0V 可调

偏置端超低输入电流：典型值 35μA

超低压差：1000mA 负载下典型值 40mV

内置过流保护、过热关断电路

内置自动放电电路（可选）

内置欠压锁定保护（UVLO）

封装信息：

WLCSP6(0.4 Pitch)

应用场景:

智能手机、平板电脑恒压供电

相机、硬盘录像机 (DVR)、机顶盒 (STB)、摄像机恒压供电

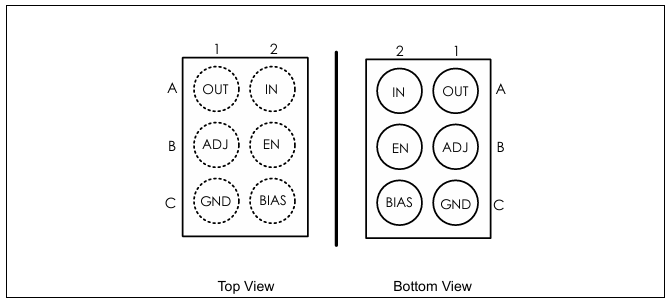

ET5A2ADJZB封装图

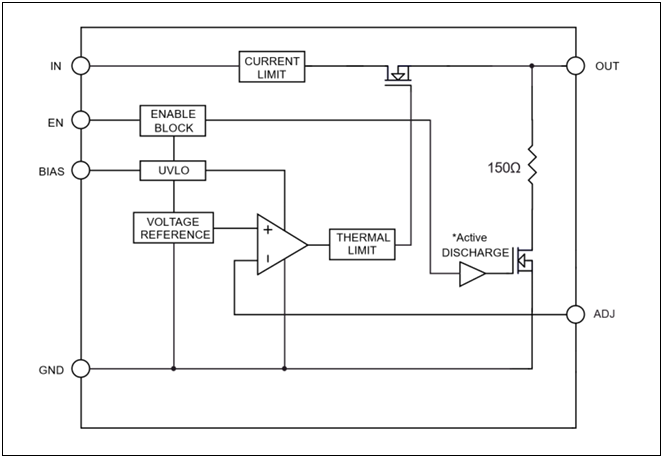

ET5A2ADJZB功能框图

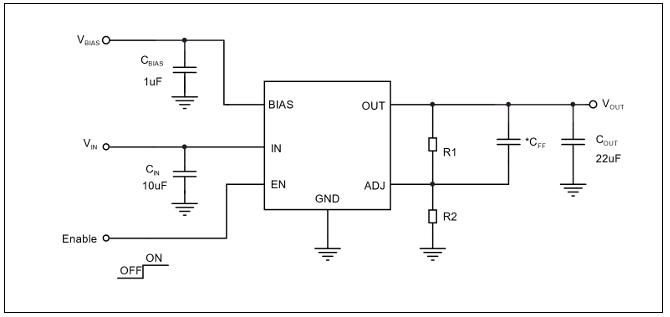

ET5A2ADJZB电路图
