ET8307A

产品型号：ET8307A

制造商：etek(力芯微)

用途：降压DC/DC芯片

电压-电源：2.5V~5.5V

温度范围：-40°C~+85°C

封装：WLCSP8

描述：0.4A, Sync, ACOT、0.7/1/1.3/1.6/1.9/2/2.9/3.1 、400mA

ET8307A - 超低静态电流降压转换器（DC-DC降压芯片）

etek(力芯微)ET8307A 降压DC/DC芯片概述：

ET8307A 系列是一款高效率同步降压转换器，典型静态电流仅为 360nA。芯片在低负载电流低至 10μA 工况下仍能保持高转换效率；输入电压范围为2.2V～5.5V，支持在0.7V～3.1V之间设置 8 档可编程输出电压，持续输出电流最高可达 400mA，峰值电流可达 0.5A。

器件采用 ** 自适应恒定导通时间（ACOT）** 工作模式，并内置环路补偿，可在宽负载范围及适配多种输出电容的条件下，实现最优的瞬态响应性能。

ET8307A 采用 WLCSP8 封装，尺寸 0.8×1.6mm，引脚间距 0.4mm。

主要特性

输入电压范围：2.2V ~ 5.5V

8 档可编程输出电压

ET8307A：0.7V ~ 3.1V

典型静态电流：360nA

轻载 PFM 工作模式

转换效率最高可达 94%

内置补偿电路

输出放电功能

过流保护

过温保护

输出电流：

ET8307A：400mA，峰值 0.5A

可自动切换至 100% 占空比工作模式

应用场景：

手持设备

便携信息设备

电池供电设备

可穿戴设备

物联网（IoT）

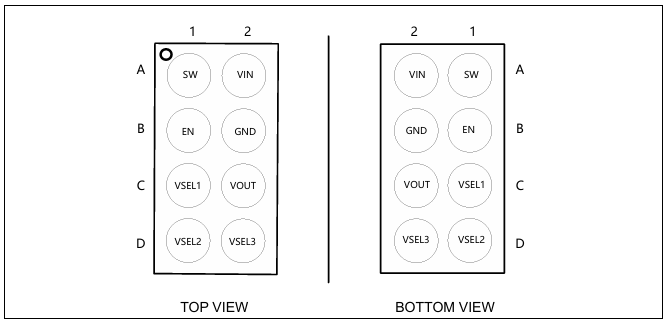

ET8307A引脚图

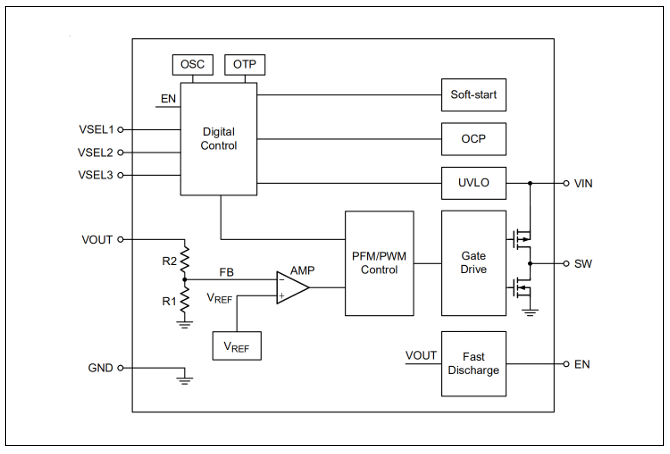

ET8307A功能框图

ET8307 是一款自适应恒定导通时间（ACOT）架构开关降压转换器。其输入电压支持范围为 2.2V～5.5V，具备 8 档输出电压可选；输出电流最大 600mA、峰值可达 1A（ET8307），ET8307A 最大 400mA、峰值可达 0.5A。

ET8307 内置过温保护 (OTP) 与过流保护 (OCP) 机制，可避免芯片在异常工作状态下损坏。当使能引脚（EN）为逻辑低电平时，芯片将关断停机，静态供电电流可低至 0.2μA 以下。

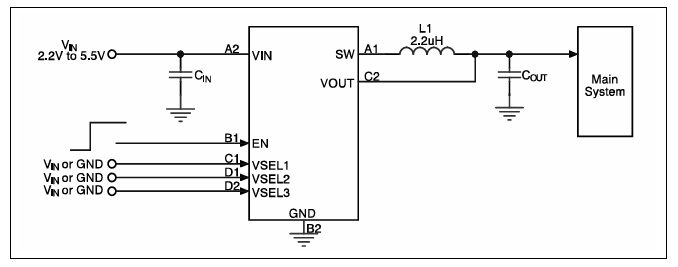

ET8307A应用电路图
