ET5H233B

产品型号：ET5H233B

制造商：etek(力芯微)

用途：高压LDO芯片

电压-电源：2.5V ~ 36V

温度范围：-40°C to +85°C

封装：SOT89-3

描述：1.8/2.5/3.0/3.3/3.6/5.0，High Input, Low IQ, 300mA LDO，1050@3.0V

说明书：点击下载

产品介绍

ET5H233B -高输入电压、超低静态电流 300mA 低压差线性稳压器（LDO）

etek(力芯微)ET5H233B 高压LDO芯片概述：

ET5H2XX 系列为高输入电压、超低静态电流300mA 低压差线性稳压器（LDO），自带使能功能，工作电压范围 1.8V~5V。该产品专为追求极低功耗的电池供电便携设备设计，典型静态电流仅 2.5μA，可大幅延长电池续航；同时搭载动态瞬态增强功能，有效提升器件在无线通信场景下的瞬态响应能力。

ET5H233B 采用 SOT89-3封装。

主要特性

宽输入电压范围：2.5V ~ 36V

最大负载电流：300mA

典型静态电流：2.5μA（超低功耗）

固定输出电压：1.8V、2.5V、2.8V、3.0V、3.3V、3.6V、5V 等

输出 3.3V、负载 300mA 时，压差为 1000mV

优异的负载瞬态响应与线性瞬态响应

高纹波抑制能力：1kHz 频率下纹波抑制比达 60dB

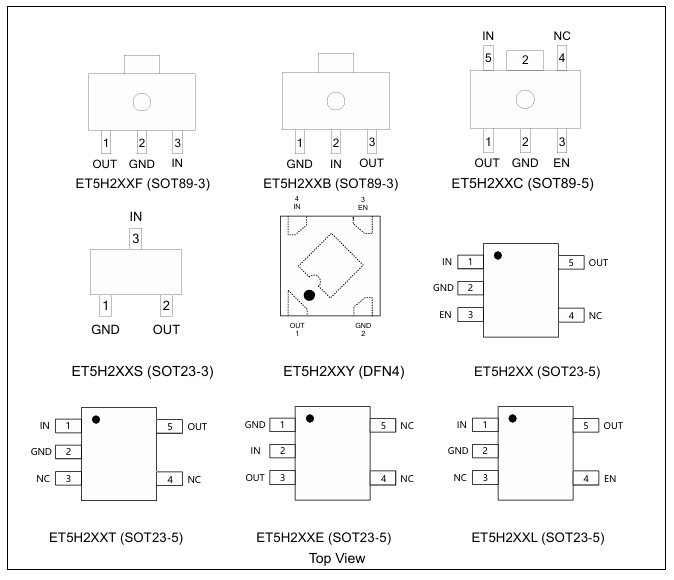

ET5H233B引脚图

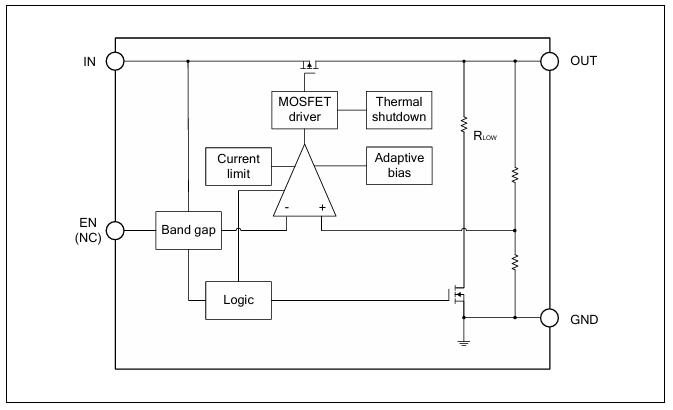

ET5H233B功能框图

符号	参数名称	测试条件	最小值	典型值	最大值	单位
\(V_{IN}\)	工作输入电压 (3)	-	2.5	-	36	V
\(V_{OUT}\)	输出电压	\(T_A = +25℃\)	-2%	-	2%	V
\(V_{OUT}\)	输出电压	\(-40℃ ≤ T_A ≤ 85℃\)	-3%	-	3%	V
\(I_Q\)	静态电流	\(I_{OUT} = 0mA\)	-	2.5	4.5	µA
\(I_{Q\_OFF}\)	待机电流	\(V_{EN} = 0V, T_A = 25℃\)	-	0.1	1	µA
LineREG	线性调整率（ΔV_OUT/ΔV_IN/V_OUT）	\(V_{IN} = V_{OUT}+1V\) 至 36V, \(I_{OUT} = 10mA\)	-	0.05	0.2	%/V
\(V_{DROP}\)	压差电压（\(I_{OUT}=300mA^{(4)}\)）	\(V_{OUT}=1.8V\)	-	1350	1650	mV
\(V_{DROP}\)	压差电压（\(I_{OUT}=300mA^{(4)}\)）	\(V_{OUT}=2.5V\)	-	1150	1450	mV
\(V_{DROP}\)	压差电压（\(I_{OUT}=300mA^{(4)}\)）	\(V_{OUT}=2.8V\)	-	1100	1400	mV
\(V_{DROP}\)	压差电压（\(I_{OUT}=300mA^{(4)}\)）	\(V_{OUT}=3.0V\)	-	1050	1350	mV
\(V_{DROP}\)	压差电压（\(I_{OUT}=300mA^{(4)}\)）	\(V_{OUT}=3.3V\)	-	1000	1300	mV
\(V_{DROP}\)	压差电压（\(I_{OUT}=300mA^{(4)}\)）	\(V_{OUT}=3.6V\)	-	950	1250	mV
\(V_{DROP}\)	压差电压（\(I_{OUT}=300mA^{(4)}\)）	\(V_{OUT}=5V\)	-	900	1200	mV
LoadREG	负载调整率	\(1mA ≤ I_{OUT} ≤ 300mA, V_{IN}=V_{OUT}+2V\)	-	-	40	mV
\(I_{LMT}\)	限流值	\(V_{IN}=V_{OUT}+2V\)	300	450	-	mA
\(V_{ENH}\)	使能引脚高电平阈值（若 EN 引脚存在）	使能输入电压 “高”	1.2	-	-	V
\(V_{ENL}\)	使能引脚低电平阈值（若 EN 引脚存在）	使能输入电压 “低”	-	-	0.4	V
\(I_{EN}\)	使能引脚电流（若 EN 引脚存在）	\(V_{EN}=0~36V\)	-	1	-	µA
PSRR	电源抑制比 (5)	\(f = 1kHz, V_{IN}=V_{OUT}+1V, I_{OUT}=20mA\)	-	60	-	dB
\(e_N\)	输出噪声电压 (5)	\(V_{IN}=V_{OUT}+2V, I_{OUT}=1mA, f=10Hz~100kHz, V_{OUT}=3V, C_{OUT}=1µF\)	-	100	-	µVrms
\(T_{SD}\)	热关断温度 (5)	温度从\(T_A=+25℃\)上升	-	155	-	℃
\(T_{SDH}\)	热关断迟滞温度 (5)	温度从热关断点下降	-	30	-	℃
