ET539XXYB

产品型号：ET539XXYB

制造商：etek(力芯微)

用途：低压LDO芯片

电压-电源：1.7V～5.5V

温度范围：-40°C to +85°C

封装：DFN4 (1mm × 1mm)

描述：380@3.3V，300mA Low IQ Ultra High PSRR Ultra Low Noise

说明书：点击下载

产品介绍

ET539XXYB 高电源抑制比、低噪声 300mA 低压差线性稳压器（LDO）

etek(力芯微)ET539XXYB 低压LDO芯片概述：

ET539XXYB 系列为带自动放电功能的 300mA 低压差线性稳压器（LDO）。该系列采用先进 CMOS 工艺搭配 PMOSFET 传输功率管，具备高电源抑制比（PSRR）、低噪声、低压差、低地静态电流、快速启动以及优异的输出电压精度等特性。

ET539XXYB 系列搭配 1.0μF 陶瓷输出电容即可稳定工作；器件内置高精度电压基准与反馈环路，稳压性能出色，瞬态响应表现优异。

ET539XXYB 系列采用小型 DFN4 封装，非常适用于小型化便携设备。

产品特性

宽输入电压范围：1.7V～5.5V

最大负载输出电流：300mA

标准固定输出电压规格：1.1V、1.2V、1.5V、1.8V、2.4V、2.5V、2.8V、2.85V、2.9V、3.0V、3.3V 等

超低静态电流，典型值 35μA

低压差特性：输出 1.8V、负载 300mA 时，压差典型值 400mV

超高电源抑制比：1kHz 条件下 75dB

超低输出噪声：45μV 有效值

优异的负载瞬态、线性瞬态响应性能

内置自动放电功能

料号与封装规格说明

封装参数：ET539XXYB DFN4 (1mm × 1mm) Level 1

应用领域：

智能手机、功能手机

数码静态相机 / 数码相机

便携式仪器、手持检测设备

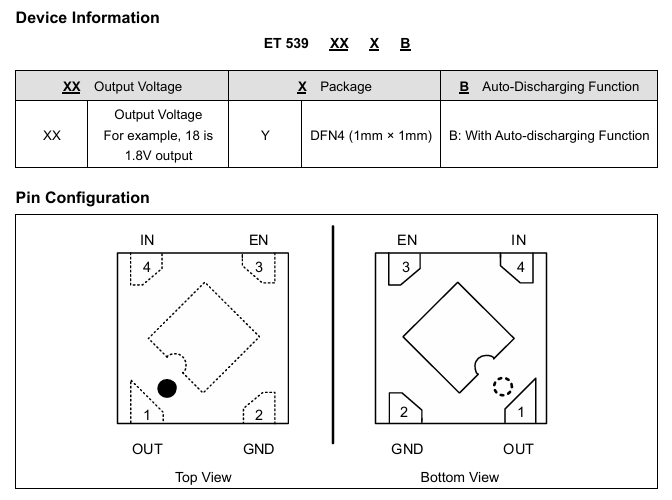

ET539XXYB引脚配置图

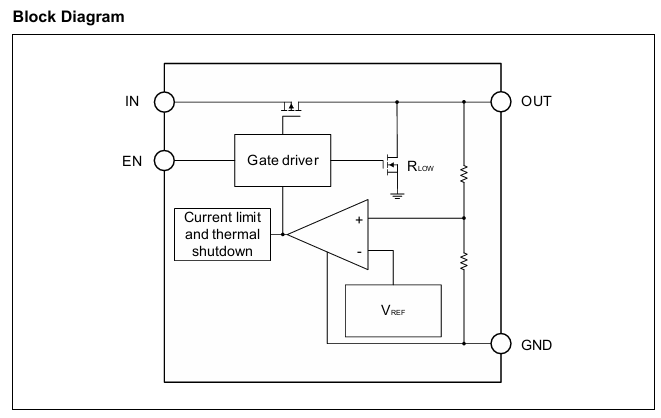

ET539XXYB功能框图

功能说明

输入电容

建议在输入引脚 IN 与地引脚 GND 之间外接 1μF 陶瓷电容，用于滤除输入电源的电压毛刺与噪声。输入电容容量可无上限增大。该输入电容需尽可能靠近芯片摆放，以保证输入回路稳定、降低噪声。PCB 布线时，IN 引脚与 GND 引脚均需采用宽铜箔走线。

输出电容

为保障 LDO 稳定工作，必须配置输出电容。推荐输出电容容量范围 0.47μF～4.7μF，等效串联电阻（ESR）区间 5mΩ～100mΩ，温度介质特性选用 X7R 或 X5R 材质。

选用更大容量电容可优化负载瞬态、线性瞬态响应，减小输出电压的过冲与下冲。输出电容需尽可能贴近 OUT 输出引脚与 GND 地引脚放置。

开关使能引脚工作逻辑

将 EN 引脚置高电平，ET539XXYB 稳压器开启输出；拉低 EN 引脚则关断输出。若无需开关控制功能，可将 EN 引脚直接短接至 IN 输入引脚，使稳压器持续处于工作输出状态。

极速启动特性

芯片使能后，仅需数十微秒即可满功率输出，典型启动时长 75μs。该特性可让后端负载电路快速切换待机与工作模式，有效延长手机及其他便携设备的电池续航时间。

限流保护

当 OUT 引脚输出电流超过限流阈值，或输出引脚对地短路时，限流保护电路触发，将输出电流钳位至约 650mA，避免过流引发芯片过热损坏。

过热关断保护

当芯片结温升至约 155℃时，过热保护电路关断输出，器件进入降温阶段；待结温回落至约 125℃后，输出通路重新导通。

受芯片功耗、封装热阻、环境温度影响，保护电路会周期性启停输出，以此限制芯片发热量，防止器件因高温损毁。
