ET7303A

产品型号：ET7303A

制造商：etek(力芯微)

用途：Type-C PD控制器芯片

电压-电源：3.3V～30V

温度范围：-40°C to +85°C

封装：DFN10(2.0×2.0)

描述：PD2.0、100W、CC Logic and PD Controller with TCPCI Interface

ET7303A 带 USB 功率传输功能的 USB Type-C 端口控制器

etek(力芯微)ET7303A Type-C PD控制器芯片概述：

ET7303A 是一款 USB Type-C 及 USB 功率传输（PD）控制器，符合 USB Type-C™ 1.2 规范与 USB PD2.0 功率传输标准。

ET7303A 支持 Type-C 端口控制器接口（TCPCi）。

该芯片集成完整 Type-C 收发电路，包含 Type-C 上拉电阻 Rp、下拉电阻 Rd，可实现 USB Type-C 设备接入检测与正反插识别功能。

ET7303A 集成 USB BMC 功率传输（PD）协议物理层，最高支持 100W 功率传输与供电角色互换功能。BMC PD 模块可完整兼容 Type-C 规范中各类备选功能接口。

产品特性

兼容 PD 协议双角色控制器

支持 USB PD2.0 协议与 USB Type-C™ 1.2 版本规范

CC 引脚具备 28V 短接 VBUS 电路保护

VCONN 供电通路集成过压保护、可编程过流保护

VCONN 通路配备辅助放电功能

电流档位识别与检测功能

线缆识别，支持各类替代功能模式

支持无电池 / 亏电设备工作场景

设备接入检测专用低功耗模式

内置 BIST 自测模式

WLCSP9 封装

湿敏等级 MSL1

移动电源

平板电脑

笔记本电脑

手机

显示器

电视

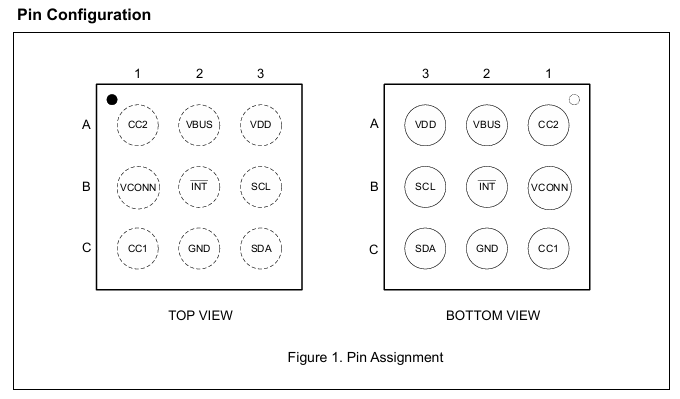

ET7303A引脚配置图

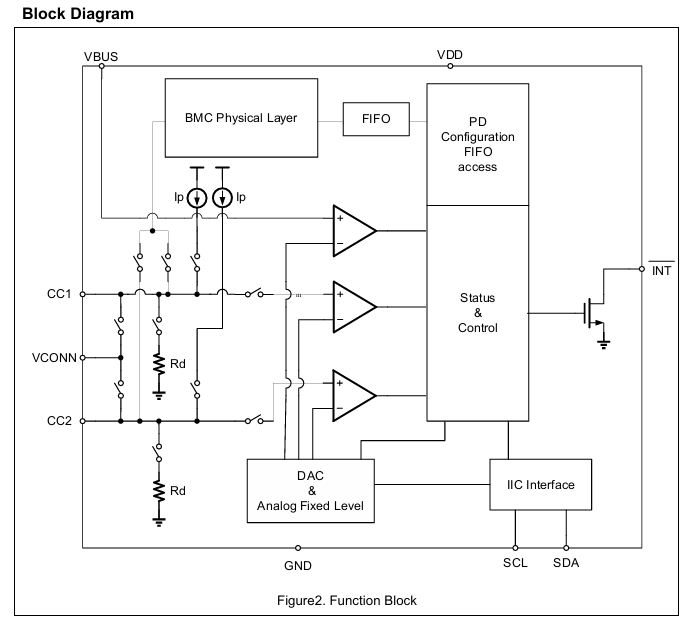

iET7303A功能框图

超过绝对最大额定值的电气应力可能会损坏器件。器件在超出推荐工作条件时可能无法正常工作，不建议让器件承受此类极限应力。此外，长期处于超出推荐工作条件的应力环境下，会影响器件的可靠性。绝对最大额定值仅为极限应力参数。

Symbol	Parameter	Min	Max	Unit
VDD/Vconn	VDD / VCONN Input Voltage	-0.3	6	V
V_IO	SCL / SDA / INT Input Voltage	-0.3	6	V
Vccx	CC1 / CC2 Voltage	-0.3	28	V
VBUS	VBUS to GND	-0.3	28	V
TJ	Junction Temperature		150	°C
TSTG	Storage Temperature Range	-65	150	°C
TLEAD	Lead Temperature（Soldering，10sec）		260	°C
PD	Power Dissipation		1200	mW
θJA	Package Thermal Resistance (WLCSP9)		83.3	°C/W
ESD	HBM, JESD22-A114		2000	V
ESD	CDM, JESD22-A114		1000	V
ILU	Latch-up, JEDEC78		200	mA

推荐工作条件表格规定了器件实际工作所需的工况参数。

设定推荐工作条件是为了保证器件性能满足规格书给出的最优指标。

不建议 ET7303A 在超出该区间的工况下运行，也不建议按照绝对最大额定值进行电路设计。
