ET7304

产品型号：ET7304

制造商：etek(力芯微)

用途：Type-C PD控制器

电压-电源：3.0V～5.5V

温度范围：-40°C to +85°C

封装：WLCSP9

描述：PD3.1、100W、CC Logic and PD Controller with TCPCI Interface

ET7304 带 USB 功率传输功能的 USB Type-C 端口控制器

etek(力芯微)ET7304 Type-C PD控制器芯片概述：

ET7304 是一款 USB Type‑C 及 USB PD 功率传输控制器，符合 USB Type‑C™ 1.2 规范与功率传输标准 PD 3.0（fast_role_swap 快速角色切换功能除外）。ET7304 支持 Type‑C 端口控制器接口（TCPCi）。

该芯片集成完整的 Type‑C 收发电路，包含 Type‑C 终端上拉电阻 Rp、下拉电阻 Rd，可实现 USB Type‑C 设备接入识别与正反插极性检测。

ET7304 集成 USB BMC PD（功率传输）协议物理层，最高支持 100W 功率传输以及电源角色互换功能。BMC PD 模块可完整兼容 Type‑C 规范中各类备用功能接口。

产品特性

兼容 PD 协议双角色芯片

支持 TCPC1.0 与 USB PD3.0，不含快速角色切换功能

CC 引脚具备 28V 短路至 VBUS 电路保护

VCONN 供电通路集成过压保护与可编程过流保护

VCONN 通路带辅助放电功能

供电电流档位定义与检测

线缆识别，支持 Type-C 备用扩展模式

支持无电池 / 亏电设备工作模式

低功耗模式，用于设备接入检测

内置 BIST 自测模式

封装可选 WLCSP9、QFN14

应用领域：

移动电源

平板电脑

笔记本电脑

智能手机

显示器

电视机

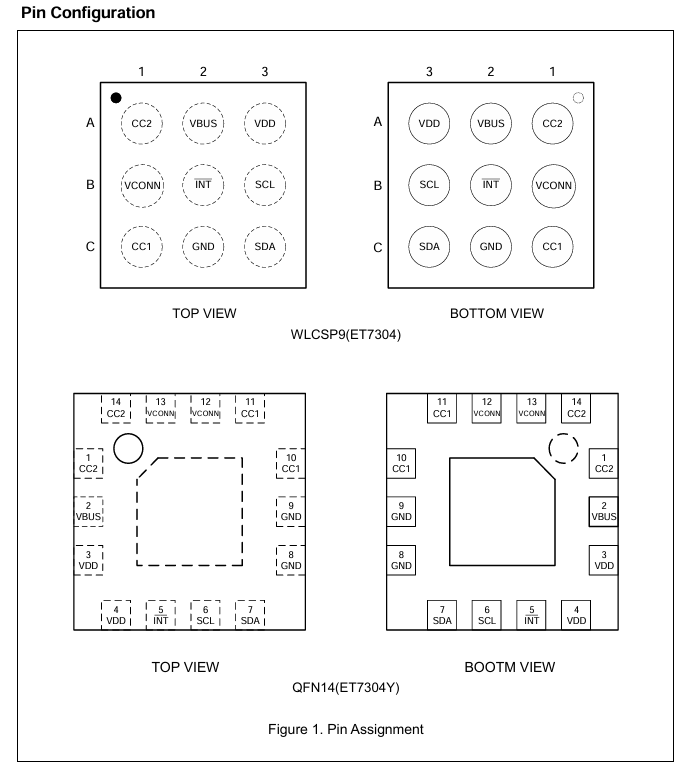

ET7304引脚配置图

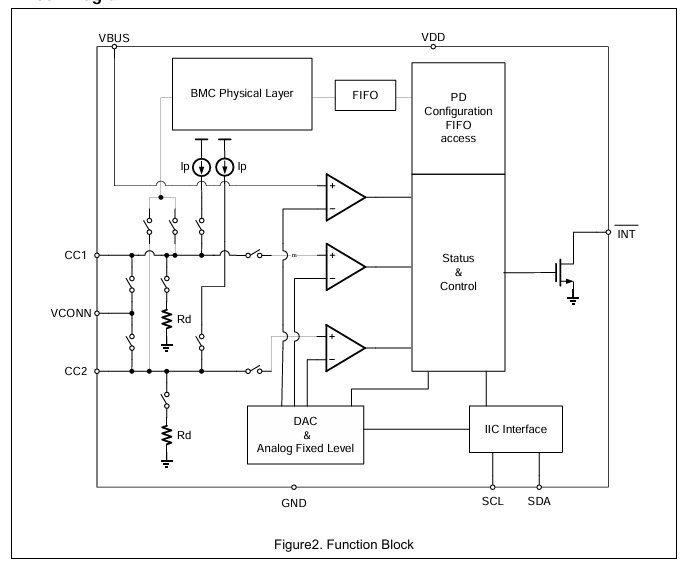

ET7304功能框图

绝对最大额定值

若器件承受的电气应力超出绝对最大额定值范围，可能造成器件永久损坏。

器件在超出推荐工作条件下可能无法正常工作，不建议让器件长期处于该极限应力工况。

此外，长时间工作在超出推荐工作条件的应力环境下，会降低器件使用寿命与可靠性。

绝对最大额定值仅代表器件可承受的极限应力指标，并非正常工作参数。
