ET634XX

产品型号：ET634XX

制造商：etek(力芯微)

用途：低压LDO芯片

电压-电源：1.8V～5.5V

温度范围：-40°C~+85°C

封装：DFN4(1.0X1.0)/DFN4(0.8X0.8)/SOT23-5

描述：330@2.8V；250mA Ultra-Low IQ Enable Input；

说明书：点击下载

产品介绍

ET634XX 低压输入 500mA 低压差线性稳压器（LDO）

etek(力芯微)ET634XX 低压LDO芯片概述：

ET634XX 系列 CMOS 低压差线性稳压器专为需要超低静态电流的便携式电池供电设备设计。芯片低至 0.8 微安的超低功耗可有效延长电池续航；动态瞬态增强特性能够优化无线通信设备的瞬态响应性能。

ET634XX 系列提供小型 SOT23-5、1mm×1mm DFN4 以及 0.8mm×0.8mm DFN4 多种封装规格。

产品特性

工作输入电压范围：1.8V～5.5V

标准固定输出电压：1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、3.6V 等

超低静态电流，典型值 0.8 微安

低压差：输出 3.0V、负载 250mA 工况下典型压差 330 毫伏

输出电压高精度，精度 ±2%

搭配 0.1μF 陶瓷电容即可稳定工作

内置过流保护

内置过热关断保护

器件无铅、无卤素、无溴化阻燃剂，符合 RoHS 环保标准

具备自动放电功能

提供 SOT23-5、1mm×1mm DFN4、0.8mm×0.8mm 三种封装

应用领域：

电池供电设备

便携式通信设备

相机、图像传感器与摄像机

标签信息

产品型号	封装规格	包装规格	湿气敏感等级（MSL）
ET634XXYB	DFN4(1mm×1mm)	卷带包装，10000 片 / 盘	1 级
ET634XXY1B	DFN4(0.8mm×0.8mm)	卷带包装，10000 片 / 盘	1 级
ET634XX	SOT23-5	卷带包装，3000 片 / 盘	3 级

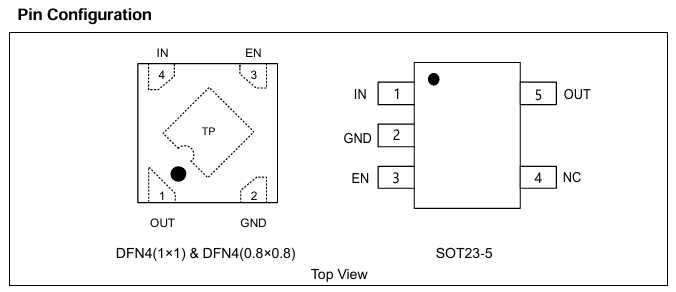

ET634XX引脚配置图

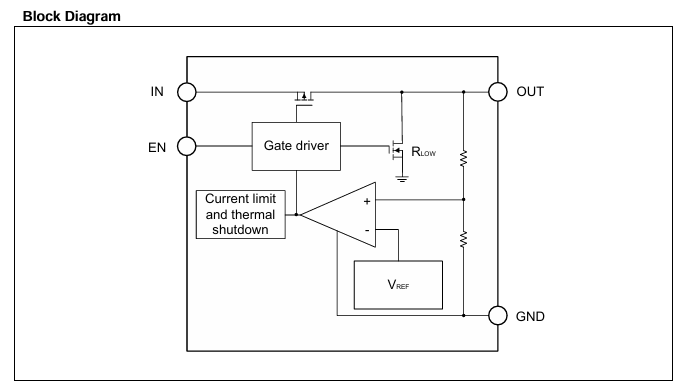

ET634XX功能框图

ET634XX 是一款高性能 250mA 低压差线性稳压器，具备超低静态电流特性。该芯片采用动态静态电流调节技术，空载工况下可维持极低功耗，同时输出低噪声、高电源抑制比，动态性能优异，各项参数使其非常适用于各类电池供电设备。

输入电容

建议在芯片输入引脚 IN 与地引脚 GND 之间至少外接一颗 0.1μF、温度等级 X5R 或 X7R 的陶瓷电容。该电容可为叠加在直流输入电压上的交流杂波与噪声提供低阻抗泄放通路；负载电流突变时，优质输入电容能够削弱走线电感、电源内阻带来的不良影响。

选用更大容值、更低等效串联电阻（ESR）的电容，可进一步优化线性瞬态响应整体性能。

输出电容

建议在芯片输出引脚 OUT 与地引脚 GND 之间至少外接一颗 0.1μF、温度等级 X5R 或 X7R 的陶瓷电容。该电容可为叠加在直流电压上的交流杂波与噪声提供低阻抗泄放通路。

输出电容需尽可能紧贴稳压器输出引脚摆放。

使能开关引脚工作逻辑

ET634XX 通过 EN 引脚控制芯片开启 / 关断，同时控制带自动放电功能型号的放电电路启停。

当 EN 引脚电压拉至 0.4V 以下时，芯片可靠关断；搭载主动放电功能的芯片内部放电管导通，输出电压 VOUT 通过约 80Ω 等效内阻的内部电路下拉至地电位。

当 EN 引脚电压高于 1.4V 时，芯片可靠开启，内部主动放电电路关闭，输出引脚输出设定电压。

若无需使用使能功能，需将 EN 引脚直接与输入引脚短接。

限流保护

当 OUT 引脚输出电流超过限流阈值时，限流保护电路触发，将输出电流钳位至约 550mA，避免过流工况下芯片过热损毁。

过热关断保护

当芯片裸片温度超过过热关断阈值（典型值 TTSD=150℃），芯片立即关断，停止输出电压；直至裸片温度降至 125℃后，芯片恢复工作。

过热关断功能用于防止意外高温造成芯片彻底失效，但不可替代规范的散热设计。

功耗与散热设计

芯片可承受的最大功耗取决于 PCB 板设计与布线方案。

PCB 散热焊盘结构、板材材质、环境温度均会影响芯片结温上升速率。
