ET631XX

产品型号：ET631XX

制造商：etek(力芯微)

用途：低压LDO芯片

电压-电源：2.2V～5.5V

温度范围：-40°C~+85°C

封装：DFN4(1.0X1.0)/ SOT23-5/SOT23-3

描述：170@2.8V；150mA Ultra-Low IQ Enable Input；

说明书：点击下载

产品介绍

ET631XX — 超低静态电流、150mA低压差线性稳压器（LDO）

etek(力芯微)ET631XX 低压LDO芯片概述：

ET631XX 系列 CMOS 低压差线性稳压器专为需要超低静态电流的便携式电池供电设备设计。该器件仅 0.6 微安的超低功耗可延长电池续航时间，动态瞬态增强功能能够提升无线通信设备的瞬态响应性能。

本器件提供小型 DFN4（1×1 毫米）封装与 SOT23-5 封装两种规格。

产品特性

工作输入电压范围：2.2V～5.5V

固定输出电压区间：1.1V~4.0V（包含 1.1V、1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、4.0V 等档位）

超低静态电流，典型值 0.6 微安

低压差典型值 240 毫伏（输出 1.8V、输出电流 150mA 工况下）

输出电压高精度，误差 ±1%

搭配 1 微法陶瓷电容即可稳定工作

内置过流保护功能

内置过热关断保护功能

器件无铅、无卤素、无溴阻燃剂，符合 RoHS 环保标准

提供 DFN4（1×1mm）、SOT23-5 两种封装

应用领域：

适用电池供电设备

便携通讯设备

相机、图像传感器、摄像机

标识标签说明

字段	核心含义	可选标识	对应规格参数
XX	输出电压档位	固定输出	1.1V~4.0V 固定输出，支持 0.05V 步进调节，覆盖 1.1V/1.2V/1.5V/1.8V/2.5V/2.8V/3.0V/3.3V/4.0V 等常用档位
X	封装类型	空白 / 不填	SOT23-5 贴片封装
		Y	DFN4 (1×1mm) 超小型贴片封装
B	自动放电功能	B	内置自动放电功能

订货型号	封装类型	包装规格	湿敏等级 (MSL)
ET631XXYB	DFN4(1×1mm)	卷带包装，10000 只 / 盘	1 级
ET631XXB	SOT23-5	卷带包装，3000 只 / 盘	3 级

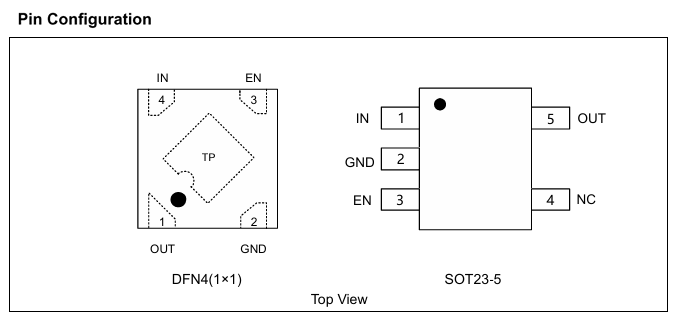

ET631XX引脚配置图

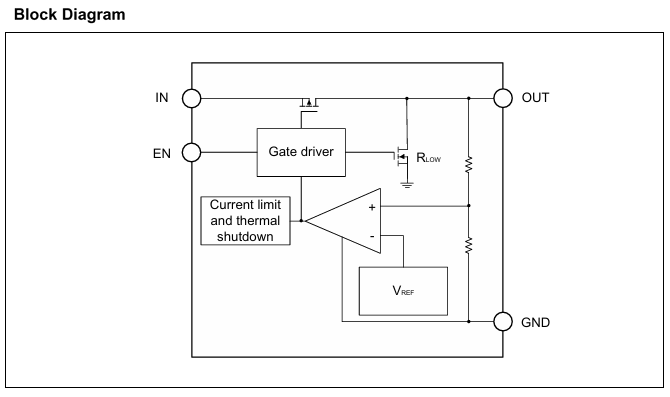

ET631XX功能框图

功能说明

ET631XX 是一款高性能、输出电流 150mA 且具备超低静态电流的线性稳压器。该芯片采用动态静态电流调节技术，空载工况下可实现极低功耗，同时兼具低噪声、高电源抑制比与优异的动态性能。以上特性使其非常适用于各类电池供电产品。输入电容设计建议建议在芯片输入引脚（IN）与地引脚（GND）之间至少搭配 1μF X5R/X7R 材质陶瓷电容。该电容可为叠加在直流输入电压上的交流杂波、噪声提供低阻抗泄放通路；负载电流突变时，优质输入电容还可削弱线路走线电感与电源内阻带来的干扰。

选用更大容值、更低等效串联电阻（ESR）的电容，可进一步优化线性瞬态响应性能。输出电容设计建议ET631XX 对输出电容无最小等效串联电阻（ESR）要求。X5R、X7R 材质陶瓷电容容值随温度变化幅度最小，为推荐选用规格；输出电容需尽可能靠近 LDO 输出引脚进行布线。使能引脚（EN）开关控制逻辑ET631XX 通过 EN 引脚实现芯片使能 / 关断，同时控制带自动放电功能型号的放电电路启停：

EN 引脚电压低于 0.4V：芯片可靠关断；内置主动放电晶体管导通，输出电压 VOUT 通过约 450Ω 等效内阻的内部电路拉至地电位。

EN 引脚电压高于 1.2V：芯片可靠开启；内部放电电路关闭，输出引脚稳定输出设定电压。

若无需开关控制功能，可将 EN 引脚直接短接至输入电源引脚。

过流保护当输出引脚（OUT）输出电流超过限流阈值时，过流保护启动，将输出电流钳位在约 300mA，避免大电流造成芯片过热、永久损坏。过热关断保护（TSD）芯片晶圆温度超过典型 155℃过热关断阈值时，器件进入关断状态，停止输出电压；待晶圆温度回落至 150℃后，芯片恢复工作。

过热保护仅用于防止意外超温导致芯片彻底损毁，不可替代规范散热设计。功耗与散热设计芯片最大可承受功耗由 PCB 布局、焊盘设计、板材材质及环境温度共同决定，以上因素会直接影响芯片结温上升速率。
