ET7301BY

产品型号：ET7301BY

制造商：etek(力芯微)

用途：Type-C PD控制器芯片

电压-电源：2.8V～5.5V

温度范围：-40°C to +85°C

封装：QFN14(2.5*2.5)

描述：PD2.0、100W、CC Logic and PD Controller

ET7301BY 集成PD物理层的可编程USB Type-C控制器芯片

etek(力芯微)ET7301BY Type-C PD控制器芯片概述：

ET7301 是一款可编程 USB Type-C 控制芯片。该芯片适配 USB Type-C 接口应用，集成配置通道（CC）控制逻辑检测与状态指示功能。本器件可通过灵活的硬件方案配置下行端口（DFP）、上行端口（UFP）、双角色端口（DRP）三种连接模式，并可通过 I2C 总线接口与主控芯片通信。

ET7301 可完成全套 USB Type-C 信号检测，包含设备接入、断开及插头正反识别；能够自动配置 VBUS 电压阈值检测以及多档充电电流档位，依靠软件适配不同平台，具备极高的软件兼容性。

ET7301 内置 USB BMC 供电传输（PD）协议物理层，最高支持 100W 功率传输及电源角色互换功能；BMC PD 模块完整兼容 Type-C 规范中各类备用接口协议。

产品特性

可通过软件配置为固定主机、固定从机或双角色模式；固定从机可搭配 Type-C 母座或带固定 CC、VCONN 通道的 Type-C 公头使用

完整兼容 USB Type-C 1.1 规范

配置通道（CC）相关功能：

端口角色识别与配置：DFP（供电端）/UFP（受电端）/DRP（双角色端）

Type-C 端口设备接入检测与插头正反识别

Type-C 多档电流模式

音频转接头配件模式

调试配件模式

有源线缆识别

支持 USB PD 2.0 V1.1 快充规范

自动应答 GoodCRC 校验数据包

未收到有效 CRC 应答时自动重发数据包

必要时自动发送软复位数据包并支持重传

自动发送硬件复位指令序列

亏电模式支持（无外部供电时仍可工作在受电模式）

高速 I2C 通信接口

工作供电电压：2.8V ~ 5.5V

低待机功耗：典型待机电流 IDD=25 微安

封装规格：ET7301 采用 WLCSP-9 封装；ET7301Y 采用 QFN14 封装

应用场景

主机端口、从机端口、双角色端口方案应用

智能手机、平板电脑、笔记本电脑

USB 外设设备

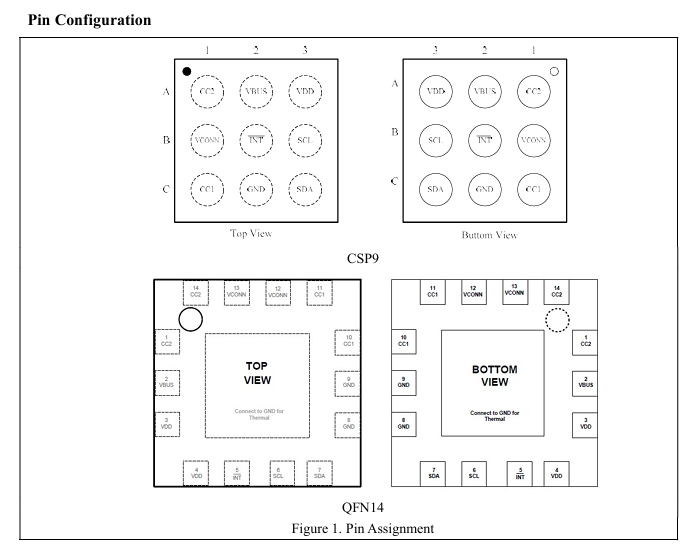

ET7301BY引脚配置

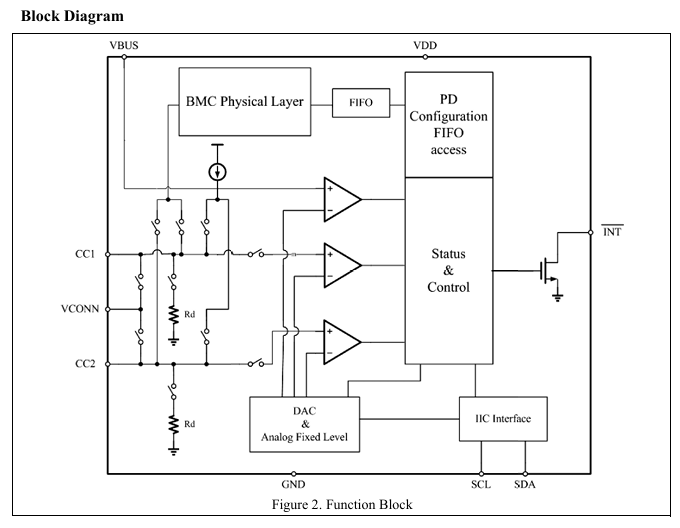

ET7301BY功能框图

推荐工作条件表规定了器件实际工作的标准工况。

设定推荐工作条件是为了让芯片达到规格书载明的最优性能。

ET7301 不建议工作参数超出该范围，也不建议按照绝对最大额定值进行电路设计。
