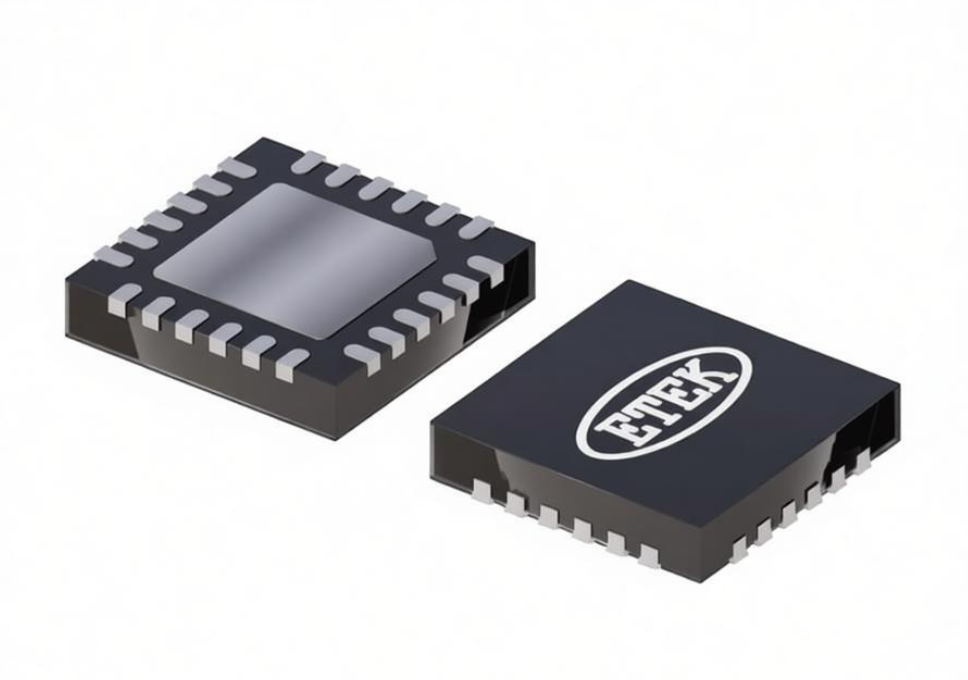

ET5C108

产品型号：ET5C108

制造商：etek(力芯微)

用途：双电源LDO芯片

电压-电源：2.2V ~ 5.5V

温度范围：-40°C to +85°C

封装：DFN10 (3mm×3mm×0.75mm,0.5 pitch)

描述：95@1.0V、3000mA、ADJ/0.8~3.6

ET5C108双电源LDO超低压差 3A 负载电流线性稳压器

ET5C108双电源LDO概述：

ET5C108 是一款基于 CMOS 工艺的超低压差线性 LDO 稳压器，采用 NMOS 传输功率管架构，并配备独立偏置电源引脚（VBIAS），可提供3A输出电流。

该器件输出电压稳定、精度高，具备高纹波抑制比与极佳的满载瞬态响应性能。ET5C108 内部集成：0.8V 高精度基准电压源、误差放大器、欠压锁定 (UVLO) 电路、输出限流电路、过热关断保护电路。

芯片可通过FB 反馈引脚外接电阻分压网络设定输出电压；通过SS 软启动引脚外接电容，即可实现软启动功能；同时内置电源正常指示引脚（PG）。

ET5C108 提供两种封装：DFN10（3mm×3mm）、QFN20（5mm×5mm）。

产品特性：

输出电流：3.0A

宽输入电压范围：0.8V ~ 5.5V

偏置电源电压范围：2.2V ~ 5.5V

输出电压范围：0.8V ~ 3.6V（外部电阻设定）

压差电压：

DFN10 封装：3A 负载下典型 95mV

QFN20 封装：3A 负载下典型 150mV

开漏结构电源正常指示（PG）输出

优异的瞬态响应特性

内置软启动功能

内置限流保护及过热关断保护

应用场景：

通讯、工业及消费类电子设备

FPGA、DSP 及逻辑电路电源供电

开关电源后级稳压

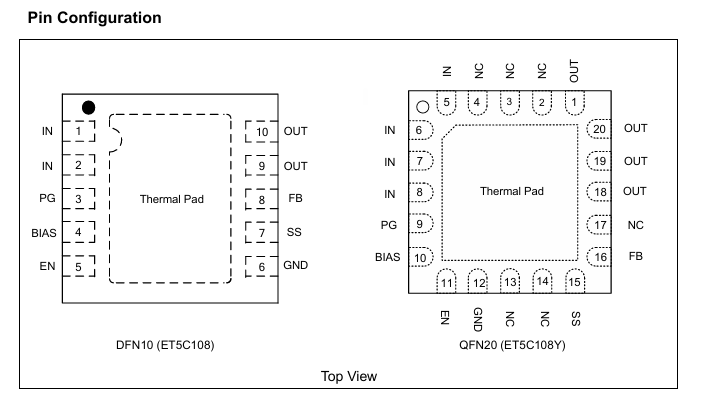

ET5C108引脚图

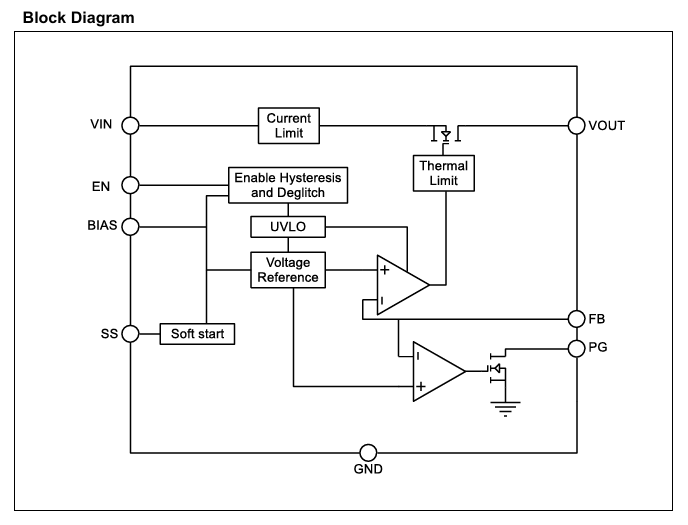

ET5C108功能框图

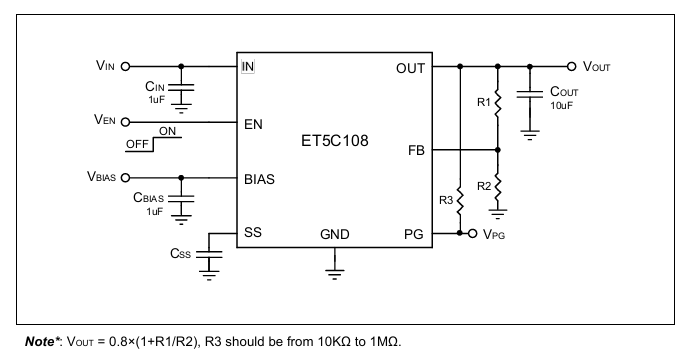

ET5C108应用电路图
