ET5A0ADJAY2B 可调输出型 1A 低压差线性稳压器(LDO)
etek(力芯微)ET5A0ADJAY2B 低压LDO芯片概述:

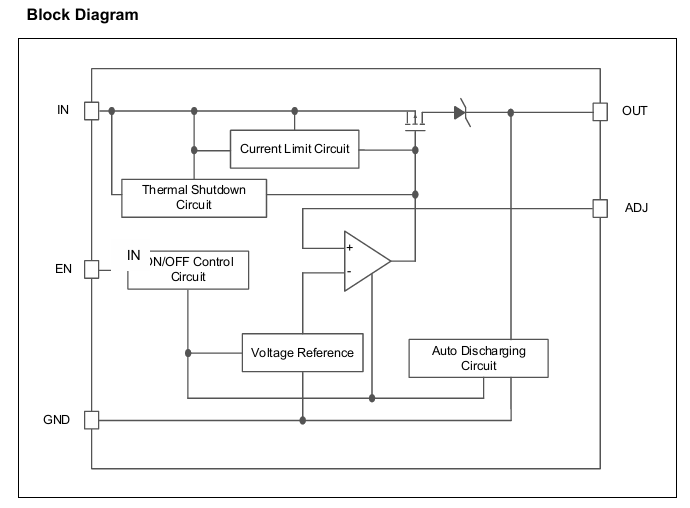

ET5A0ADJAY2B 是一款基于 CMOS 工艺的低压差、低功耗线性稳压器,输出电流可达 1A,具备低压差、高纹波抑制、高输出精度与低静态电流的特性。该芯片内部集成精密电压基准模块、误差放大器、分压设定电阻网络、PMOSFET 功率导通管、过热关断电路以及带短路防护的限流电路。
ET5A0ADJAY2B 采用高性能 CMOS 工艺,最大限度降低静态功耗;搭配低导通电阻 PMOS 功率管,实现更低压差。芯片配备使能(EN)开关功能,可进一步节省能耗、延长电池续航时间。
ET5A0ADJAY2B 最大输出电流 1.0A,通过两颗外部分压电阻即可将输出电压调节至 0.55V~4.3V 区间内任意值。
该型号采用 2mm×2mm 规格的 DFN6 封装。
产品特性
宽输入电压范围:1.8V ~ 5.5V
输出电流:最大 1.0A
可调输出电压区间:0.55V ~ 4.3V
极低静态电流,典型值 110 微安
优异的负载 / 线性瞬态响应性能
线性稳压精度:典型值 0.02%
内置过流保护与过热关断电路
集成自动放电电路
具备反向电流保护功能
料号及封装详细参数

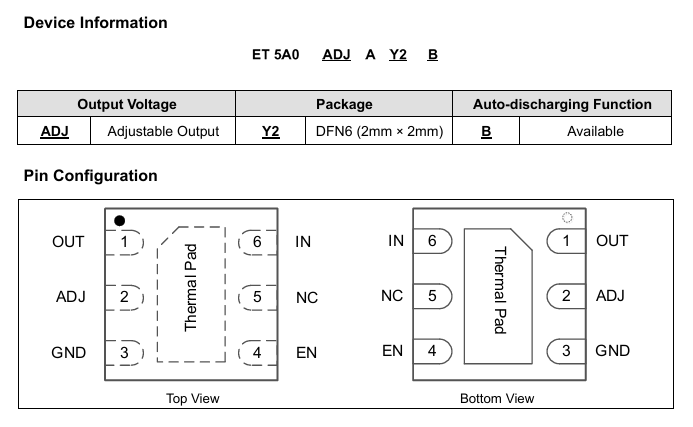

封装参数:ET5A0ADJAY2B DFN6 (2mm × 2mm) Level 1
应用领域:
电池供电设备专用恒压电源
电视、笔记本电脑及家用电器恒压电源
便携设备恒压电源
丝印标识信息


功能说明
输入电容
建议在电源输入引脚(IN)与接地引脚(GND)之间接入 2.2μF 陶瓷电容,用于滤除输入电源的尖峰干扰与噪声。该电容容值可无限制加大;输入电容必须尽可能贴近芯片摆放,保障输入电压稳定、降低噪声。PCB 布线时,IN 与 GND 引脚均需采用宽铜箔走线。
请注意:若供电电源阻抗高、芯片输入电容偏小或未接入输入电容,电路可能发生振荡;若输出电容容值大于输入电容容值,同样存在振荡风险。
输出电容
LDO 稳定工作必须搭配输出电容。推荐选用 1μF 陶瓷电容,温度特性等级为 X7R 或 X5R。增大容值可改善负载 / 线性瞬态响应性能,降低电压下冲、过冲幅度。输出电容需尽可能靠近 OUT 输出引脚与 GND 引脚放置。
使能引脚控制逻辑
ET5A0ADJAY2B 的 EN 引脚置高电平(H)时芯片开启;若无需开关控制功能,可将 EN 引脚直接短接至 IN 引脚,使 LDO 持续工作。
限流保护
当 OUT 引脚输出电流超过限流阈值,或是输出引脚直接对地短路时,限流保护功能触发,将输出电流钳位在预设值,避免过流与过热损坏芯片。ET5A0ADJAY2B 的输出限流值为 1.4A。
过热关断保护
当芯片结温升至约 155℃时,过热保护电路关断输出,芯片进入降温阶段;待结温回落至约 120℃后,输出电路自动恢复工作。
根据芯片功耗、热阻、环境温度不同,过热保护会周期性启停输出,以此限制芯片发热量,避免器件过热损毁。
反向电流保护电路
常规工况下,若输出电压 VOUT 高于输入电压 VIN,内部 P 沟道输出管的寄生二极管会正向导通,产生从 OUT 引脚流向 IN 引脚的倒灌电流。
ET5A0ADJAY2B 可在 VIN 低于 VOUT 前切入反向电流保护模式:将 P 沟道输出管寄生二极管反向偏置,同时把栅极接至 OUT 引脚,使 P 沟道功率管完全关断。仅会有极小的反向电流 IREV,经内部分压电阻从 OUT 引脚流向 GND 引脚。
自动放电功能
当 EN 引脚置低电平(L)时,输出通路立即关断,自动放电电路同步开启,快速泄放输出电容上的残余电荷,短时间内拉低 VOUT 电压。自动放电功能为标配功能。
输出电压设置
可通过外部两颗分压电阻调节输出电压。为保证电路性能,下分压电阻 R2 阻值建议取值 30kΩ~100kΩ。
