ETQ5A7ADJY

ETQ5A7ADJY 1A、低噪声、高电源抑制比、低压差线性稳压器（LDO）

etek(力芯微)ETQ5A7ADJY 低压LDO芯片概述：

ETQ5A7ADJY 是一款 1A 低压差线性稳压器（LDO），具备优异的电源纹波抑制能力（高 PSRR）与极低的输出噪声。该 LDO 采用先进双极 CMOS 工艺打造，电气性能表现出色，非常适用于通信设备中对噪声敏感的模拟射频前端电路。

ETQ5A7ADJY 采用 3mm×3mm DFN8 封装。

产品特性

宽输入电压范围：2.2V ~ 5.5V

输出电压范围：0.8V ~ 5.0V（可调型）

静态地极电流：负载 0.1mA 时典型值 60 微安

低压差特性：输出 3.3V、输出电流 1A 时，压差典型值 160 毫伏

超低输出噪声：输出 3.3V，100Hz~100kHz 频段内噪声典型值 49.5 微伏有效值

内置限流保护与过热关断电路

内置欠压锁定功能

通过汽车电子 AEC-Q100 一级认证

环境工作温度：-40℃ ~ +125℃

人体模式静电放电 HBM：4 千伏通过，依据 AEC-Q100-002（JEDEC JS-001）标准测试

器件充电模式静电放电 CDM：1.5 千伏通过，依据 AEC-Q100-011（JEDEC JS-002）标准测试

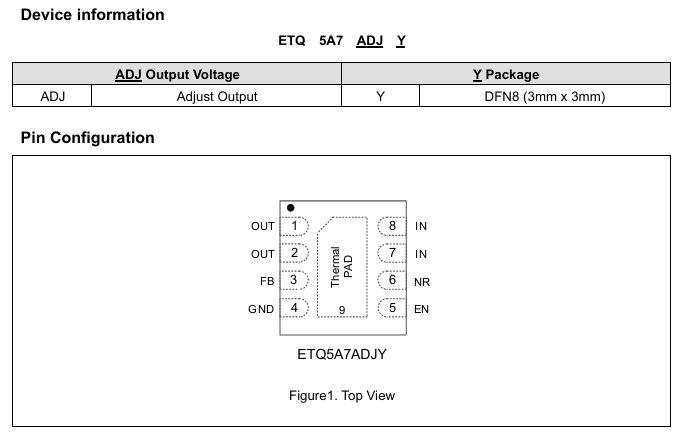

料号及封装信息

ETQ5A7ADJY  DFN8 (3mm x 3mm)  Level 1

应用领域：

通信基础设施

车载影音娱乐系统

高速接口（锁相环 / 压控振荡器）

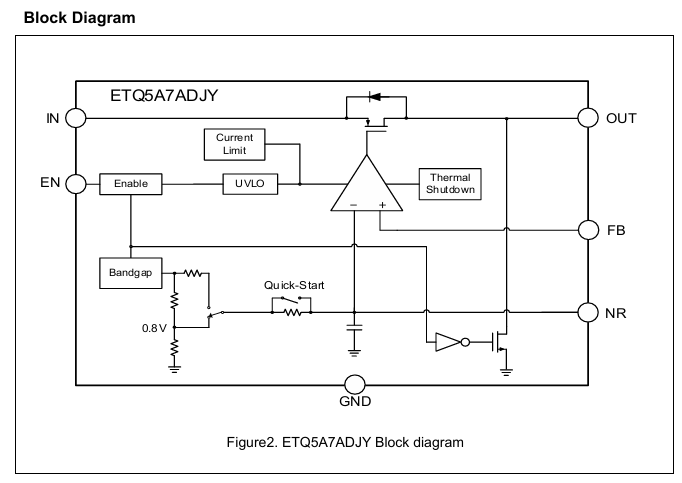

功能说明

ETQ5A7ADJY 稳压器配备降噪引脚（NR），适用于对噪声敏感的应用场景。在 NR 引脚外接降噪电容（CNR），可旁路带隙基准产生的噪声。

该系列稳压器支持低于带隙基准值的输出电压，内置限流与过热保护，完整电气规格覆盖 -40℃~+125℃（推导公式基于电阻无误差理想条件）。实际电路设计时，需考虑电阻精度带来的误差影响。典型应用电路见图 3。

电容选型

从稳定性角度，输入电容并非必需；但模拟电路常规设计建议在稳压器输入端就近并联 0.1μF~1.0μF 低等效串联电阻（ESR）电容。

ETQ5A7ADJY 适配 4.7μF~10μF 常规陶瓷输出电容，可保证电路稳定工作。

过热关断保护

当芯片结温升至约 160℃时，过热保护电路关断输出，器件进入降温阶段；待结温回落至约 140℃后，输出通路重新开启。

受功耗、热阻与环境温度影响，保护电路会反复开关输出。该周期性启停可限制芯片发热量，避免器件因过热损坏。

功耗说明

器件最大允许功耗取决于 PCB 板材与布线设计。PCB 焊盘布局、板材材质、环境温度均会影响芯片结温上升速率。为保障可靠工作，结温需控制在 125℃以内。

欠压锁定保护（UVLO）

ETQ5A7ADJY 内置欠压锁定电路，内部电路未达到正常工作条件时，输出持续关断。

欠压电路集成防抖滤波功能，对于时长小于 50μs 的输入电压跌落脉冲，通常不会触发关断动作。

使能引脚工作逻辑

将 EN 引脚置高电平，芯片开启工作；高低电平阈值详见本规格书电气特性表。

若无需使用使能功能，将 EN 引脚与输入电源 IN 短接，使 LDO 持续处于工作状态。

输入供电电源

输入电压工作范围：2.2V~5.5V。实际应用中输入电压 VIN 必须大于「输出电压 VOUT + 压差 VDROP」。

输入陶瓷电容需尽可能靠近 IN 引脚放置，该输入电容 CIN 可优化 LDO 的输出噪声性能。

限流保护

当输出引脚输出电流超过限流阈值，或输出引脚直接对地短路时，限流保护触发，将输出电流钳位在预设值，防止过流与过热损毁芯片。

输出电压配置

本可调版本器件可通过两颗外部分压电阻，将输出电压在基准电压至 5V 区间内任意设置，典型应用电路如下：

输出电压公式：

VOUT = VREF × (1 + R1 ÷ R2)

基准电压 VREF 典型值为 0.8V。

建议分压电阻总串联阻值（R1+R2）不超过 100kΩ。

计算输出电压时，需计入电阻精度带来的电压误差。

降噪功能说明

针对低噪声需求场景，在 LDO 的 NR 引脚外接降噪电容，可构成 RC 滤波网络，滤除控制环路放大后叠加在输出电压上的噪声。
