ET6416Y

产品型号：ET6416Y

制造商：etek(力芯微)

用途：IO口扩展芯片

电压-电源：1.65Vto5.5V

温度范围：-40°C to +85°C

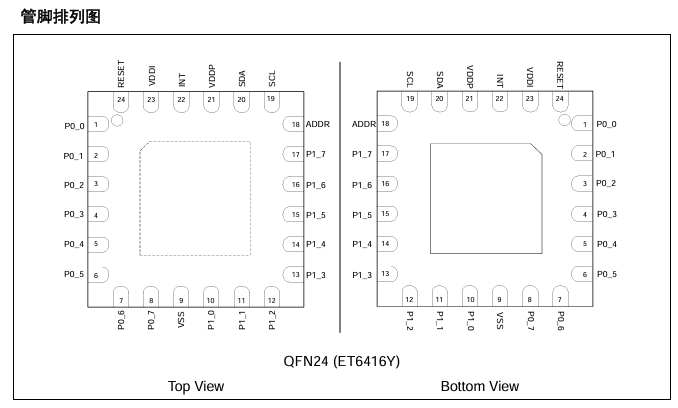

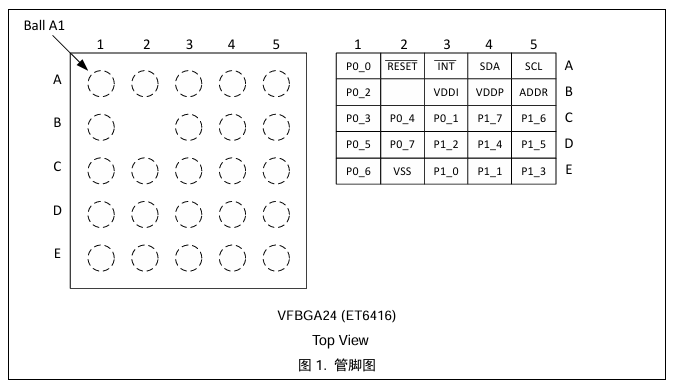

封装：QFN24

描述：

说明书：点击下载

产品介绍

ET6416Y —具有电平转换功能的I2C/SM总线16位I/O扩展IC

etek(力芯微)ET6416Y 升压DC/DC芯片概述：

ET6416Y 是一个16位通用I/O端口扩展IC，通过I2C总线/SM总线接口为微控制器提供最多16个I/O端口扩展功能，并且还具有电平转换功能，使其可以灵活应用在多电压混合信号通信环境中。

ET6416Y 有两个电源电压：VDDI和VDDP。VDDI为主控端（微控制器）接口提供电源电压，VDDP为内部核心电路和P端口提供电源电压。

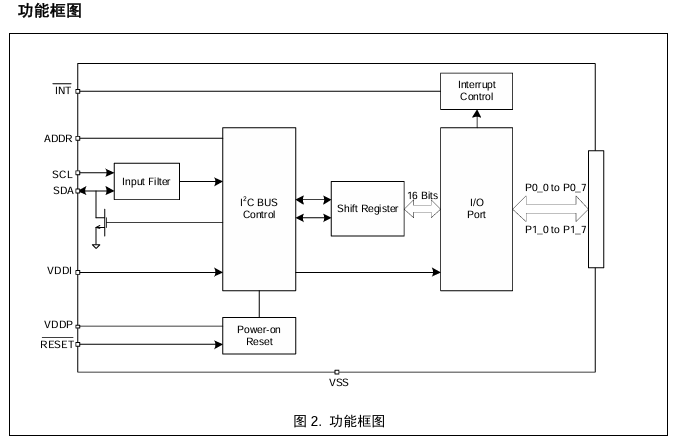

ET6416Y 有主要的4组寄存器，分别是：配置寄存器、输入寄存器、输出寄存器和极性反转寄存器。上电时，所有的I/O端口被默认配置为输入状态。通过配置寄存器，系统可以决定每个I/O端口的输入输出状态。每个输入或输出数据都被保存在对应的输入或输出寄存器中。输入寄存器的极性可以通过配置极性反转寄存器进行翻转，以节省外部逻辑门。当发生超时时间或错误操作时，主机可以通过在RESET端口施加一个低电平，将ET6416 复位。上电复位时，所有的寄存器恢复到默认状态，并初始化I2C总线/SM总线状态机。当任意输入状态与其对应输入寄存器状态不同时，ET6416开漏中断INT输出被激活，向主机表明输入状态已经可以连接到变化。 INT可以连接到微控制器的中断输入，通过发送中断信号，微控制器的中断输入，通过发送中断信号，通知微控制器端口上有数据进入，而不需要通过I2C总线。

ET6416Y的端口P输出提供最大25mA的灌电流，可以直接驱动LED. I2C总线地址可以通过ADDR引脚接VDDP或VSS来改变。

产品特性

I2C/SM总线到并行16位总线扩展

工作电压范围：1.65 V to 5.5 V

支持双向电平转换：

1.8V SCL/SDA与1.8V, 2.5V, 3.3V or 5.0V P 端口之间

2.5V SCL/SDA与1.8V, 2.5V, 3.3V or 5.0V P 端口之间

3.3V SCL/SDA与1.8V, 2.5V, 3.3V or 5.0V P 端口之间

5.0V SCL/SDA与1.8V, 2.5V, 3.3V or 5.0V P 端口之间

极低的静态电流损耗：

典型值1.5uA（VDDP=5V）

典型值1.0uA（VDDP=3.3V）
