ET8215

产品型号：ET8215

制造商：etek(力芯微)

用途：升压DC/DC芯片

电压-电源：0.7V ~ 4.8V

温度范围：-40°C to +85°C

封装：WLCSP9(0.4 Pitch)

描述：Sync. Low-power fixed 5.0V boost regulator

说明书：点击下载

产品介绍

ET8215 —2.5 MHz 固定输出同步升压稳压器 (LDO)

etek(力芯微)ET8215 升压DC/DC芯片概述：

ET8215 是一款低功耗升压稳压器。即便在系统电池处于最低电压时，该芯片也可在最小 1A 的输出负载电流条件下，维持输出电压稳定。芯片集成功率管、采用同步整流技术，且自身静态功耗很低，因此适用于电池供电类设备。

产品特性

固定输出电压：5.0V

当输出电压 5.0V、输入电压≥2.7V 时，输出电流≥1A

输入电压高于输出电压时可自动直通工作

内置同步整流电路

具备软启动以及真正的负载断开功能

短路保护

仅需三颗外围元器件：0.47μH 电感、10μF 输入电容、22μF 输出电容

器件型号与封装

封装：WLCSP9 (1.22mm x 1.22mm ,0.4mm pitch)

应用场景：

D 类音频放大器与 USB‑OTG 供电

适配低压锂离子电池升压功能

适用于智能手机、平板电脑、便携设备

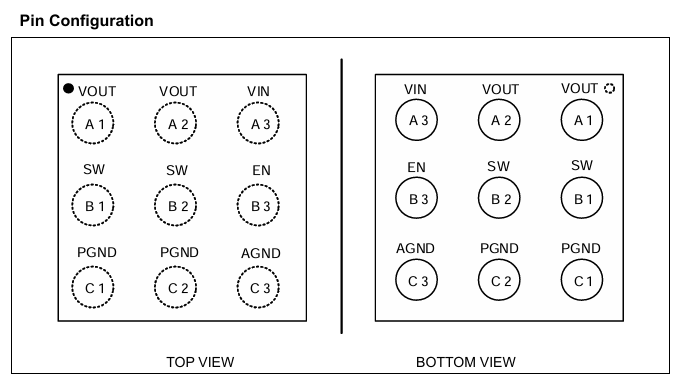

ET8215引脚配置

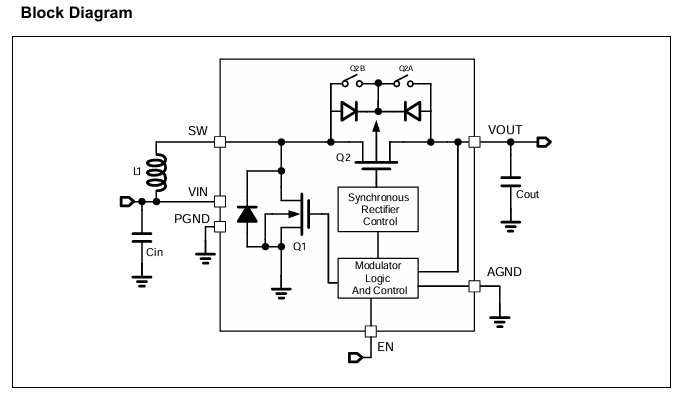

ET8215功能框图

电路说明

ET8215 为同步升压稳压器，中等至重载电流、低输入电压工况下，芯片通常工作于 2.5 MHz 的连续导通模式（CCM）。当输入电压高于升压稳压器设定输出电压时，器件会自动开启直通模式。

升压模式稳压控制

ET8215 采用电流型调制器，拥有优异的瞬态响应，可以在连续导通模式 (CCM) 与断续导通模式 (DCM) 之间平稳切换。

芯片处于连续导通模式时，开关频率固定约 2.5 MHz；轻载进入断续导通模式 (DCM) 后，开关频率自动下降，以此保障较高的电源转换效率。

关断与启动流程

输入电压大于欠压锁定阈值，且使能引脚电压低于输入低电平阈值时，所有偏置电路关闭，稳压器进入关断模式。

关断状态下，阻断输入电压流向输出端，同时杜绝输出端向输入端的反向漏电。

当输入电压高于欠压锁定阈值、使能引脚电平拉高至输入高电平阈值以上，芯片便重新启动。

器件完成启动之前，建议负载电流控制在 500 mA 以内。下表详述芯片的上电启动时序。
