ET64C16

产品型号：ET64C16

制造商：etek(力芯微)

用途：IO口扩展芯片

电压-电源：1.65Vto5.5V

温度范围：-40°C to +85°C

封装：QFN24

描述：

说明书：点击下载

产品介绍

概述 etek(力芯微)ET64C16 升压DC/DC芯片概述：

ET64C16 是一个16位通用I/O端口扩展IC，通过I2C总线/SM总线接口为微控制器提供最多16个I/O端口扩展功能。

ET64C16 一共有4对8位寄存器，分别是：配置寄存器、输入寄存器、输出寄存器和极性反转寄存器。

上电时，所有的I/O端口被配置为输入状态。通过配置I/O的配置寄存器，系统可以决定每个I/O端口的输入输出状态。每个输入或输出数据都被保存在对应的输入或输出寄存器中。输入寄存器的极性可以通过配置极性反转寄存器进行翻转，以节省外部逻辑门。

当任意输入状态与其对应输入寄存器状态不同时，ET64C16开漏中断（INT）态已经变化输出被激活，向主机表明输入状可以连接到微控制器的中断输入。通过发送中断信号，通知微控制器端口上有数据进入，而不需要通过I2C总线。

ET64C16 的端口P输出提供25mA的灌电流，可以直接驱动LED。硬件引脚（A2、A1、A0）可以用于编程和改变I2C总线地址。

产品特性

I2C/SM总线到并行16位总线扩展

工作电压范围：1.65 V to 5.5 V

极低的静态电流损耗：

典型值1.5uA（VDD=5V）

典型值1.0uA（VDD=3.3V）

SCL/SDA端口采用施密特触发器结构，支持缓慢的输入转换，并提升抗干扰能力：

典型值VHYS = 0.15V（1.8V电源下）

典型值VHYS = 0.20V（2.5V电源下）

典型值VHYS = 0.26V（3.3V电源下）

典型值VHYS = 0.45V（5.0V电源下）

中断开漏输出信号低电平有效（INT）

400 kHz快速模式（Fast-mode）I2C总线

内部上电复位, 上电后所有通道被配置为输入端口

SCL/SDA输入端口噪声滤波

P端口最大驱动能力25mA，直接驱动LED

Latch-up性能大于100mA

ESD性能

HBM模型高于2000 V PASS

CDM模型高于1000 V PASS

ET6416Y —具有电平转换功能的I2C/SM总线16位I/O扩展IC

封装形式:

ET64C16Y QFN24 (4mm ×4mm×0.75 mm)

ET64C16V TSSOP24 (4.4mm ×7.8mm)

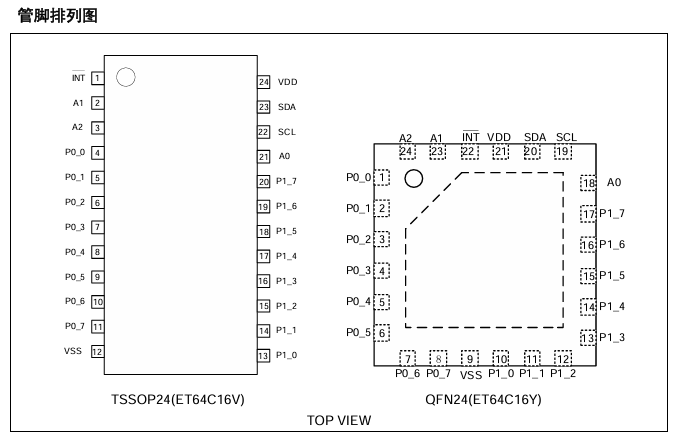

ET64C16管脚排列图

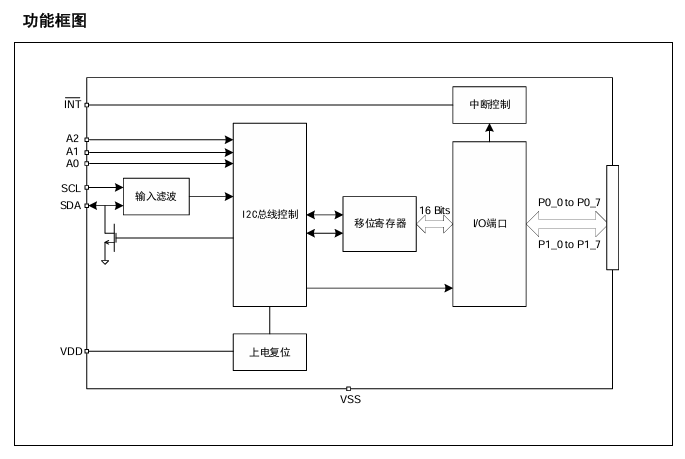

ET64C16功能框图
