ET8131AM 电压 4.5V 至 17V、3A 同步降压稳压器芯片

etek(力芯微)ET8131AM 降压DC/DC芯片概述：

ET8131 是一款高集成度、宽输入电压、3A 输出同步降压转换器。

该器件经过优化，外围元器件使用数量极少，同时具备极低的待机静态电流。

本转换器采用自适应恒定导通时间（ACOT）架构，拥有优异的快速瞬态响应性能；可兼容低等效串联电阻（ESR）输出电容与超低 ESR 陶瓷电容，无需搭配外部补偿元件。

轻载工况下，ET8131AM 工作于脉冲频率调制（PFM）模式，可维持高效率运行。ET8131AM 工作环境温度范围为 - 40℃至 + 125℃。

产品特性

内置 90 毫欧、50 毫欧功率管的 3A 降压转换器

ACOT 自适应恒定导通时间控制，瞬态响应速度快

输入电压范围：4.5V~17V

输出电压范围：0.76V~7V

轻载运行采用 PFM 脉冲频率调制模式

开关频率：580KHz

关断电流低，小于 5 mA

支持预偏置输出电压启动

逐周期限流保护

打嗝式过流保护

无锁存欠压保护、过热关断保护

固定软启动时间：1.0 毫秒

通过汽车电子 AEC-Q100 一级认证

料号及封装：ET8131  SOT23-6

应用场景

车机播放器电源

车载网联终端电源

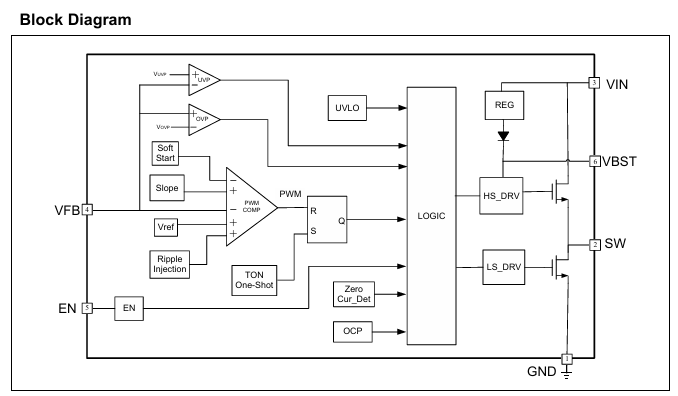

功能说明概述引脚模块定义：逻辑控制模块、寄存器模块、上管驱动模块、下管驱动模块

引脚编号定义：6 脚、1 脚接地、2 脚输入电压、自举电压引脚、开关节点引脚ET8131AM 是一款高集成度 3A 同步降压转换器。器件采用自适应恒定导通时间（ACOT）控制架构，可搭配低等效串联电阻（ESR）输出电容，例如高分子聚合物电容、多层陶瓷电容，无需搭配复杂外部补偿电路。器件瞬态响应速度优异，能够减小输出端电容容值。自适应导通时间控制与 PWM 工作模式ET8131AM 主控制模式为搭载 ACOT 架构的脉冲宽度调制（PWM）。该控制方案可实现准固定频率稳定工作，同时兼容低 ESR 电容与陶瓷输出电容。每个开关周期起始时刻，上管 MOSFET 导通；单次定时计时结束后，上管功率管关断。该单次导通时长与输入电压 VIN 成正比、与输出电压 VO 成反比，以此在全输入电压区间实现准固定频率特性，因此命名为自适应恒定导通时间控制。当反馈电压低于基准电压时，单次定时器复位，上管功率管再次导通。芯片内部生成模拟输出纹波的斜坡信号，无需依靠输出电容 ESR 即可稳定环路。脉冲频率调制（PFM）模式ET8131AM 内置脉冲频率调制模式，用于轻载工况下实现高效率。

负载电流从重载逐步下降时，电感电流同步减小，直至电感电流归零，该临界点为连续导通模式（CCM）与断续导通模式（DCM）的分界点。芯片检测到电感电流为零时，关断下管功率管。负载电流进一步降低后，转换器进入断续导通模式。

此时导通时长与连续导通模式基本保持一致，更小的负载电流需要更长时间将输出电容放电至基准电压，开关频率随之降低，频率与负载电流成正比，保证轻载高效率。

轻载切换点负载电流 IOUT (LL) 可通过公式（1）计算：

PFM 模式下，每次开关周期结束后会进入一段节能休眠时段；当反馈电压 VFB 低于阈值电压时，休眠阶段结束。输出电流越小，两次开关脉冲之间的休眠时间越长。软启动与预偏置软启动ET8131AM 集成 1ms 内置软启动电路。接入输入电压 VIN、使能引脚 EN 置高后，PWM 比较器基准电压从 0 开始平缓抬升。若上电前输出电容带有预偏置电压，芯片不会立刻开关升压，需等待内部基准电压高于反馈电压 VFB 后，才启动开关并抬升输出电压。该机制可保证输出电压平滑爬升至稳压点，避免电压冲击。电流保护功能过流限制（OCL）采用逐周期谷值检测控制电路实现。下管导通阶段，芯片采样下管 MOSFET 漏源电压监测开关电流，该电压与导通电流成正比；电压采样电路内置温度补偿，提升限流精度。上管导通期间，开关电流随 VIN、VOUT、电感参数线性上升；下管导通期间电流线性下降，开关电流平均值即为输出负载电流 IOUT。

若采样电流超过过流阈值，芯片持续保持下管导通，不再生成新的上管导通脉冲（即使反馈环路需求导通），直至电流回落至限流值以内。后续开关周期会固定导通时长，并重复电流采样判断流程。当负载电流高出限流阈值半个电感纹波峰峰值时，输出电压会因供电能力不足出现跌落；若反馈电压 VFB 跌落至欠压保护阈值以下，欠压比较器触发。器件经过欠压保护延时后关断，等待打嗝周期（典型值 12ms）后自动重启。过流故障解除后，输出电压恢复稳压值。输入欠压锁定保护（UVLO）欠压锁定电路监测芯片内部稳压电源电压。当内部电压低于 UVLO 阈值时，芯片完全关断；输入电压回升至 UVLO 开启阈值后，芯片恢复开关工作。过热关断保护芯片内置温度检测电路，实时监测芯片结温。当温度超过典型 170℃保护阈值时，器件关断；温度回落至约 140℃及以下后，转换器重新启动开关。待机模式ET8131AM 无论工作在正常连续导通模式（CCM）还是 PFM 轻载模式，只需将使能引脚 EN 拉低，即可进入待机状态。
