ET8123

ET8123
产品型号:ET8123
制造商:etek(力芯微)
用途:降压DC/DC芯片
电压-电源:4.5V~17V
温度范围:-40°C to +85°C
封装:SOT-563
描述:4.5V~17V Input, 3A, Sync, ACOT
说明书:点击下载
产品介绍

ET8123 电压 4.5V 至 17V、2A 同步降压稳压器芯片

etek(力芯微)ET8123 降压DC/DC芯片概述:

ET8123 是一款高集成度、宽输入电压、输出电流 2A 的同步降压转换器。该器件经过优化,外围所需元器件极少,同时具备极低的待机电流。

本转换器采用自适应恒定导通时间(ACOT)架构,瞬态响应速度快。器件兼容低等效串联电阻(ESR)输出电容与超低 ESR 陶瓷电容,无需外接补偿元件。

轻载工况下,ET8123 工作于脉冲频率调制(PFM)模式,可维持高效率运行。ET8123 采用小型 SOT-563 封装。

产品特性

内置 100 毫欧、55 毫欧功率 MOS 管的 2A 降压转换器

ACOT 自适应恒定导通时间控制,瞬态响应速度快

输入电压范围:4.5V~17V

输出电压范围:0.8V~7V

轻载运行采用 PFM 脉冲频率调制模式

开关频率:800 千赫兹

关断电流低,小于 5 微安

支持输出带预偏置电压启动

逐周期过流限流

打嗝式过流保护

无锁存型欠压保护(UVP)与过热关断保护(TSD)

固定软启动时长:1.2 毫秒

料号及封装:ET8123  SOT-563

应用场景

数字电视、监控设备电源

碟机播放器

家用网络终端

数字机顶盒

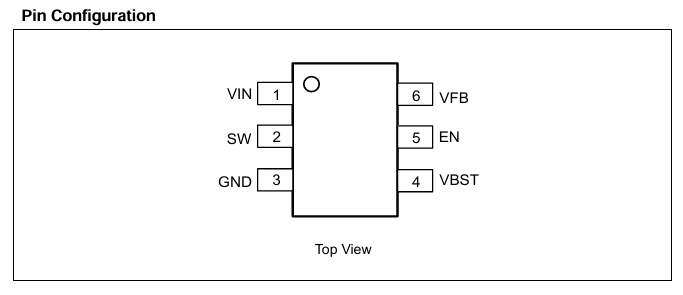

ET8123引脚配置

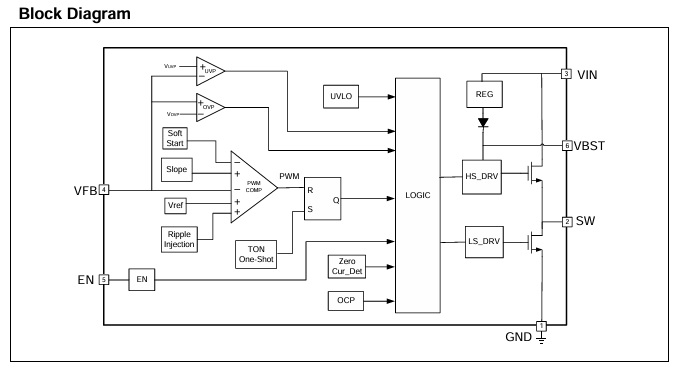

ET8123功能框图

功能说明概述内部功能模块:逻辑单元、稳压单元、上管驱动、下管驱动

引脚定义:6 脚、2 脚、1 脚、地 GND、自举供电 VBST、开关节点 SWET8123 是一款高集成度 2A 同步降压转换器。芯片采用自适应恒定导通时间(ACOT)控制架构,可搭配低等效串联电阻(ESR)输出电容,如特种聚合物电容、多层陶瓷电容,无需搭配复杂外部补偿电路。器件瞬态响应性能优异,可减小输出端电容容量。自适应导通时间控制与 PWM 工作模式ET8123 的主控制模式为搭载 ACOT 架构的脉冲宽度调制(PWM)。该控制方案搭配低 ESR 电容、陶瓷输出电容均可实现准固定频率稳定运行。每个开关周期起始时刻,上管 MOSFET 导通;单稳态定时计时结束后,关断上管功率管。该单稳态导通时长与输入电压 VIN 成正比、与输出电压 VO 成反比,以此在全输入电压范围内实现准固定频率特性,因此命名为自适应恒定导通时间控制。当反馈电压低于基准电压时,单稳态定时器复位,上管功率管重新导通。芯片内部生成模拟输出纹波的斜坡信号,无需依靠输出电容 ESR 即可稳定环路。脉冲频率调制(PFM)ET8123 内置脉冲频率调制模式,用于在轻载工况下保持高转换效率。

负载电流从重载逐步下降时,电感电流同步减小直至归零,该临界点为连续导通模式(CCM)与断续导通模式(DCM)的分界点。芯片检测到电感电流为零时,关断下管功率管;负载电流进一步降低后,转换器进入断续导通模式。

此时导通时长与连续导通模式基本保持一致,负载电流越小,输出电容放电至基准电压所需时间越长,开关频率随之降低,频率随负载电流变化,以此保证轻载高效率。

轻载切换临界电流\(I_{OUT(LL)}\)可由公式(1)计算:

ET8123计算公式

PFM 模式下,每次开关周期结束后会进入一段节能休眠时段;反馈电压 VFB 低于阈值电压时,休眠阶段结束。输出电流越小,两次开关脉冲之间的休眠间隔越长。软启动与预偏置软启动ET8123 集成 1.2ms 内置软启动电路。接入输入电压 VIN 且使能引脚 EN 置高后,PWM 比较器的基准电压从零开始平缓抬升。

若上电前输出电容带有预偏置电压,芯片不会立即启动开关升压,需等待内部基准电压高于反馈电压 VFB 后,才开始开关并抬升输出电压。该机制能够保证输出电压平滑上升至稳压设定点。电流保护功能过流限制(OCL)由逐周期谷值电流检测控制电路实现。下管导通阶段,芯片采样下管 MOSFET 漏源电压监测开关电流,该电压与导通电流成正比;电压采样电路内置温度补偿,提升限流检测精度。上管导通期间,开关电流以固定斜率线性上升,斜率由输入电压 VIN、输出电压 VOUT、电感值共同决定;下管导通期间电流线性下降,开关电流平均值即为输出负载电流 IOUT。

若检测电流超过过流阈值,芯片持续保持下管导通,不再生成新的上管开启脉冲(即便电压反馈环路存在导通需求),直至电流回落至限流阈值及以下。后续开关周期维持固定导通时长,并重复电流采样判断逻辑。当负载电流超出限流阈值半个电感纹波峰峰值时,芯片输出供电能力不足以支撑负载,输出电压会出现跌落;若反馈电压 VFB 跌至欠压保护阈值以下,欠压比较器触发保护。器件经过欠压保护延时后关断,等待典型 12ms 打嗝周期后自动重启。过流故障消除后,输出电压恢复稳压值。输入欠压锁定保护(UVLO)欠压锁定电路实时监测芯片内部稳压电源电压。内部电压低于 UVLO 阈值时,芯片完全关断;输入电压回升至 UVLO 开启阈值后,芯片恢复开关工作。过热关断保护芯片实时监测自身结温。温度超过典型 170℃保护阈值时器件关断;温度回落至约 140℃及以下,转换器重新启动开关。待机工作模式ET8123 无论工作在常规连续导通模式(CCM)还是 PFM 轻载模式,只需将使能引脚 EN 拉低,即可进入待机状态。
