ET820982 — 低静态电流同步升压转换器，内置低压差线性稳压器 (LDO)

etek(力芯微)ET820982 升压DC/DC芯片概述：

ET820982 是一款低功耗同步升压转换器，芯片内部集成低压差线性稳压器（LDO），可输出两路独立电源轨。

升压通道输出 VMAIN 为主系统常供电电源，LDO 通道输出 VSUB 专门用于外设器件持续供电。

芯片自带自动直通模式功能：当输入电压高于直通阈值时，升压转换器停止开关动作，输入电压直接直通至 VMAIN 电源轨；当输入电压低于阈值时，芯片切换至升压工作模式，将输出电压稳压至设定值。

在 0.7V 输入升压至 3.3V 的工况下，器件最大可提供 50mA 总输出电流，可在极低静态电流下实现峰值转换效率。

产品特性

低功耗模式下静态电流仅 4 微安 (4μA)

输入电压 0.7V 条件下可带载启动

工作输入电压范围：0.7V ~ 4.5V

固定输出电压：主电源轨 VMAIN=3.3V，副电源轨 VSUB=2.8V

开关管峰值限流最小值：350mA

内置集成 LDO 低压差线性稳压器

由 MODE 引脚控制两种工作模式：

— 主动模式：两路输出均稳压至设定电压

— 低功耗模式：升压电路与 LDO 持续工作，维持极低静态电流

具备自动电压直通功能

2V 升压至 3.3V 工况、负载电流 5mA~100mA 区间，最高转换效率可达 93%

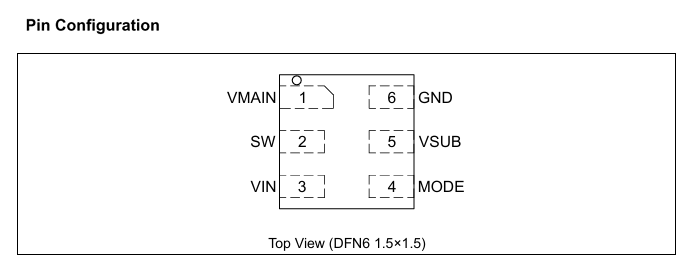

封装：DFN6 (1.5mm × 1.5mm)

应用场景：智能遥控器 、可穿戴设备应用 、低功耗无线应用、单节纽扣电池、单 / 双节碱性电池供电设备

ET820982 是一款低功耗电源解决方案，专为各类电池供电产品优化设计：适配 1 节 / 2 节碱性电池、镍镉电池、镍氢电池供电，同时支持单颗纽扣电池、单节锂离子 / 锂聚合物锂电池供电。

为简化系统设计、节省 PCB 电路板布板空间，ET820982 将 LDO 线性稳压器与升压转换器集成于一体，在小巧封装内输出两路独立电源轨。升压通道输出 VMAIN 作为常通电电源，为整机主系统持续供电。

芯片通过 MODE 引脚切换两种工作模式：主动模式、低功耗模式。

主动模式：两路输出全部开启，升压转换器与 LDO 的瞬态响应性能大幅提升，可快速应对负载跳变；

低功耗模式：LDO 保持开启且静态电流极低，升压回路整体静态电流仅 4μA。超低静态功耗能够有效延长电池续航时长。

无论在哪种模式下，LDO 均持续常通；两种模式核心差异体现在静态电流大小与电源动态性能上。

芯片在主动模式、低功耗模式下均支持自动电压直通功能：

当检测到输入电压 VIN 高于直通阈值（阈值约等于 VMAIN 设定输出电压）时，升压转换器停止开关动作，输入电压经由电感、内部整流开关直接传导至 VMAIN 引脚，VMAIN 电压跟随输入电压 VIN 变化；

当输入电压 VIN 低于直通阈值时，芯片切入升压工作模式，将 VMAIN 精准稳压至预设值。主动模式与低功耗模式下，VMAIN 均可锁定固定输出电压，满足整机供电需求。

ET820982 升压转换器采用滞环电流模式控制架构：控制器将电感纹波电流恒定维持在 100mA 区间，并根据输出负载大小调节电感电流偏置量，以此稳定输出电压。

由于输入电压、输出电压、电感参数都会改变电感纹波电流的上升、下降斜率，因此芯片开关频率并非固定数值，会依据实际运行工况动态调整。

若整机所需平均输入电流低于该恒定纹波对应的电感平均电流，电感将工作在断续导通状态，保障轻载工况下依旧拥有较高转换效率（工作波形见图 1）；负载电流进一步降低时，芯片将进入突发间歇（Burst）模式（波形见图 2）。

Burst 模式工作逻辑：芯片通过数次脉冲开关抬升输出电压；当输出电压超过设定上限阈值，芯片即刻停止开关并进入休眠状态，休眠期间静态功耗降至最低；待输出电压回落至阈值下限，芯片重新启动开关动作。当负载电流超出 Burst 模式承载范围时，芯片自动退出该模式。

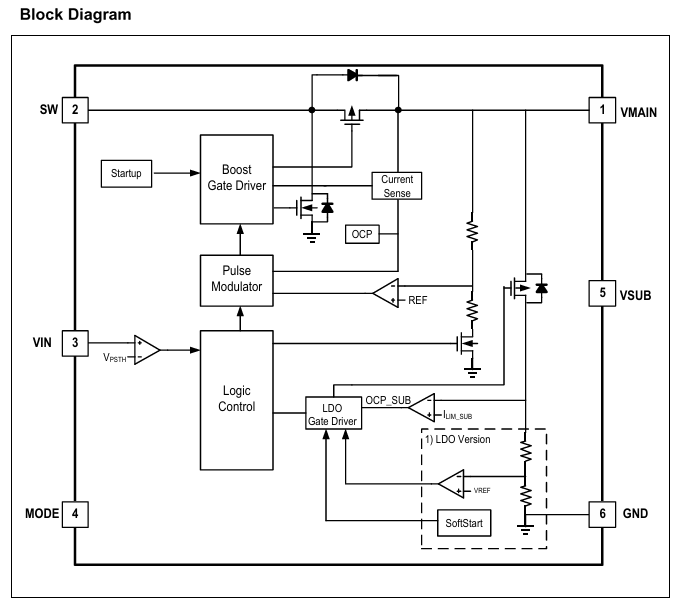

为实现高效率电能转换，功率回路采用同步升压拓扑结构。芯片通过内置反馈网络采集 VMAIN 输出电压，并送入电压误差放大器；误差放大器将反馈电压与内部基准电压做对比，同步调整电感电流偏置值，最终完成输出电压闭环稳压。
