ET5H7XX

ET5H7XX
产品型号:ET5H7XX
制造商:etek(力芯微)
用途:高压LDO芯片
电压-电源:3.0V ~ 60V
温度范围:-65°C~150°C
封装:SOT89-3/SOT23-3/SOT23-5/ESOP8
描述:High Input, Low IQ, 300mA LDO;1350@3.3V
说明书:点击下载
产品介绍

ET5H7XX - High Input Very-Low IQ 300mA LDO

ET5H7XX 系列为**高输入电压、极低静态电流、300 毫安输出的使能型 LDO 线性稳压器**,工作输入电压范围 3.0V‑15V。该产品专为需要超低静态电流的便携式电池供电应用而设计。器件仅 3.0μA 的极低功耗可保障更长的电池续航;动态瞬态增强特性,可改善无线通信应用下的器件瞬态响应性能。ET5H7XX 系列提供 SOT89‑3、SOT23‑5、SOT23‑3、ESOP8 多种封装。

产品特性

宽输入电压范围:3.0V ~ 60V

● 最大负载电流:300mA

● 极低静态电流:3.0µA

● 固定输出电压:3.0V、3.3V、3.6V、5.0V、8.0V、12V 等

● 低压差:1350mV(条件:300mA 负载、输出电压 3.0V)

● 优异的负载 / 线性瞬态响应

● 高纹波抑制比:1kHz 条件下为 50dB

● 封装形式:SOT89‑3、SOT23‑5、SOT23‑3、ESOP8


表一:SOT89-3/SOT23-3/SOT23-5/SOT23-3 封装
型号 Part No.SOT89-3ET5H7XXFSOT23-3ET5H7XXSSOT23-5ET5H7XXSOT23-3ET5H7XXL输出电压 VOUT
ET5H73030F30S3030L3.0V
ET5H73333F33S3333L3.3V
ET5H73636F36S3636L3.6V
ET5H75050F50S5050L5.0V
ET5H78080F80S8080L8.0V
ET5H7120120F120S120120L12V
表二:ESOP8 封装
型号 Part No.ET5H7XXMET5H7XXM1ET5H7XXM2ET5H7XXM3输出电压 Vout
ET5H73030M30M130M230M33.0V
ET5H73333M33M133M233M33.3V
ET5H73636M36M136M236M33.6V
ET5H75050M50M150M250M35.0V
ET5H78080M80M180M280M38.0V
ET5H7120120M120M1120M2120M312V


## 输入电容

建议在**VIN 引脚与 GND 引脚之间接入 1μF~10μF 陶瓷电容**,用于滤除电源输入的尖峰干扰与噪声。输入电容容量可无上限增大。该输入电容必须尽可能靠近芯片摆放,以保证输入稳定性、降低噪声。PCB 布局时,VIN 与 GND 走线均需采用宽铜箔走线。

## 输出电容

为保障 LDO 稳定工作,必须配置输出电容。

推荐输出电容取值:1μF ~ 10μF;等效串联电阻 ESR 范围:5mΩ ~ 100mΩ;温度特性选用**X7R 或 X5R 材质**。

更大的电容容量有助于改善负载 / 线性瞬态响应;增大输出电容可抑制输出电压下冲与过冲。输出电容需尽可能靠近 OUT 引脚与 GND 引脚放置。

## 使能功能

ET5H7XX 处于使能状态时,芯片输出电压;当处于关闭状态,无输出,器件静态电流几乎为 0。使能引脚 EN 为**高电平有效**。

## 压差

ET5H7XX 采用 PMOS 功率管实现低压差特性。

当输入输出压差(VIN‑VOUT)小于压差电压 VDROP 时,PMOS 导通管工作在线性区,输入‑输出等效电阻等于 PMOS 管的导通电阻 RDS (ON)。

压差 VDROP 大致随输出电流成正比变化,因为压差模式下 PMOS 等效为电阻。

和所有线性稳压器一样,当 VIN‑VOUT 接近压差区间时,电源抑制比 (PSRR) 与瞬态响应性能会变差。

## 热关断保护

当芯片结温升高至约 155℃,热关断保护会关闭输出。芯片关闭后停止功耗,器件开始降温。

当结温冷却降至约 125℃,输出电路重新开启。

受功耗、热阻、环境温度影响,热保护电路会反复开启‑关断循环。该循环会限制芯片功耗,保护 LDO 不会因过热损坏。

热关断触发,通常代表(VIN‑VOUT)压差与负载电流乘积过大,器件功耗超标。为保证可靠工作,结温最大不要超过 150℃。

## 散热设计要点

连续工作时,不可超过结温绝对最大限值。

最大功耗取决于芯片封装热阻、PCB 布局、周边空气流通条件、结温与环境温度差值。

最大功耗计算公式:

>

> PD(MAX) = (TJ(MAX) − TA) / θJA

- TJ (MAX):最大结温

- TA:环境温度

- θJA:结到环境的热阻

在推荐工作条件下,最大结温为 125℃,TA 为环境温度;**结到环境热阻 θJA 受 PCB 布局影响很大**。

## 过流保护

ET5H7XX 内置限流保护,防止芯片在过载、输出短路条件下损坏,电流由内部检测晶体管采样。

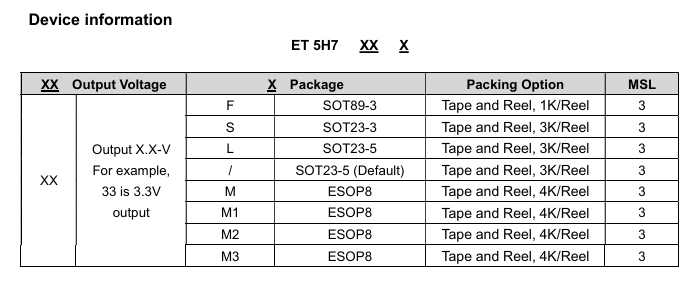

ET5H7XX系列

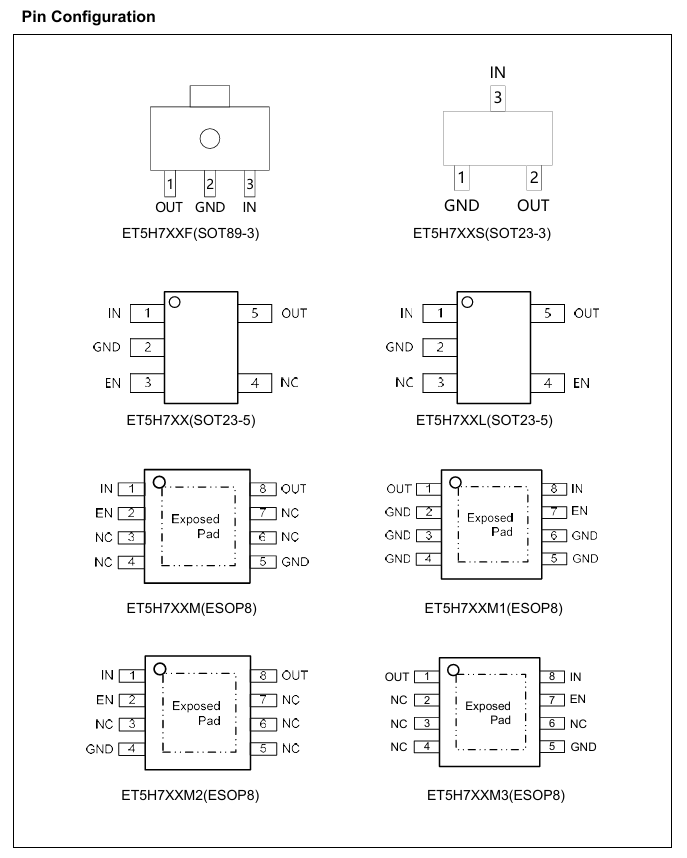

ET5H7XX封装图

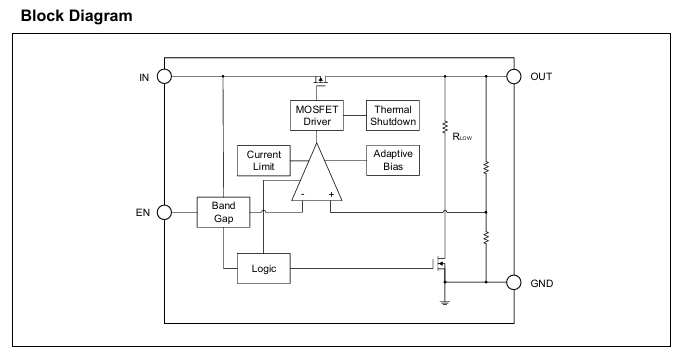

ET5H7XX功能框图
