ETQ8134M 3A 同步降压稳压器芯片

etek(力芯微)ETQ8134M 降压DC/DC芯片概述：

ETQ8134M 是一款高集成度、宽输入电压、3A 输出同步降压转换器。该器件经过优化，外围所需元器件数量极少，同时具备极低的待机电流。

本转换器采用自适应恒定导通时间（ACOT）架构，瞬态响应速度优异；可兼容低等效串联电阻（ESR）输出电容与超低 ESR 陶瓷电容，无需额外配置外部补偿元件。轻载运行时，ETQ8134M 工作在脉冲频率调制（PFM）模式，能够保持较高转换效率。

ETQ8134M 采用 ESOP8 封装。

产品特性

内置 130 毫欧、100 毫欧功率场效应管的 3A 降压转换器

采用 ACOT 自适应恒定导通时间控制，瞬态响应速度快

输入电压范围：4.5V～38V

输出电压范围：反馈阈值电压～12V

反馈基准电压典型值：0.923V

轻载运行时工作于 PFM 脉冲频率调制模式

开关频率：600 千赫兹

极低关断电流：小于 5 微安

支持输出带预偏置电压启动

逐周期过流限流

打嗝式过流保护

非锁存型输出欠压保护（UVP）、过热关断保护（TSD）

固定软启动时长：1.0 毫秒

通过汽车电子 AEC-Q100 一级可靠性认证

料号及封装规格:ET81311  ESOP8   MSL 3

应用场景

车载蓄电池供电设备（仪表中控面板、车载多媒体）

车载电子产品（车身电控、车载音响、车载导航系统等）

工业及消费类电子设备

电视电源、安防监控设备

其他数字化电子设备

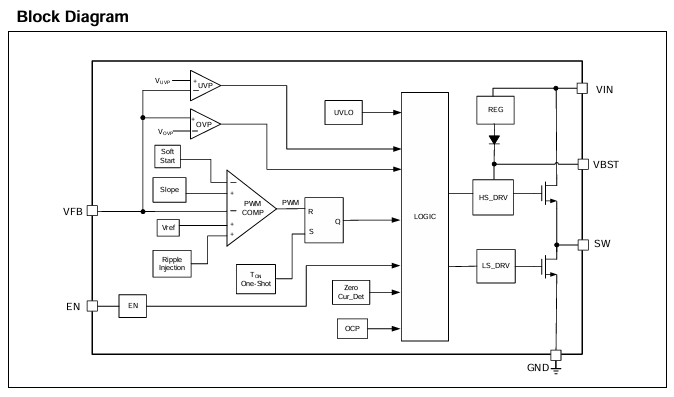

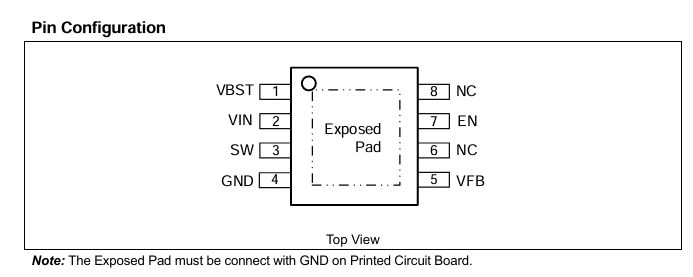

功能描述概述引脚功能模块：逻辑电路、稳压模块、上桥驱动、下桥驱动、接地、自举电压、开关节点ETQ8134M 是一款高集成度 3A 同步降压转换器。芯片采用自适应恒定导通时间（ACOT）控制架构，可适配低等效串联电阻（ESR）输出电容，包含特种聚合物电容、多层陶瓷电容，无需搭配复杂外部补偿电路。器件瞬态响应性能优异，可减小输出电容选型容值。自适应导通时间控制与 PWM 工作机制ETQ8134M 以搭载 ACOT 架构的脉冲宽度调制（PWM）作为主控制模式。该控制方案可实现准固定频率稳定工作，搭配低 ESR 电容、陶瓷输出电容均可稳定运行。每个开关周期起始时刻，上桥 MOS 管导通；单次定时计时器计时结束后，关断上桥功率 MOS 管。该单次导通时长与输入电压 VIN 成正比、与输出电压 VOUT 成反比，以此在全输入电压区间维持准固定频率，因此命名为自适应恒定导通时间控制。

当反馈电压跌落至基准电压以下时，单周期计时器复位，上桥功率 MOS 管再次导通。芯片内部生成斜坡信号模拟输出纹波，无需依赖输出电容 ESR 即可稳定环路。脉冲频率调制（PFM）ETQ8134M 搭载脉冲频率调制模式，用于轻载工况实现高转换效率。

输出电流从重载逐步降低时，电感电流同步减小直至归零，该临界点为连续导通模式（CCM）与断续导通模式（DCM）的分界点。芯片检测到电感电流过零后关断下桥功率 MOS；负载电流持续下降，转换器进入断续导通模式。

此时导通时长与连续导通模式基本保持不变，负载电流越小，输出电容放电至基准电压所需时间越长，开关频率随之降低，频率与负载电流呈正相关，保障轻载高效率。

轻载切换输出电流\(I_{OUT(LL)}\)可由公式（1）计算：

PFM 模式下，每次开关周期结束后进入节能休眠阶段，直至反馈电压 VFB 低于阈值电压才结束休眠、开启下一轮开关。输出电流越小，相邻开关脉冲间的休眠时间越长。软启动与预偏置软启动ETQ8134M 内置 1ms 固定软启动电路。接入输入电压 VIN 且使能引脚 EN 置高后，PWM 比较器基准电压从零开始缓慢抬升。

若上电时输出电容带有预偏置电压，芯片不会立即开关，仅当内部基准电压高于反馈电压 VFB 时，才启动开关并抬升输出电压。该机制保证输出电压平滑爬升，稳定进入稳压区间。电流保护功能过流限制（OCL）依靠逐周期谷值检测控制电路实现。器件在下桥 MOS 导通阶段采样其漏源电压监测回路电流，该电压与电流成正比；电压采样电路内置温度补偿，提升限流精度。上桥 MOS 导通时，电感电流按照由 VIN、VOUT、电感值共同决定的斜率线性上升；下桥 MOS 导通时，电感电流线性下降，电感平均电流即为负载输出电流 IOUT。
