ET8132

ET8132 电压 4.5V 至 17V、3A 同步降压稳压器芯片

etek(力芯微)ET8132 降压DC/DC芯片概述：

ET8132 是一款高集成度、宽输入电压、输出电流 3A 的同步降压转换器。该器件经过优化，所需外围元器件极少，同时具备极低的待机电流。

本转换器采用自适应恒定导通时间（ACOT）架构，瞬态响应速度快。器件兼容低等效串联电阻（ESR）输出电容与超低 ESR 陶瓷电容，无需外接补偿元件。

轻载工况下，ET8132 工作于脉冲频率调制（PFM）模式，可维持高效率运行。ET8132 采用 SOT23-6 封装。

产品特性

内置 63mΩ、36mΩ 功率 MOS 管的 3A 降压转换器

ACOT 自适应恒定导通时间控制，瞬态响应迅速

输入电压范围：4.5V～17V

输出电压范围：0.765V～7V

轻载工作时采用 PFM 脉冲频率调制模式

开关频率：1MHz

关断电流低，小于 5μA

支持输出预偏置电压启动

逐周期过流限流

打嗝式过流保护

无锁存欠压保护（UVP）与过热关断保护（TSD）

固定软启动时长：1.0ms

料号及封装：ET8131  SOT23-6

应用场景

数字电视电源、安防监控设备适用

光盘播放器

家用网络终端

数字机顶盒

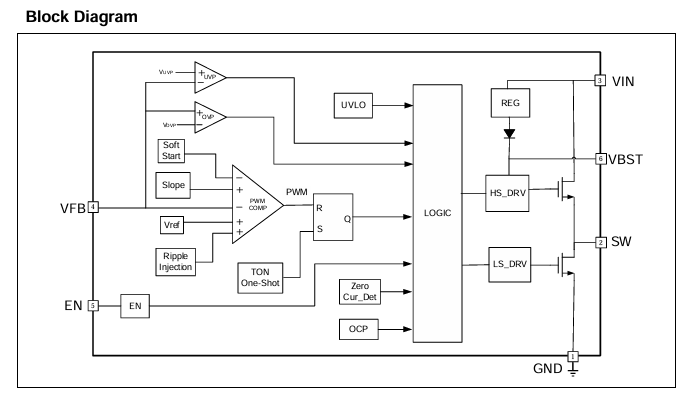

功能说明概述内部模块：逻辑单元、稳压单元、上管驱动单元、下管驱动单元

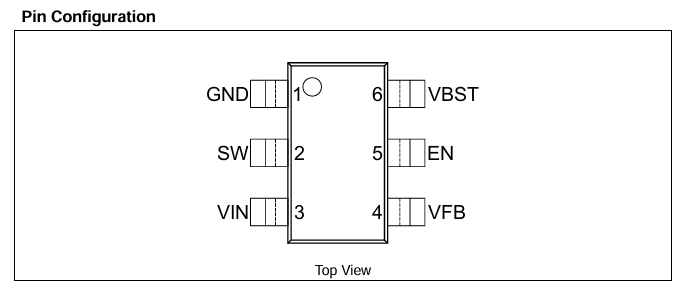

引脚定义：6 脚、1 脚接地 GND、2 脚输入电压 VIN、自举电压 VBST、开关节点 SWET8132 是一款高集成度 3A 同步降压转换器。芯片采用自适应恒定导通时间（ACOT）控制架构，可搭配低等效串联电阻（ESR）输出电容，如特种聚合物电容、多层陶瓷电容，无需外围复杂补偿电路。该器件瞬态响应速度优异，可减小输出电容容值。自适应导通时间控制与 PWM 工作机制ET8132 主控制模式为搭载 ACOT 架构的脉冲宽度调制（PWM）。该控制方案搭配低 ESR 电容、陶瓷输出电容均可实现准固定频率稳定工作。每个开关周期起始时，上管 MOSFET 导通；单稳态定时周期结束后，上管功率管关断。该单稳态导通时长与输入电压 VIN 成正比、与输出电压 VO 成反比，从而在全输入电压区间实现准固定频率特性，因此称作自适应恒定导通时间控制。当反馈电压低于基准电压时，单稳态定时器复位，上管功率管重新导通。芯片内部生成模拟输出纹波的斜坡信号，无需依赖输出电容 ESR 即可稳定环路。脉冲频率调制（PFM）ET8132 内置脉冲频率调制模式，保障轻载工况下的转换效率。

负载电流从重载逐步下降时，电感电流同步减小直至归零，该临界点为连续导通模式（CCM）与断续导通模式（DCM）的分界点。芯片检测到电感电流为零时关断下管功率管；负载电流进一步降低，转换器进入断续导通模式。

此时导通时长与连续导通模式基本保持一致，负载电流越小，输出电容放电至基准电压所需时间越长，开关频率随之降低，频率随负载电流减小而下降，以此维持轻载高效率。

轻载切换临界电流\(I_{OUT(LL)}\)可由公式（1）计算：

PFM 模式下，每次开关周期结束后会进入节能休眠阶段；反馈电压 VFB 低于阈值电压时休眠结束。输出电流越小，两次开关脉冲之间的休眠间隔越长。软启动与预偏置软启动ET8132 集成 1ms 内置软启动电路。接入输入电压 VIN 且使能引脚 EN 置高后，PWM 比较器的基准电压从零开始平缓上升。

若上电前输出电容存在预偏置电压，芯片不会立即启动开关升压，需等待内部基准电压高于反馈电压 VFB 后，才开始开关并抬升输出电压。该机制可确保输出电压平滑上升至稳压值。电流保护过流限制（OCL）采用逐周期谷值电流检测控制电路实现。下管导通期间，芯片采样下管 MOSFET 漏源电压监测开关电流，该电压与导通电流成正比；电压采样电路搭载温度补偿，提升限流精度。上管导通阶段，开关电流以固定斜率线性上升，斜率由输入电压 VIN、输出电压 VOUT、电感值共同决定；下管导通阶段电流线性下降，开关电流平均值即为输出负载电流 IOUT。

若检测电流超过过流阈值，芯片持续导通下管，不再产生新的上管开启脉冲（即便电压反馈环路需要），直至电流回落至限流阈值及以下。后续开关周期保持固定导通时长，并重复电流采样判断逻辑。当负载电流超出限流阈值半个电感纹波峰峰值时，芯片供电能力不足以支撑负载，输出电压会出现跌落；若反馈电压 VFB 跌至欠压保护阈值以下，欠压比较器触发保护。器件经过欠压保护延时后关断，等待典型 12ms 打嗝周期后自动重启。过流故障消除后，输出电压恢复稳压设定值。输入欠压锁定保护（UVLO）欠压锁定电路实时监测芯片内部稳压电源电压。内部电压低于 UVLO 阈值时，芯片完全关断；输入电压回升至 UVLO 开启阈值后，芯片恢复开关工作。过热关断保护芯片实时监测自身结温。温度超过典型 170℃保护阈值时器件关断；温度回落至约 140℃及以下，转换器重新启动开关。待机工作模式ET8132 无论工作在常规连续导通模式（CCM）还是 PFM 轻载模式，只需将使能引脚 EN 拉低，即可进入待机状态。
