ETQ8215

产品型号：ETQ8215

制造商：etek(力芯微)

用途：升压DC/DC芯片

电压-电源：0.7V ~ 4.8V

温度范围：-40℃ ~ +125℃

封装：WLCSP9(0.4 Pitch)

描述：Sync. Low-power fixed 5.0V boost regulator

说明书：点击下载

产品介绍

ETQ8215 2.5 MHz固定输出同步升压稳压器芯片

etek(力芯微)ETQ8215 升压DC/DC芯片概述：

ETQ8215 是一款低功耗升压稳压器。即便在系统电池电压最低工况下，该芯片也可在输出负载电流最低 1A 的条件下稳定维持输出电压。芯片集成内置功率管、采用同步整流架构，且自身工作功耗电流极低，非常适合各类电池供电类设备使用。

ETQ8215 采用 WLCSP9 封装，工作环境温度范围：-40℃ ~ +125℃。

产品特性

固定输出电压：5.0 伏特

输出电压 5.0V、输入电压≥2.7V 条件下，输出电流≥1 安培

输入电压高于输出电压时，自动开启电压直通模式

内置同步整流电路

集成软启动功能，具备负载彻底切断能力

输出短路保护功能

仅需搭配三颗外围元器件即可搭建应用电路

通过汽车电子 AEC-Q100 一级等级认证：环境工作温度范围 -40℃ ~ +125℃

器件型号及封装规格

ETQ8215 WLCSP9(1.22mm x 1.22mm,0.4mm pitch) 1 Tape and Reel, 3K/Reel

产品型号列表：

应用场景

USB OTG 供电方案

面向低压应用场景的车载升压电源芯片

车载数字摄像头专用供电电源

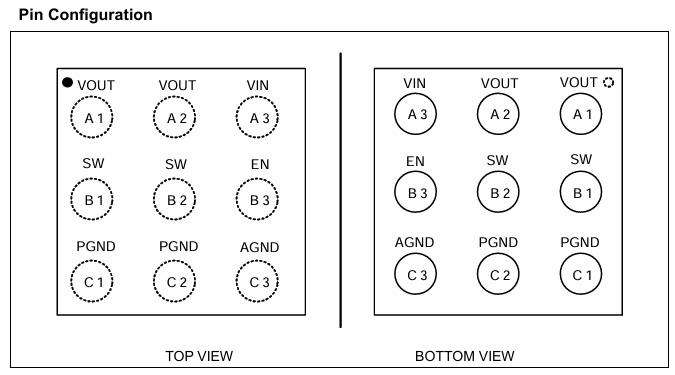

ETQ8215引脚配置图

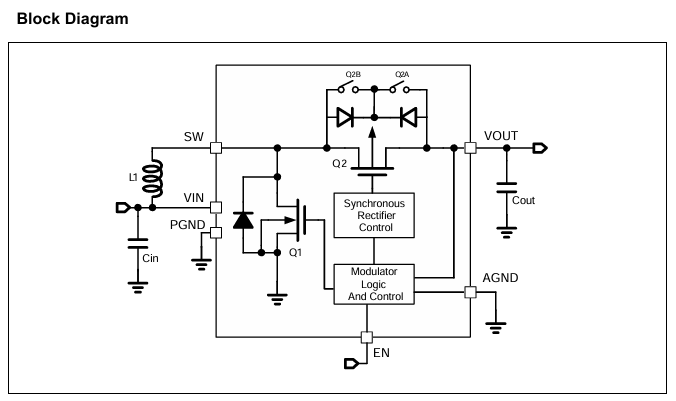

ETQ8215功能框图

ETQ8215 为同步升压稳压器，常规开关频率 2.5MHz；在中、重载负载电流以及低输入电压工况下，芯片工作于连续导通模式（CCM）。

当输入电压高于升压芯片预设输出电压值时，器件会自动切入直通模式。

升压模式稳压原理

ETQ8215 采用电流模式调制架构，可实现优异的瞬态响应性能，并且能够在连续导通模式（CCM）与断续导通模式（DCM）之间平稳切换。

芯片处于连续导通模式工作时，开关频率稳定在约 2.5MHz；轻载工况下进入断续导通模式，开关频率会自动降低，以此保障整机转换效率。

关断与上电启动逻辑

当输入电压高于欠压锁定阈值电压、且使能引脚 EN 电压低于输入低电平阈值 VIL 时，芯片所有偏置电路全部关闭，稳压器进入关断模式。

关断状态下，不仅阻断输入电压 VIN 向输出电压 VOUT 的正向供电电流，同时还可杜绝 VOUT 向 VIN 反向倒灌电流。

当输入电压高于欠压锁定阈值，且 EN 引脚电压拉高至高电平阈值 VIH 以上时，芯片重新启动工作。

建议在芯片完整上电启动完成前，负载电流不要超过 500mA。
