ET81315A

ET81315A 3A输出、开关频率 650 千赫兹，带电源良好指示（PG）与软启动（SS）功能的同步降压转换器芯片

etek(力芯微)ET81315A 降压DC/DC芯片概述：

ET81315A 是一款全集成、高频、宽电压输入、3A 输出的同步降压转换器，采用同步工作模式，可在全输出电流负载区间内实现更高转换效率。

该转换器采用自适应恒定导通时间（ACOT）架构，具备超快瞬态响应性能；器件可适配低等效串联电阻（ESR）输出电容以及超低 ESR 陶瓷电容，无需外接补偿元器件。

芯片搭载全套保护机制：短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）以及过热关断保护。

ET81315A 外围仅需少量通用标准元器件即可搭建应用电路，器件封装采用 SOT-583。

产品特性

内置 75 毫欧、40 毫欧功率 MOS 管的 3A 降压转换器

自适应恒定导通时间（ACOT）控制架构，负载瞬态响应速度快

输入电压范围：4.2V ~ 24V

反馈基准电压典型值：0.805V

输出电压范围：反馈阈值电压～13V

非开关静态工作电流：200μA（超低静态功耗）

轻载工况下自动进入 PFM 省电模式

同步降压架构，整体转换效率优异

固定开关频率：650kHz

可自定义软启动时长

搭载电源正常（PG）状态指示引脚

支持输出预偏置电压条件下安全启动

逐周期限流保护

打嗝模式过流保护

欠压保护、过热关断保护均为非锁存架构

包含具体料号及封装规格

ET81315A MSL SOT-583 (2.1mm ×1.6mm) Tape and Reel , 5K/Reel 3

应用场景

游戏机主机

数字机顶盒

平板电视、显示器

通用各类电子设备

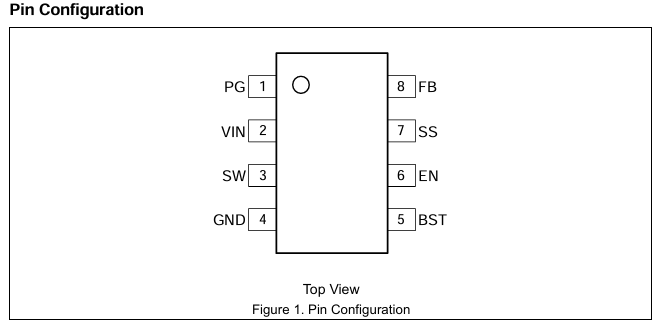

功能描述概述引脚功能模块：

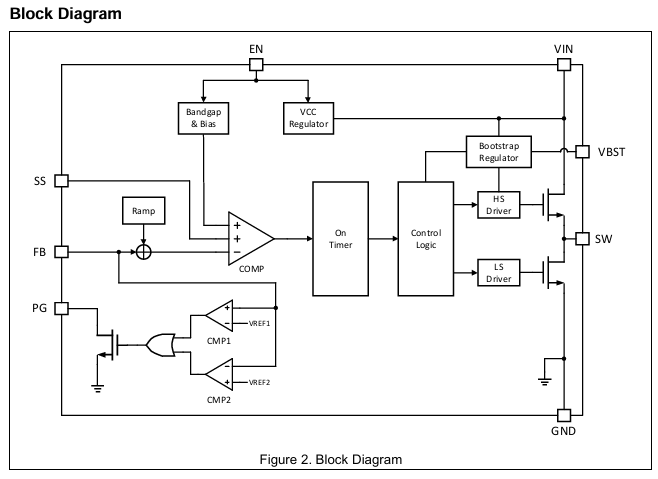

功能说明（电源芯片规格书专业直译，贴合半导体行业术语）概述ET81315A 是一款高集成度 3A 同步降压转换器。芯片采用自适应恒定导通时间（ACOT）控制架构，可适配高分子聚合物电容、多层陶瓷电容等低 ESR 输出电容，无需搭配复杂的外部补偿电路。器件瞬态响应速度优异，能够缩减后端所需输出电容容量。自适应导通时间控制与 PWM 工作模式ET81315A 主体控制架构为搭载 ACOT 技术的脉冲宽度调制（PWM）模式。该控制方案可实现准固定频率稳定工作，无论搭配低 ESR 电解电容还是陶瓷输出电容均可稳定运行。每个开关周期起始时刻，上桥 MOS 管导通；单次定时周期结束后，上桥功率 MOS 管关断。该定时时长与输入电压（VIN）成正比、与输出电压（VOUT）成反比，以此在全输入电压区间维持近似固定开关频率，因此被称作自适应恒定导通时间控制。

当反馈电压低于基准电压时，单次定时器重置，上桥功率 MOS 管再次开启。芯片内部集成斜坡信号发生器，模拟输出电压纹波，无需依靠输出电容 ESR 即可稳定环路。欠压锁定保护（UVLO）欠压锁定电路实时监测芯片内部稳压电源电压。当电压低于 UVLO 阈值时，芯片整体关断；当输入电压回升至 UVLO 开启上限阈值后，芯片恢复开关工作。软启动（SS）ET81315A 引出外置软启动引脚，可自定义输出电压爬升时长。软启动功能能够避免设备上电瞬间产生冲击电流，保护芯片本体与后端负载。

将电容 CSS 接于 SS 引脚与地之间即可设定软启动时间；芯片内部恒流源（典型值 8.0μA）对 CSS 电容充电，电压从 0V 逐步抬升至 2 倍基准电压。

软启动时长计算公式：

\(C_{SS}(nF)=\frac{T_{SS}(ms) × 8.0μA}{2V_{REF}}\)过流保护与短路保护（SCP）ET81315A 通过逐周期谷值检测电路实现限流保护。下桥 MOS 管导通期间，芯片采集其漏源电压监测回路电流，该电压值与回路电流呈正比；电压采样内置温度补偿，提升电流检测精度。上桥 MOS 导通阶段，电感电流随输入、输出压差线性上升；下桥 MOS 导通阶段，电感电流线性下降，电感平均电流即为负载输出电流 IOUT。

一旦检测电流超过限流阈值，芯片将持续导通下桥 MOS，不再生成新的上桥开启脉冲，直至电流回落至限值以内；后续开关周期将固定导通时长，并持续监测电流。当负载电流超出限流阈值（超出量约为电感峰峰值纹波电流的一半），输出电压会因供电不足逐步跌落；反馈电压 VFB 降至欠压保护阈值后，欠压比较器触发，经过一段延时后芯片关断，等待典型 10ms 打嗝周期后自动重启。过流故障消除后，输出电压恢复稳压值。电源正常指示（PG）PG 引脚用于判断输出电压是否处于标准稳压区间，引脚为开漏输出结构，必须外接上拉电源。

上电初始阶段，PG 引脚被拉低，告知整机系统保持待机、后端负载轻载运行，以此降低上电冲击电流。

电压检测具备 50μA 防抖消隐时间，防抖结束后 PG 引脚进入浮空状态，推荐搭配 100kΩ 上拉电阻。软启动完成后逻辑判定规则：

输出电压＜基准电压 87% 或 输出电压＞基准电压 120%：PG 引脚拉低；

输出电压介于基准电压 92%~107% 之间：PG 引脚置高。

使能引脚 EN 拉低、输入电压不足、过流保护、过热保护任一条件触发时，PG 引脚均会被拉低。预偏置上电启动芯片内置软启动逻辑：接入输入电压 VIN、EN 引脚拉高后，PWM 环路基准电压从零开始缓慢抬升。

若上电时输出电容存有残余电压（预偏置电压），芯片不会立即开关动作；仅当内部基准电压高于反馈电压 VFB 时，才开始开关工作、逐步抬升输出电压，保证输出电压平缓爬升至稳压点，避免电压倒灌冲击。过热关断保护芯片内置温度检测电路，实时监测管芯温度：

芯片温度超过典型 150℃阈值时，整机关断；

温度回落至 130℃及以下后，转换器自动恢复开关运行。上电与关断逻辑上电条件：输入电压 VIN、使能引脚 EN 电压均超过各自开启阈值，芯片启动。

启动顺序：基准源模块率先工作，生成稳定基准电压与基准电流；随后开启内部稳压电源，为芯片所有功能电路供电。三种场景会触发芯片关断：EN 引脚拉低、输入电压 VIN 跌落、过热保护触发。

关断流程：首先封锁内部控制信号通路，规避误触发各类保护；随后逐步泄放芯片内部电源轨电压，整机断电。
