ET8141 4A 同步降压稳压器芯片
etek(力芯微)ETQ8134M 降压DC/DC芯片概述:
ET8141 是一款高集成度、宽输入电压、4A 输出同步降压转换器。该器件经过优化,可使用最少的外围元器件,并实现较低的待机电流。
本转换器采用自适应恒定导通时间(ACOT)架构,具备快速瞬态响应特性。器件同时支持低等效串联电阻(ESR)输出电容与超低 ESR 陶瓷电容,无需外部补偿元件。
轻载工况下,ET8141 工作于脉冲频率调制(PFM)模式,以此维持较高转换效率。
ET8141 采用 1.6mm × 2.9mm TSOT23-6 封装。
产品特性
5A 转换器,内置 50mΩ 与 22mΩ 场效应管
自适应恒定导通时间(ACOT)控制,瞬态响应优异
输入电压范围:4.5V~17V
输出电压范围:0.76V~7V
轻载运行采用 PFM 模式
开关频率:580kHz
关断电流低,小于 5μA
支持预偏置输出电压启动
逐周期过流限流
打嗝模式过流保护
无锁存型欠压保护(UVP)与过热关断保护(TSD)
固定软启动时间:1.0ms
应用场景
数字电视电源、监控设备
碟片播放器
家用网络终端
数字机顶盒

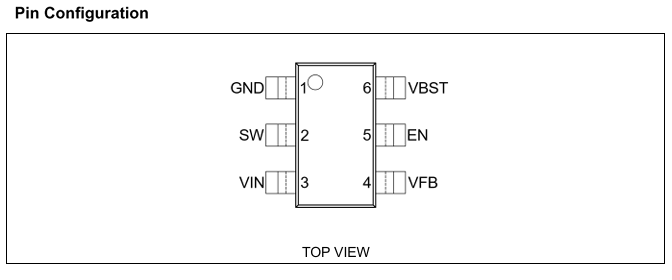

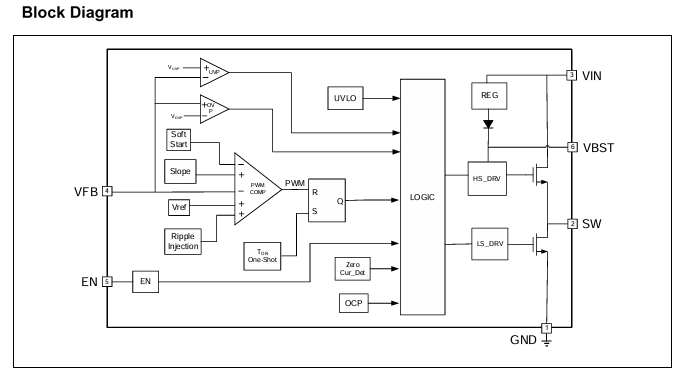

功能描述概述引脚功能模块:
ET8141 是一款高集成度 4A 同步降压转换器。芯片采用自适应恒定导通时间(ACOT)架构,支持低 ESR 输出电容(特种聚合物电容、多层陶瓷电容),无需复杂外部补偿电路。器件具备优异的瞬态响应性能,可减小输出电容取值。ET8141 主控制方案为搭载 ACOT 架构的脉宽调制(PWM)。该控制架构能够实现准固定频率,搭配低 ESR 电容以及陶瓷输出电容均可稳定工作。每个开关周期起始,高端 MOS 管导通;单次定时计时结束后,关断高端功率场效应管。该单次导通时长与输入电压 VIN 成正比、与输出电压 VO 成反比,从而在整个输入电压范围内实现准固定频率,因此称之为自适应恒定导通时间控制。当反馈电压低于参考电压时,单次定时器复位,高端功率管再次导通。芯片内部生成斜坡信号模拟输出纹波,不再依赖输出电容自身的等效串联电阻。ET8141 内置脉冲频率调制(PFM)模式,保障轻载工况下拥有较高转换效率。负载从重载逐步降低,电感电流随之下降直至归零,该临界点为连续导通模式与断续导通模式的分界线。芯片检测到电感电流为零时,关断低端功率管。负载电流持续降低,转换器进入断续导通模式。
导通时长基本与连续导通模式保持一致;负载电流越小,输出电容放电至参考电压电平所需时间越长。开关频率随之降低,跟随负载电流变化,实现轻载高效率运行。轻载切换点输出电流 IOUT (LL) 可由公式 (1) 计算:
\(I_{OUT(LL)}=\frac{(V_{IN}-V_{OUT})\times V_{OUT}}{2\times L\times f_{SW}\times V_{IN}} \tag{1}\)PFM 模式下,每次开关周期结束后进入节能休眠阶段。休眠持续至反馈电压 VFB 低于阈值电压。输出电流越小,相邻开关脉冲之间的休眠时长越长。ET8141 内置 1ms 软启动电路。接入输入电压 VIN、使能引脚 EN 置高后,PWM 比较器的参考电压从零开始逐步上升。
若上电瞬间输出电容存在预偏置电压,芯片不会立即启动开关动作;只有内部参考电压高于反馈电压 VFB 后,才开始开关并抬升输出电压。该机制保证转换器平稳上升至稳压值。过流限制(OCL)依靠逐周期谷值检测控制电路实现。低端功率管导通期间,通过检测其漏源电压监测开关电流,该电压与开关电流成正比。电压采样电路带有温度补偿,提升采样精度。
