ET8131CAM

ET8131CAM 电压 4.5V 至 17V、3A 同步降压稳压器芯片

etek(力芯微)ET8123 降压DC/DC芯片概述：

ET8131CAM 是一款高集成度、宽输入电压、3A 输出同步降压转换器。该芯片经过优化，所需外围元器件数量极少，同时可实现极低的待机电流。

本转换器采用自适应恒定导通时间（ACOT）架构，具备快速瞬态响应特性。器件可兼容低等效串联电阻（ESR）输出电容与超低 ESR 陶瓷电容，无需额外外部补偿元件。

轻载工况下，ET8131CAM 工作于脉冲频率调制（PFM）模式，维持较高转换效率。ET8131CAM 工作环境温度范围为 -40℃ 至 +125℃。

产品特性

内置 90 毫欧 / 50 毫欧功率管的 3A 降压转换器

ACOT 自适应恒定导通时间控制，瞬态响应速度快

输入电压范围：4.5V～17V

输出电压范围：0.76V～7V

轻载时自动进入 PFM 脉冲调频模式

开关频率：580 千赫兹

关断电流极低，小于 5 微安

支持预偏置输出电压启动

逐周期限流保护

打嗝式过流保护

无锁存欠压保护、过热关断保护

固定软启动时间：1.0 毫秒

通过汽车电子 AEC-Q100 Grade 1 一级认证

料号与封装规格:ET8131CAM  SOT-563 Level 1

应用场景

车机播放器电源、车载网联终端电源

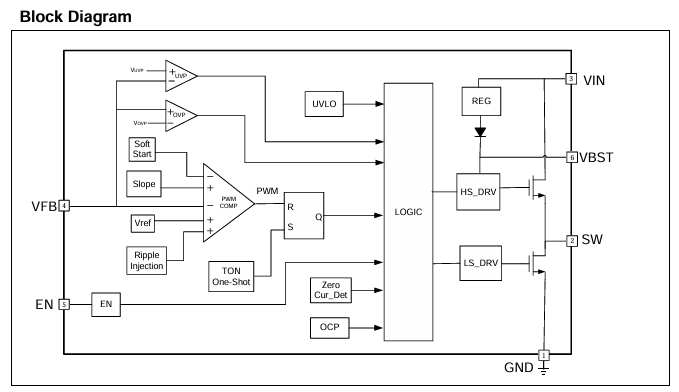

功能概述内部模块：逻辑电路、寄存器、高端驱动、低端驱动

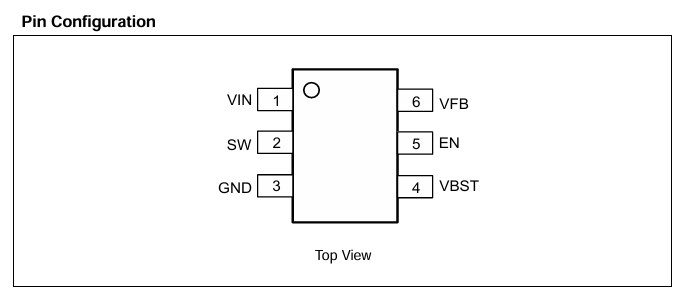

引脚定义：6 脚、1 脚接地、2 脚输入电压、自举电压引脚、开关节点ET8131CAM 是一款高集成度 3A 同步降压转换器。芯片采用自适应恒定导通时间（ACOT）控制架构，可适配低等效串联电阻输出电容，如特种聚合物电容、多层陶瓷电容，无需搭配复杂外部补偿电路。器件瞬态响应速度快，能够减少输出端电容用量。自适应导通时间控制与 PWM 工作模式ET8131CAM 的主控制模式为基于 ACOT 架构的脉冲宽度调制（PWM）。该控制方案可实现准固定开关频率，搭配低 ESR 电容与陶瓷输出电容均可稳定工作。每个开关周期起始阶段，高端 MOS 管导通；单周期定时计时器计时结束后，高端功率管关断。该单次导通时长与输入电压 VIN 成正比、与输出电压 VO 成反比，以此在全输入电压区间实现近似恒定的开关频率，因此称作自适应恒定导通时间控制。

当反馈电压低于基准电压时，单周期计时器复位，高端功率管再次导通。芯片内部生成模拟输出纹波的斜坡信号，省去输出电容对 ESR 的依赖。脉冲频率调制（PFM）轻载模式ET8131CAM 内置脉冲频率调制模式，用于轻载工况下提升转换效率。

负载电流从重载逐步下降时，电感电流同步减小直至归零，该临界点为连续导通模式（CCM）与断续导通模式（DCM）的分界点。芯片检测到电感电流归零后，关断低端功率管；负载电流进一步降低时，转换器进入断续导通模式。

导通时长与连续导通模式基本保持一致，更小的负载电流需要更长时间才能将输出电容放电至基准电压水平，开关频率随之降低，频率大小与负载电流成正比，以此保障轻载高效运行。

轻载切换电流阈值IOUT(LL)可通过公式（1）计算：

模式下，每次开关动作后会进入一段节能休眠时段，休眠结束条件为反馈电压 VFB 低于阈值电压。负载电流越小，两次开关脉冲之间的休眠时间越长。软启动与预偏置软启动ET8131CAM 集成 1ms 内置软启动电路。当接入输入电压 VIN 且使能引脚 EN 置高电平时，PWM 比较器的基准电压从零开始缓慢抬升。若上电前输出电容存在预偏置电压，芯片不会立刻升压，仅当内部基准电压高于反馈电压 VFB 后才启动开关动作、逐步抬升输出电压。该机制可保证输出电压平滑上升至稳压设定值。电流保护机制过流限制（OCL）依靠逐周期谷值电流检测电路实现。低端功率管导通阶段，芯片采样其漏源电压监测开关电流，该电压与回路电流成正比；电压采样电路带有温度补偿，提升电流检测精度。高端 MOS 管导通时，电感电流随 VIN、VOUT、电感值线性上升；低端 MOS 管导通阶段，电感电流线性下降，电感平均电流即为负载输出电流 IOUT。

若检测电流超过过流阈值，芯片持续保持低端功率管导通，即便电压反馈环路需要开启新周期，也不会产生新导通脉冲，直至电流回落至过流阈值以下。后续开关周期导通时长固定，电流检测逻辑保持不变。负载电流超出过流阈值的幅度约为电感纹波峰峰值的一半。限流状态下，芯片输出供电能力不足，输出电压会跌落；当反馈电压 VFB 低于欠压保护阈值时，欠压比较器触发。经过欠压保护延时后芯片关断，等待典型 12ms 打嗝周期后自动重启；过流故障消除后，输出电压恢复稳压值。输入欠压锁定保护（UVLO）UVLO 电路实时监测芯片内部供电电压。内部电压低于 UVLO 阈值时，芯片完全关断；输入电压回升至 UVLO 上限阈值后，芯片恢复开关工作。过热关断保护芯片内置温度检测电路，当芯片结温超过典型 170℃阈值时，器件关断；温度回落至约 140℃及以下时，转换器重新启动开关。待机工作模式ET8131CAM 无论工作在正常连续导通模式（CCM）还是 PFM 轻载模式，将使能引脚 EN 拉低即可进入待机状态。
