ET8131 电压 4.5V 至 17V、3A 同步降压稳压器芯片
etek(力芯微)ET8131 降压DC/DC芯片概述:
ET8131 是一款高集成度、宽输入电压、3A 输出同步降压转换器。
该器件经过优化,外围元器件使用数量极少,同时具备极低的待机静态电流。
本转换器采用自适应恒定导通时间(ACOT)架构,拥有优异的快速瞬态响应性能;可兼容低等效串联电阻(ESR)输出电容与超低 ESR 陶瓷电容,无需搭配外部补偿元件。
轻载工作状态下,ET8131 自动运行脉冲频率调制(PFM)模式,以此维持高转换效率。
产品特性
内置 90 毫欧、50 毫欧功率 MOS 管的 3A 降压转换器
自适应恒定导通时间(ACOT)控制,瞬态响应快
输入电压范围:4.5V~17V
输出电压范围:0.76V~7V
轻载工作时采用 PFM 脉冲调频高效模式
开关频率:580 千赫兹
关断静态电流低,小于 5 微安
支持输出预偏置电压下平稳启动
逐周期限流保护
打嗝式过流保护
无锁存型输出欠压保护(UVP)、过热关断保护(TSD)
固定软启动时长:1.0 毫秒
料号及封装:ET8131 SOT23-6
应用场景
数字电视电源、安防监控设备适用
光盘播放器
家用网络终端
数字机顶盒

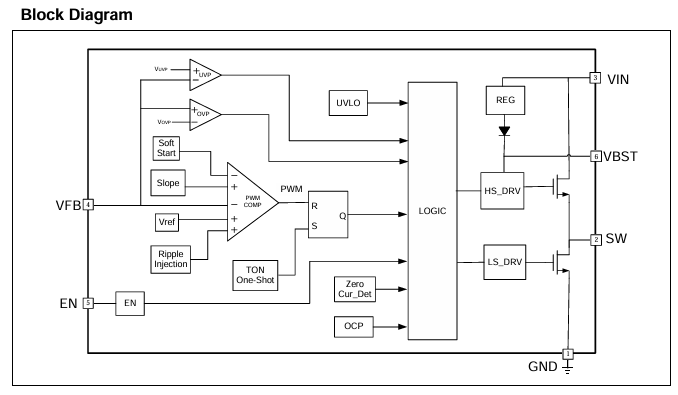

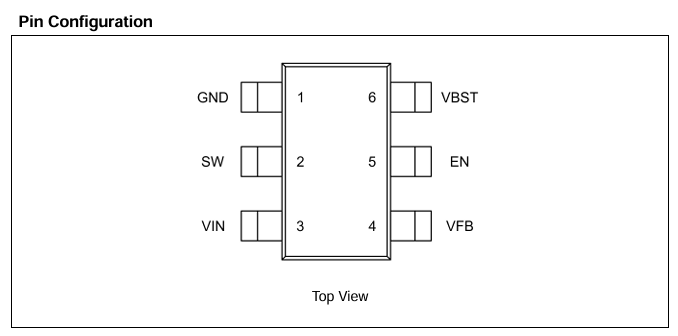

功能说明概述引脚定义:逻辑控制端、内部稳压模块、上管驱动、下管驱动、功率地、输入电压、自举升压、开关节点ET8131 是一款高集成度 3A 同步降压转换器。芯片采用自适应恒定导通时间(ACOT)控制架构,可搭配低等效串联电阻输出电容,例如特种聚合物电容、多层陶瓷电容,无需搭配复杂外部补偿电路。该芯片瞬态响应速度快,能够减小所需输出电容容量。自适应导通时间控制与 PWM 工作模式ET8131 主控制架构为搭载 ACOT 的脉冲宽度调制(PWM)。该控制方案可实现准固定频率运行,搭配低 ESR 电容、陶瓷输出电容均可稳定工作。每个开关周期起始时,上管 MOS 管导通;单稳态定时计时结束后,上管功率管关断。该单稳态时长与输入电压 VIN 成正比、与输出电压 VOUT 成反比,可在全输入电压区间实现准固定频率,因此命名为自适应恒定导通时间控制。当反馈电压低于基准电压时,单稳态定时器复位,上管功率管再次导通。芯片内部生成模拟输出纹波的斜坡信号,无需依靠输出电容的 ESR 即可稳定环路。脉冲频率调制(PFM)模式ET8131 内置脉冲频率调制模式,用于轻载工况提升转换效率。
负载电流从重载逐步降低时,电感电流同步下降直至归零,该临界点为连续导通模式(CCM)与断续导通模式(DCM)的分界。芯片检测到电感电流为零时,关断下管功率管;负载电流继续减小后,转换器进入断续导通模式。
此时导通时长与连续导通模式基本保持一致,负载电流越小,输出电容放电至基准电压的耗时越长,开关频率随之降低并与负载电流成正比,保证轻载下高效运行。轻载切换临界输出电流 IOUT (LL) 可由公式 1 计算:

PFM 模式下,每个开关周期结束后会进入一段节能休眠时段;当反馈电压 VFB 低于阈值电压时,休眠阶段结束。输出电流越小,相邻开关脉冲之间的休眠时间越长。软启动与预偏置软启动ET8131 内置 1ms 固定软启动电路。接入输入电压 VIN、使能引脚 EN 拉高后,PWM 比较器的基准电压从零缓慢抬升。
若上电前输出电容带有预偏置电压,芯片不会立即启动开关动作,仅当内部基准电压高于反馈电压 VFB 后,才逐步抬升输出电压。该机制保障输出电压平稳上升至稳压设定点。电流保护过流限制(OCL)依靠逐周期谷值电流检测控制电路实现。下管导通期间,芯片采集下管 MOS 管漏源电压,该电压与回路电流成正比;芯片内置温度补偿电路,提升电流检测精度。上管导通阶段,回路电流按照由 VIN、VOUT、电感值共同决定的线性斜率上升;下管导通阶段,电流线性下降,回路平均电流即为负载输出电流 IOUT。
若检测电流超过过流阈值,芯片持续保持下管导通,即便电压反馈环路需要开启新脉冲,也禁止上管开启,直至电流回落至阈值及以下。后续开关周期采用固定导通时长,并重复电流检测逻辑。当负载电流超出限流阈值(超出幅度约为电感峰峰值纹波电流的一半),负载超出芯片可输出电流,输出电压会出现跌落。一旦反馈电压 VFB 低于欠压保护阈值,欠压比较器触发;芯片经过欠压保护延时后关断输出,经过典型 12ms 打嗝周期后自动重启。移除过流故障后,输出电压恢复正常稳压值。输入欠压锁定(UVLO)保护UVLO 保护实时监测芯片内部稳压电源电压。当内部电源电压低于 UVLO 阈值时,芯片完全关断;输入电压回升至 UVLO 上阈值后,芯片恢复开关工作。过热关断保护芯片实时监测自身温度。当温度超过典型 170℃阈值时,芯片关断输出;温度回落至 140℃及以下时,转换器重新启动开关。待机工作模式ET8131 无论工作在常规连续导通模式(CCM)还是 PFM 轻载模式,只需将使能引脚 EN 拉低,即可进入待机状态。
