ET537XXYB

ET537XXYB 超高电源抑制比、低噪声、300 毫安低压差线性稳压器

etek(力芯微)ET537XXYB 低压LDO芯片概述：

ET537XXYB 系列为带自动放电功能的高性能 300mA 低压差线性稳压器。该产品采用先进 CMOS 工艺与 PMOSFET 导通管设计，具备超高电源抑制比（PSRR）、低噪声、低压差、低静态电流、快速启动以及优异的输出电压精度特性。

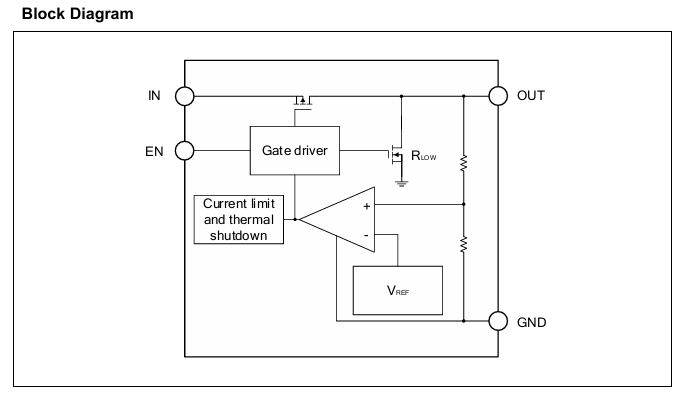

ET537XXYB 系列搭配 1.0μF 陶瓷输入、输出电容即可稳定工作；芯片内置精密电压基准与反馈环路，稳压性能优异、瞬态响应速度快。

该系列提供多款标准固定输出电压型号：1.1V（ET53711YB）、1.2V（ET53712YB）、1.8V（ET53718YB）、2.2V（ET53722YB）、2.8V（ET53728YB）、2.85V（ET537285YB）、3.0V（ET53730YB）、3.1V（ET53731YB）、3.3V（ET53733YB），同时支持定制输出电压。

ET537XXYB 系列采用小巧的 1mm×1mm DFN4 封装，非常适合小型化便携设备使用。

产品特性

输入电压范围宽：1.6V~5.5V

最大负载电流 300mA

标准固定输出电压可选：1.1V、1.2V、1.8V、2.2V、2.8V、3.0V、3.1V、3.3V 等

可按需定制其他输出电压

极低静态电流，典型值仅 45 微安

低压差特性：输出 2.8V、300mA 负载时压差 155 毫伏

超高电源抑制比：1kHz 下可达 70 分贝

低输出噪声：20 微伏有效值

内置自动放电功能

集成过热保护 (OTP)、过流保护 (OCP)、短路保护 (SCP)

料号及封装规格信息

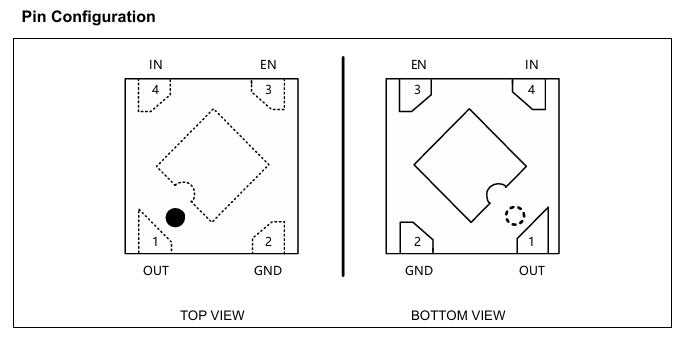

ET537XXYB  DFN4 (1mm × 1mm)  MSL 1

应用领域：

智能手机与功能手机

掌上电脑（PDA）

数码相机

便携式仪器设备

蓝牙设备、无线手持终端

ET537XXYB系列型号：

功能说明

输入电容

建议在电源输入引脚（VIN）与接地引脚（GND）之间接入 1μF 陶瓷电容，用于滤除输入电源的尖峰干扰与噪声。该电容容值可无限制增大；输入电容需尽可能贴近芯片摆放，保障输入电压稳定、降低噪声。PCB 布线时，VIN 与 GND 引脚均需采用宽铜箔走线。

输出电容

LDO 稳定工作必须搭配输出电容。推荐输出电容容值≥1μF，等效串联电阻（ESR）范围 5mΩ~100mΩ，温度特性等级为 X7R 或 X5R。

增大容值可改善负载 / 线性瞬态响应性能，降低电压下冲、过冲幅度。输出电容需尽可能靠近 OUT 输出引脚与 GND 引脚放置。

使能开关引脚控制逻辑

ET537XXYB 芯片使能引脚（EN）置高电平时，LDO 开启；拉低电平时，LDO 关断。

若无需开关控制功能，可将 EN 引脚直接短接至 VIN 引脚，使稳压芯片持续输出电压。

超高电源抑制比（PSRR）与低噪声特性

手机免提、游戏、MP3、多媒体等音频相关电路，对音频频段（20Hz~20kHz）供电要求低噪声、高电源抑制能力，以此保障音质。

ET537XXYB 在 1kHz 频率下电源抑制比可达 70dB，适配绝大多数对低噪声、高 PSRR 有要求的音频类应用场景。

快速瞬态响应

具备快速瞬态响应特性的 LDO 可延长电池续航。基于 TDMA 时分多址的手机通信协议（如 GSM 移动通信）收发占空比仅 12.5%，收发间隙基带电路可进入待机模式，以此节省功耗。

基带电路负载电流常瞬间在 100μA~100mA 之间跳变，普通通用型 LDO 无法快速响应，会产生大幅电压跌落或过冲；而本系列芯片可满足该严苛负载切换需求。

ET537XXYB 可在 1mA~300mA 负载区间实现极速瞬态响应，为负载快速变化的数字信号处理器（DSP）、GSM 基带芯片提供稳定供电。

极低静态电流

全输入电压、全输出负载工况下，ET537XXYB 静态电流仅约 45μA，大幅降低便携设备、低功耗设备的功耗损耗。

限流保护

当 OUT 引脚输出电流超过限流阈值，或输出引脚对地短路时，限流保护功能触发，将输出电流钳位至约 500mA，避免过流，防止芯片因过热烧毁。

过热关断保护

当芯片结温升至约 155℃时，过热保护电路关断输出，芯片进入降温阶段；待结温回落至约 130℃后，输出电路自动恢复工作。

根据芯片功耗、热阻、环境温度不同，过热保护会周期性启停输出，以此限制芯片发热，避免器件过热损坏。
