ET5A0XX 超低压差、高电源抑制比 1A 低压差线性稳压器（LDO）

etek(力芯微)ET5A0XX 低压LDO芯片概述：

ET5A0XX 系列为固定输出、输出电流 1A 且自带自动放电功能的低压差线性稳压器。该系列采用先进 CMOS 工艺搭配 PMOSFET 功率传输管，具备高电源抑制比（PSRR）、低噪声、超低压差、快速启动以及优异的输出电压精度特性。

ET5A0XX 系列搭配 1.0~10μF 陶瓷输出电容即可稳定工作；芯片内置精密电压基准与反馈环路，拥有出色的稳压性能和瞬态响应特性。通过将 LCON 引脚置高或置低，可在 500mA 与 1A 之间切换输出电流档位（仅部分封装型号支持该功能）。

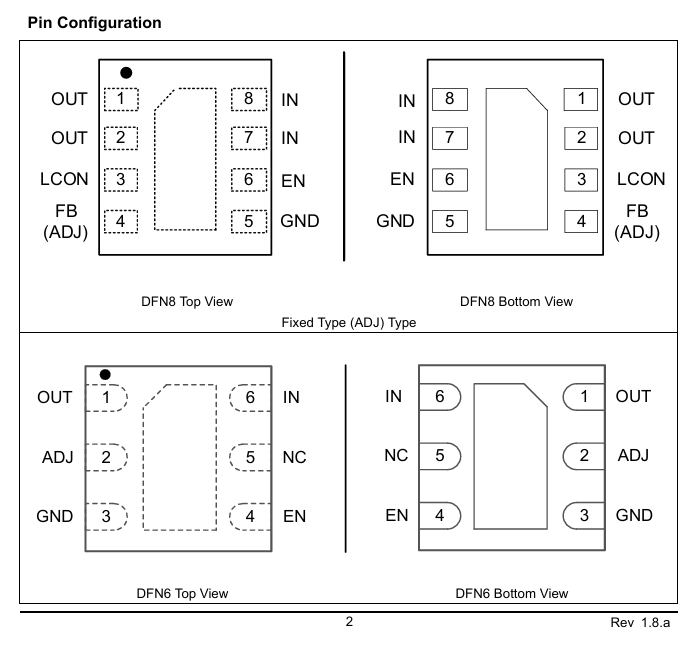

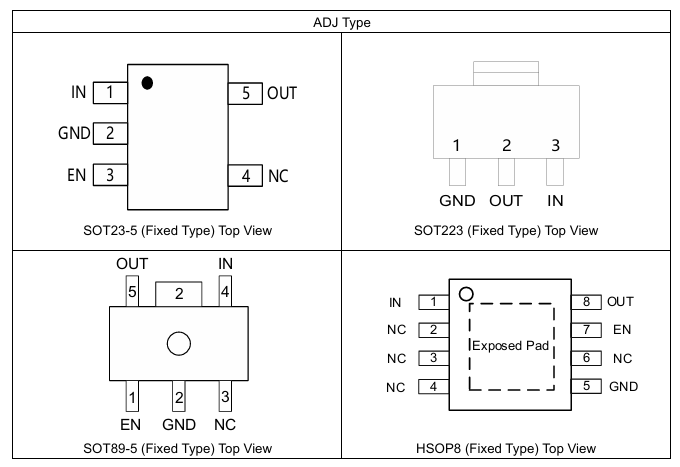

ET5A0XX 系列提供多种封装可选：SOT23-5、SOT89-5、SOT-223、DFN6（2 毫米 ×2 毫米）、DFN8（1.2 毫米 ×1.6 毫米）、HSOP8。

产品特性

宽输入电压范围：1.8V～5.5V

输出电流可选 500mA/1A

输出电压规格：1.2V、1.75V、1.8V、2.8V、3.0V、3.3V、可调型（0.75V~4.3V）等

典型静态电流仅 110μA

优异的负载瞬态与线性瞬态响应性能

低压差：输出 3.3V、负载电流 1A 时，典型压差 135mV

内置过流保护及过热关断电路

内置浪涌抑制电路与限流电路

反向电流保护

应用领域：

适用于电池供电设备的恒压电源

电视、笔记本电脑及家用电器恒压电源

便携式设备恒压电源

标识参数说明

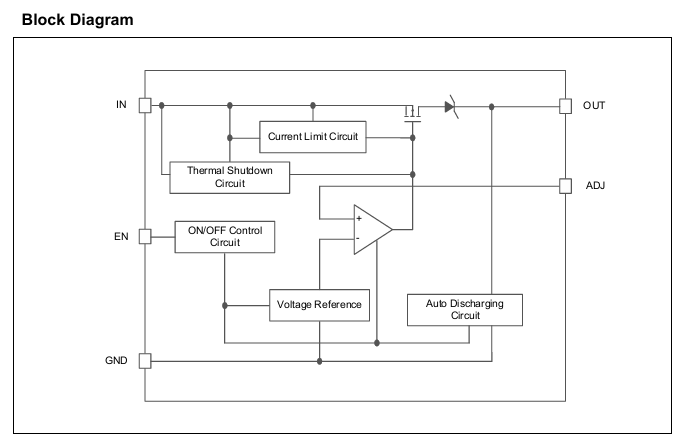

功能说明

输入电容

建议在输入引脚（IN）与接地引脚（GND）之间接 1～10μF 陶瓷电容，用于滤除输入电源的毛刺与噪声。该电容容值可无上限增大。

输入电容需尽可能贴近芯片摆放，保障输入电压稳定、降低噪声。PCB 布线时，IN 引脚和 GND 引脚均需采用宽铜箔走线。

注意：若电源阻抗较高、芯片输入电容偏小或未外接输入电容，电路容易产生振荡；若输出电容容值大于输入电容，同样存在振荡风险。

输出电容

LDO 稳定工作必须配备输出电容。推荐选用 1～10μF 陶瓷电容，电容温度特性等级为 X7R 或 X5R。

更大容值的电容可优化负载瞬态、线性瞬态响应，减小输出电压过冲与下冲幅度。输出电容尽量靠近 OUT 引脚与 GND 引脚放置。

使能引脚（EN）工作逻辑

将 EN 引脚置为高电平 “H”，ET5A0XX 芯片开启工作。该引脚内部无上拉、下拉电路，禁止悬空使用。若无需使能控制功能，可将 EN 引脚直接接至 IN 引脚，使 LDO 持续工作。

限流保护

当 OUT 引脚输出电流超过限流阈值，或 OUT 引脚直接对地短路时，限流保护功能触发，将输出电流钳位在预设值，避免器件因过流、过热损坏。

对于 ET5A0XXYB 型号：LCON 引脚置高电平 “H” 时，芯片最小输出限流为 1A；LCON 引脚置低电平 “L” 时，芯片最小输出限流为 500mA。

过热关断保护

芯片结温上升至约 + 155℃时，过热保护关闭输出，让器件降温；待结温回落至约 + 120℃后，输出通路重新开启。

受芯片功耗、热阻、环境温度影响，过热保护电路会反复通断循环。该循环可限制稳压器发热量，防止芯片过热烧毁。

LCON 引脚功能说明

ET5A0XXYB 型号可通过将 LCON 引脚置高 “H” 或置低 “L” 切换不同限流档位：

LCON=H：最小输出限流 1A，短路限流 110mA，上电浪涌电流 500mA；

LCON=L：最小输出限流 500mA，短路限流 60mA，上电浪涌电流 300mA。

反向电流保护电路

当输出电压 VOUT 高于输入电压 VIN 时，PMOS 输出管的寄生二极管正向导通，电流会从 OUT 引脚倒灌至 IN 引脚。

ET5A0XX 系列可在 VIN 低于 VOUT 前切入反向保护模式：将 PMOS 输出管寄生二极管反向偏置，同时把功率管栅极接至 OUT 引脚，关断 PMOS 输出管。

仅有极小的反向电流 IREV，经内部分压电阻从 OUT 引脚流向 GND 引脚。

可调输出电压

ET5A0ADJ 可通过两颗外部分压电阻设置输出电压。为保证电路工作性能，下分压电阻 R2 阻值建议选取 30kΩ～100kΩ。
