ET5A0ADJY2B

产品型号：ET5A0ADJY2B

制造商：etek(力芯微)

用途：低压LDO芯片

电压-电源：1.8V～5.5V

温度范围：-40°C~+85°C

封装：DFN6(2.0X2.0)

描述：135@3.3V；1A Low Drop ADJ Output；

说明书：点击下载

产品介绍

ET5A0ADJY2B 可调输出、1A 输出电流低压差线性稳压器（LDO）

etek(力芯微)ET5A0ADJY2B 低压LDO芯片概述：

ET5A0ADJY2B 是一款基于 CMOS 工艺的低功耗低压差线性稳压器，输出电流可达 1A，具备低压差、高纹波抑制、高输出精度以及低工作电流特性。该芯片集成精密电压基准模块、误差放大器、输出分压电阻网络、PMOSFET 功率传输管、过热关断电路以及带短路防护的限流电路。

ET5A0ADJY2B 采用高性能 CMOS 工艺，最大限度降低芯片工作电流；内置低导通电阻 PMOS 功率管，实现更小压差。器件搭载使能（EN）控制功能，可进一步降低功耗、延长电池续航时间。

芯片最大输出电流 1.0A；通过两颗外部分压电阻，可将输出电压调节在 0.75V~4.3V 区间。

产品采用 2mm×2mm 尺寸的 DFN6 封装。

产品特性

宽输入电压范围：1.8V～5.5V

输出电流：1.0A

可调输出电压范围：0.75V～4.3V

极低静态电流：典型值 110 微安

优异的负载、线性瞬态响应性能

线性调整率：典型值 0.02%

内置过流保护与过热关断电路

内置自动放电电路

反向电流保护

料号及封装规格说明

封装参数：ET5A0ADJY2B DFN6 (2.0mm × 2.0mm) Tape and Reel, 3K/Reel MSL 1

应用领域：

电池供电设备专用恒压电源

电视、笔记本电脑及家用电器恒压电源

便携设备恒压电源

标识参数说明

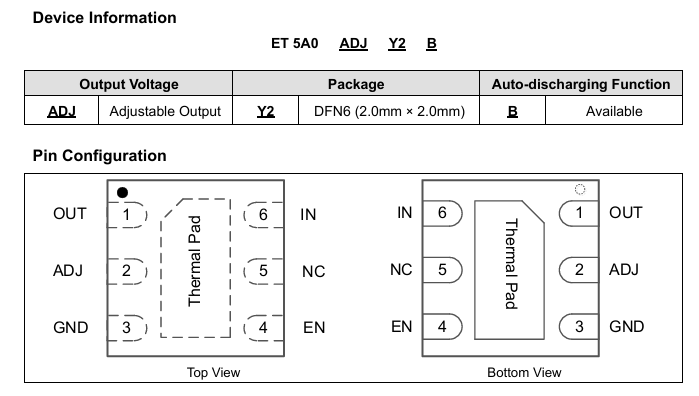

ET5A0ADJY2B引脚配置图

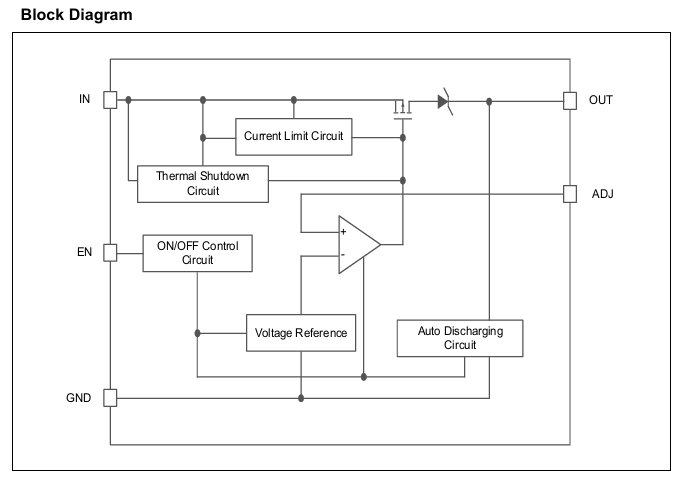

ET5A0ADJY2B功能框图

功能说明

输入电容

建议在输入引脚（IN）与接地引脚（GND）之间接入 1μF 陶瓷电容，对输入电源的毛刺与噪声进行去耦滤波。该电容容值可无上限增大。

输入电容必须尽可能贴近芯片摆放，以保障输入电压稳定、降低噪声。PCB 布线时，IN 引脚与 GND 引脚均需采用宽铜箔走线。

注意：若电源输出阻抗高、芯片输入电容偏小或未接入输入电容，电路可能出现振荡；若输出电容容值大于输入电容，同样有引发振荡的风险。

输出电容

LDO 稳定工作必须配置输出电容。推荐选用 1μF 陶瓷电容，温度特性等级为 X7R 或 X5R。

选用更大容值电容可优化负载瞬态、线性瞬态响应，减小电压下冲与过冲幅度。输出电容需尽量靠近 OUT 引脚与 GND 引脚放置。

使能引脚（EN）工作逻辑

将 EN 引脚置高电平 “H”，ET5A0ADJY2B 芯片开启工作。若无需开关控制功能，可将 EN 引脚直接接至 IN 引脚，使 LDO 持续处于工作状态。

限流保护

当 OUT 引脚输出电流超过限流阈值，或 OUT 引脚直接对地短路时，限流保护电路启动，将输出电流钳位在预设值，避免器件因过流、过热损坏。ET5A0ADJY2B 限流阈值为 1.4A。

过热关断保护

芯片结温升至约 + 155℃时，过热保护关闭输出，让器件降温；待结温回落至约 + 120℃后，输出通路重新开启。

受功耗、热阻与环境温度影响，过热保护电路会反复通断循环。该循环可限制稳压器发热功率，防止芯片过热损毁。

反向电流保护电路

常规工况下，若输出电压 VOUT 高于输入电压 VIN，PMOS 输出管的寄生二极管正向导通，电流会从 OUT 引脚倒灌至 IN 引脚。

ET5A0ADJY2B 可在 VIN 低于 VOUT 前切入反向保护模式：将 PMOS 输出管寄生二极管反向偏置，同时把栅极接至 OUT 引脚，关断 PMOS 输出管。

仅会有极小的反向电流 IREV，经内部分压电阻从 OUT 引脚流向 GND 引脚。

自动放电功能

EN 引脚置低电平 “L” 时，输出通路立刻关断，自动放电电路同步开启，快速泄放输出电容上的电荷，使 VOUT 电压在极短时间内跌落。自动放电功能为芯片标配功能。

输出电压设置

可通过两颗外部分压电阻实现输出电压可调。为保证电路性能，下分压电阻 R2 阻值建议取值 30kΩ～100kΩ 之间。
