ET552XXY1B

ET552XXY1B
产品型号:ET552XXY1B
制造商:etek(力芯微)
用途:低压LDO芯片
电压-电源:1.2V~5V
温度范围:-40°C~+85°C
封装:DFN4(1.0X1.0)
描述:430@1.1V;500mA Low Drop Enable Input;
说明书:点击下载
产品介绍

ET552XXY1B 低压输入 500mA 低压差线性稳压器(LDO)

etek(力芯微)ET552XXY1B 低压LDO芯片概述:

ET552XXY1B 是一款低压输入、输出电流 500 毫安的低压差线性稳压器(LDO)。其输入电压最低可达 1.2 伏;得益于片内集成低导通内阻功率管,输出电压精度提升至 ±2%。该芯片内部集成基准电压单元、误差放大器、分压电阻网络(用于设定输出电压)以及限流保护电路,可防止过流损坏器件。

ET552XXY1B 采用高性能 CMOS 制造工艺,能最大限度降低静态供电电流。芯片搭载低导通内阻 PMOS 传输管,实现更低的压差。该器件还具备芯片使能(CE)节能功能,可进一步降低功耗、延长电池续航;通过 CE 引脚能够将稳压器切换至待机模式。

产品特性

宽输入电压范围:1.2V~5V

固定输出电压可选:0.6V、0.85V、0.9V、1.0V、1.05V、1.1V、1.8V 等

可按需定制其他输出电压:电压区间 0.6V~3.6V

超低静态电流 (IQ):55 微安

最大输出负载电流:500 毫安

输出电压精度:±2%

压差:输出 1.1V、负载 500mA 工况下典型值 0.43V

优异的负载瞬态与线性瞬态响应性能

线性调整率:典型值 0.1%/V

内置折返式限流保护电路

内置恒斜率限流电路

内置自动放电电路

内置过热保护电路

封装型号及湿气敏感度等级 (MSL):

ET552XXY1B DFN4(1×1) MSL Tape and Reel, 10K/Reel 1;

应用领域:

适用于电池供电设备的恒压电源

适用于电视、笔记本电脑及家用电器的恒压电源

适用于便携设备的恒压电源

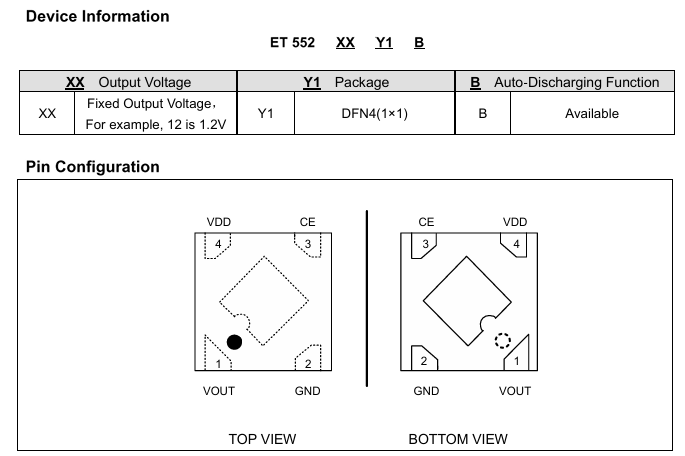

ET552XXY1B引脚配置图

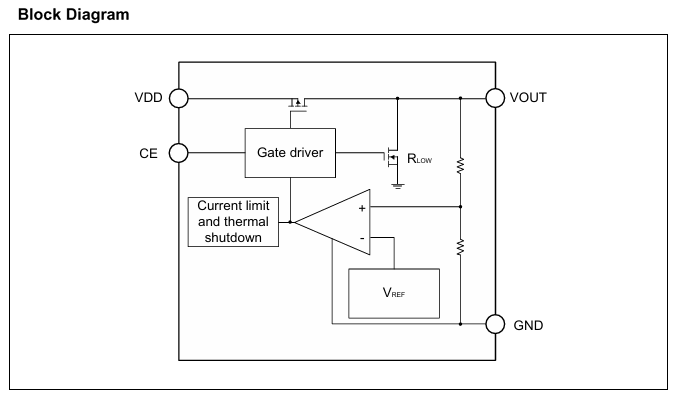

ET552XXY1B功能框图

建议在电源引脚 VDD 与地引脚 GND 之间外接 1μF 陶瓷电容,用于滤除输入电源的脉冲干扰与噪声。输入电容容值可无上限增大。该输入电容需尽可能贴近芯片摆放,保障输入电压稳定、降低噪声。PCB 布线时,VDD 与 GND 均需采用宽铜箔走线。

为保证 LDO 稳定工作,必须搭配输出电容。推荐输出电容容值范围 0.47μF~10μF(常规选用 1μF),等效串联电阻(ESR)范围 5mΩ~100mΩ。优先选用陶瓷电容,温度特性等级为 X7R 或 X5R。更大容值电容可优化负载 / 线性瞬态响应性能,提升瞬态波动表现;增大输出电容能够抑制输出电压下冲与过冲。输出电容需尽可能靠近 VOUT 输出引脚与 GND 地引脚放置。

将 CE 引脚置高电平 “H”,ET552XXY1B 即可开启工作。CE 引脚严禁悬空。若无需使用使能功能,可将 CE 引脚直接接 VDD,使 LDO 持续处于工作状态。

当 VOUT 输出电流超过限流阈值时,限流保护电路启动,将输出电流钳位至预设值,避免过流引发芯片过热损坏。

若将 CE 引脚置低电平 “L”,输出通路会立刻关断,同时内置自动放电电路开启,释放输出电容存储的电荷,可在极短时间内拉低 VOUT 输出电压。

当芯片结温升至约 160℃时,过热保护电路关断输出,让芯片降温;待结温回落至约 140℃后,输出通路重新开启。根据芯片功耗、热阻与环境温度不同,过热保护会反复启停循环。该循环机制限制稳压器的发热量,防止器件因高温永久损坏。

器件承受应力若超出绝对最大额定值所列范围,会造成芯片永久性损坏。上述数值仅为极限应力参数,不代表器件可在该条件或超出规格书工作区间的其他工况下正常运行。器件长期处于绝对最大额定工况,会大幅降低产品可靠性。
