ET552XXY1B

产品型号：ET552XXY1B

制造商：etek(力芯微)

用途：低压LDO芯片

电压-电源：1.2V to 5.0V

温度范围：-40°C~+85°C

封装：DFN4(1.0X1.0)

描述：430@1.1V；500mA Low Drop Enable Input；

说明书：点击下载

产品介绍

ET552XXY1B — 低输入电压 500mA 低压差线性稳压器

etek(力芯微)ET552XXY1B 低压LDO芯片概述：

ET552XXY1B 是一款低输入电压、输出电流 500mA 的低压差线性稳压器（LDO），最低输入电压可达 1.2V。

芯片内置低导通阻抗功率管，输出电压精度提升至 ±2%。器件内部集成基准电压源、误差放大器、分压电阻网络（用于设定输出电压）以及过流保护限流电路。

ET552XXY1B 采用高性能 CMOS 工艺，最大限度降低静态供电电流；搭配低导通电阻 PMOS 传输管，实现更低的压差。

芯片具备芯片使能（CE）节能功能，可延长电池续航时长。通过 CE 引脚能够将稳压芯片切换至待机模式。

产品特性

宽输入电压范围：1.2V ~ 5V

固定输出电压型号：0.6V、0.85V、0.9V、1.0V、1.05V、1.1V、1.8V 等

可按需定制其他输出电压：电压区间 0.6V~3.6V

极低静态电流：典型值 55μA

最大负载电流：500mA

输出电压精度：±2%

低压差：输出 1.1V、负载 500mA 工况下，典型压差 0.43V

优异的负载瞬态、线性瞬态响应性能

线性调整率：典型值 0.1%/V

内置折返限流保护电路

内置恒斜率限流电路

内置输出自动放电电路

内置过热保护电路

封装型号与湿气敏感等级：ET552XXY1B DFN4(1×1) MSL Tape and Reel, 10K/Reel 1

应用领域：

适用于电池供电设备的恒压电源

适用于电视、笔记本电脑及家用电器的恒压电源

适用于便携设备的恒压电源

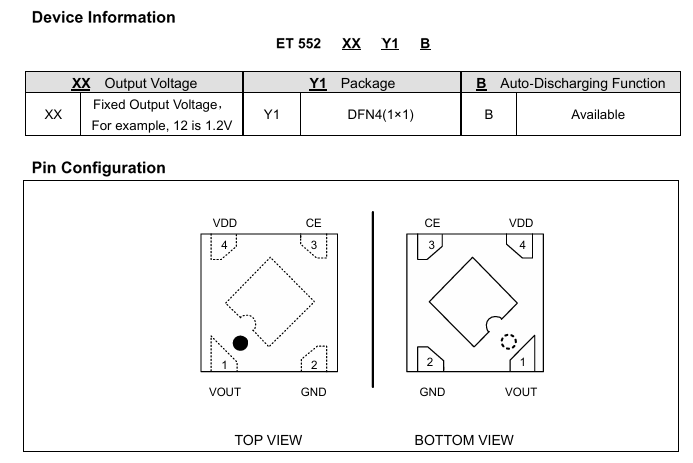

ET552XXY1B引脚配置图

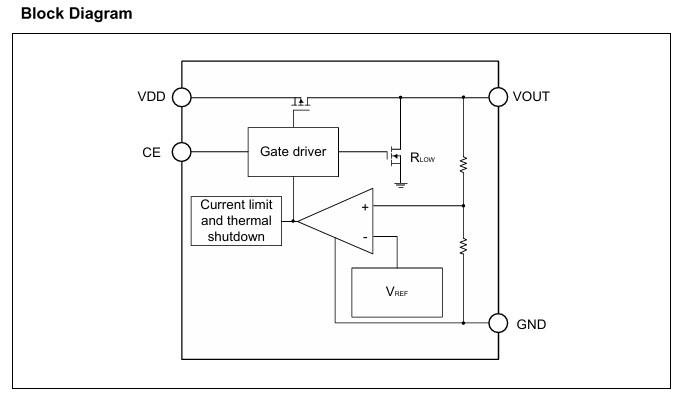

ET552XXY1B功能框图

功能说明

输入电容

建议在电源引脚 VDD 与地引脚 GND 之间接入 1μF 陶瓷电容，用于滤除输入电源的脉冲干扰与噪声。输入电容容量可无上限增大。

该输入电容必须尽可能贴近芯片摆放，保障输入回路稳定、降低噪声干扰。PCB 布线时，VDD 与 GND 走线均需采用宽铜箔走线。

输出电容

该 LDO 必须搭配输出电容才能稳定工作。推荐输出电容取值 0.47μF~10μF（常规选用 1μF），等效串联电阻 ESR 范围 5mΩ~100mΩ。

优先选用陶瓷电容，温漂特性规格为 X7R 或 X5R。更大容量电容可优化负载 / 线性瞬态响应，减小电压过冲与下冲。

输出电容需紧贴 VOUT 输出引脚与 GND 地引脚放置。

芯片使能控制（CE 引脚）

CE 引脚置高电平时，ET552XXY1B 芯片开启工作；禁止 CE 引脚悬空。

若无需开关控制功能，可将 CE 引脚直接接 VDD，使 LDO 持续处于工作状态。

限流保护机制

当 VOUT 输出电流超过限流阈值时，限流保护电路启动，将输出电流钳位在预设限值，避免过流造成芯片过热损坏。

自动放电功能

CE 引脚置低电平后，输出通路立即关断；同时自动放电电路开启，快速泄放输出电容储存的电荷，使 VOUT 电压在极短时间内回落至低位。

过热保护

当芯片结温升至约 160℃时，热保护电路关闭输出，芯片停止发热降温；待结温下降至约 140℃，输出通路重新开启。

受芯片功耗、封装热阻、环境温度影响，热保护会周期性反复启停。该循环机制可限制芯片发热功率，防止过热永久损坏器件。

绝对最大额定值说明

器件承受超过 “绝对最大额定值” 列表中的应力，会造成永久性损坏。本表仅为极限耐受参数，不代表器件可在此类条件下正常工作；长期处于极限额定工况，会严重影响芯片使用寿命与可靠性。
