ETQ553ADJYB

ETQ553ADJYB
产品型号:ETQ553ADJYB
制造商:etek(力芯微)
用途:低压LDO芯片
电压-电源:1.7V to 5.5V
温度范围:-40°C~+85°C
封装:DFN4 (1.2×1.2)
描述:350@1.8V;ADJ/1.0~3.6;500mA Low Drop ADJ Output;
说明书:点击下载
产品介绍

ETQ553ADJYB — 500mA 低压差线性稳压器

etek(力芯微)ETQ553ADJYB 低压LDO芯片概述:

ETQ553ADJYB 是一款基于 CMOS 工艺的低压差、低功耗线性稳压器,输出电流可达 500mA,具备低压差电压、高纹波抑制比、高精度输出以及低静态工作电流等特性。

ETQ553ADJYB 内部集成高精度基准电压模块、误差放大器、电压设定电阻网络、PMOSFET 功率传输管、热关断保护电路以及带短路防护的限流电路。

ETQ553ADJYB 采用高性能 CMOS 工艺,最大限度降低器件静态电流;内部搭载低导通电阻 PMOS 功率管,实现更低的压差。该器件还配备使能(EN)控制功能,可进一步降低功耗、延长电池续航时间。

ETQ553ADJYB 工作环境温度范围为 - 40℃~+105℃。

产品特性

宽输入电压范围:1.9V~5.5V

最大输出电流:500mA

可调输出电压范围:1.0V~3.6V(外部电阻设定)

极低静态工作电流:50μA

优异的负载 / 线性瞬态响应性能

内置过流保护与热关断电路

内置浪涌电流抑制电路及限流保护

内置自动放电电路

通过汽车电子 AEC-Q100 二级可靠性认证

料号与封装规格:DFN4 (1.2×1.2)

应用领域:

汽车恒压电源应用场景

车载信息娱乐系统与仪表总成

车身电子、车载照明供电

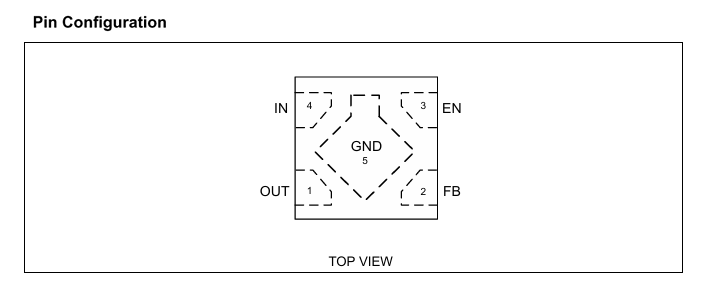

ETQ553ADJYB引脚配置

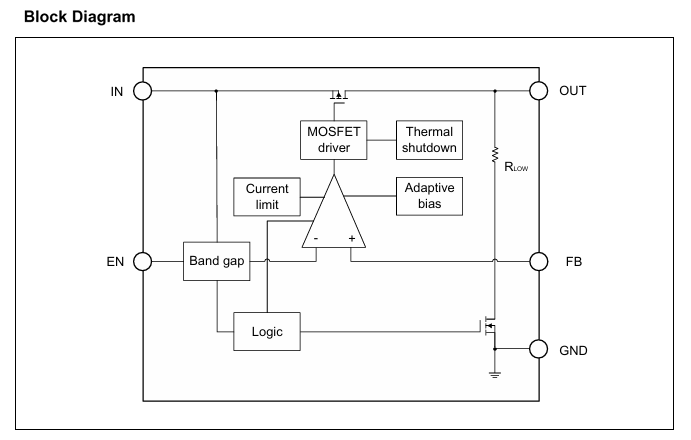

ETQ553ADJYB功能框图

功能说明

输入电容

建议在 IN 引脚与 GND 引脚之间连接一颗 2.2μF 电容,用于滤除输入电源的毛刺与噪声。输入电容容量可无上限增大;该电容需尽可能贴近芯片摆放,保证输入电压稳定、降低噪声。PCB 布线时,IN 与 GND 走线均需采用宽铜箔。

输出电容

LDO 稳定工作必须搭配输出电容。推荐使用 2.2μF 陶瓷电容,温度特性等级选用 X7R 或 X5R。更大容量电容可优化负载 / 线性瞬态响应,减小电压下冲、过冲,可按需增大容值。输出电容需紧贴 OUT 引脚与 GND 引脚放置。

使能引脚工作逻辑

EN 引脚置高电平时,ETQ553ADJYB 芯片开启。EN 引脚无内置下拉,若引脚悬空,芯片输出 VOUT 关断。

限流保护

当 OUT 引脚输出电流超过限流阈值,或 OUT 引脚直接短路至地时,限流保护触发,将输出电流钳位在预设值,避免过流与过热损坏芯片。

热关断保护

芯片结温升至约 + 155℃时,热保护电路关断输出,芯片降温;待结温回落至约 + 130℃后,输出通路重新开启。根据功耗、热阻与环境温度不同,热保护会反复开关输出,以此限制稳压器发热,防止高温烧毁器件。

自动放电功能

EN 引脚置低电平时,输出通路立即关闭,自动放电电路同步开启,释放输出电容存储电荷,使输出电压 VOUT 快速跌落。

输出电压

可通过外部两颗分压电阻调节输出电压。为保证电路性能,电阻 R2 取值范围为 100kΩ~1MΩ。

输出电压计算公式:

VOUT = (1 + R1/R2) × 0.8 (V)
