ET516XX

ET516XX - 高 PSRR低噪声300mA LDO

etek(力芯微)ET516XX 低压LDO芯片概述：

ET516XX 系列是具备自动放电功能的300mA低压差稳压器。该系列采用先进的CMOS工艺和PMOSFET传输器件，实现了高电源抑制比（PSRR）、低噪声、低dropout、低地电流、快速启动及出色的输出精度。

ET516XX 系列在使用1.0μF陶瓷输出电容时表现出色，通过精密电压参考和反馈回路，确保了优秀的调节性能和瞬态响应。

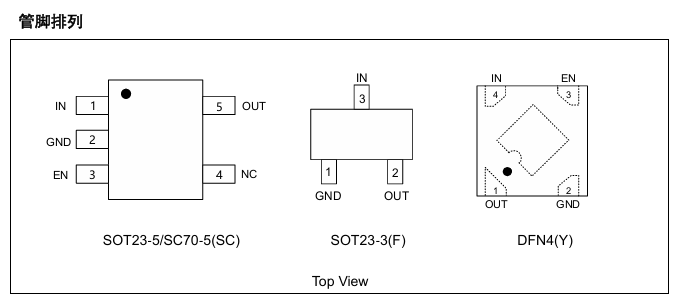

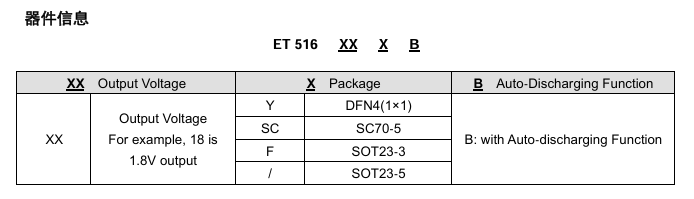

ET516XX 系列提供多种封装选项，包括SOT23-5、SOT23-3、SC70-5和DFN4，适用于不同设备的需求。 此外，ET516XX系列还提供标准固定输出电压，包括0.8V（ET51608）、1.0V（ET51610）、1.1V（ET51611）、

1.2V（ET51612）、1.5V（ET51615）、1.8V（ET51618）、2.4V（ET51624）、2.5V（ET51625）、2.8V（ET51628）、2.85V（ET516285）、2.9V（ET51629）、3.0V（ET51630）和3.3V（ET51633）。

特性

输入电压范围：1.9V to 5.5V

300mA负载电流能力

标准固定输出电压 :0.8V,1.0V,1.1V,1.2V, 1.5V, 1.8V, 2.4V, 2.5V, 2.8V, 2.85V, 2.9V, 3.0V and 3.3V etc.

极低的IQ静态功耗：45µA

低压差：190mV（典型值）@300mA负载，2.8V输出

极高的PSRR：75dB @ 1KHz

超低噪声：40μVrms（典型值）@ 1.2V输出

出色的负载/电源瞬态响应

具有自动放电功能

封装、包装及湿敏等级信息：

应用领域：

智能手机和移动电话

数码相机

便携式仪器

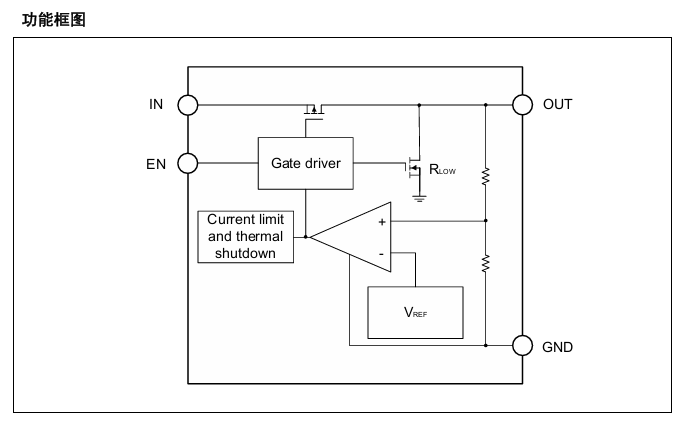

功能描述

输入电容

IN 和GND引脚之间建议连接1μF的陶瓷电容，以消除输入电源的毛刺和噪声。电容的容值可以无限制地增加。该输入电容必须尽可能靠近器件，以确保输入稳定并减少噪声。对于PCB布局，输入和地都需要宽的铜走线。输入电容应至少等于或大于输出电容，以获得良好的负载瞬态性能。

输出电容

为了确保低压差稳压器（LDO）的稳定性，需要一个输出电容。推荐的输出电容值范围为0.47μF至4.7μF，等效串联电阻（ESR）应在5mΩ到100mΩ之间，温度特性应达到X7R或X5R标准。较高的电容值有助于改善负载和线路的瞬态响应。为了减少跌落和过冲，可以适当增加输出电容。建议将输出电容尽可能靠近 OUT 和GND引脚放置。

使能与关闭操作

通过将EN引脚设置为高电平来打开ET516XX，将其拉低来关闭。如果不使用此功能，应将EN引脚与IN引脚相连，以使调节器输出始终处于开启状态。

超快速启动

启用后，ET516XX可以在几十微秒内提供全部功率，通常为80微秒。此功能将帮助负载电路实时进入和退出待机模式，最终延长移动电话和其他便携式设备的电池寿命。

限流保护

当OUT引脚的输出电流高于电流限制阈值或超过OUT引脚时，将触发电流限制保护并把输出电流钳制在大约500mA，以防止过电流和保护调节器免受过热损坏。

过温保护

当结温升至约+155°C时，过温保护会禁用输出，使设备得以冷却。当结温降至约+130°C时，输出电路将重新启用。根据功率耗散、热阻和环境温度的不同，热保护电路可能会反复开启和关闭。这种循环机制限制了调节器的散热，防止因过热而损坏。
