ET7H212T

产品型号：ET7H212T

制造商：etek(力芯微)

用途：高压LDO芯片

电压-电源：2.5V~16V

温度范围：-40°C to +85°C

封装：SOT23-5

描述：1.2/1.8,16V Input, 200mA LDO，680@1.8V

ET7H212T - 6V 输入型 30 µA、200 mA 低压差线性稳压器

etek(力芯微)ET7H212T 高压LDO芯片概述：

ET7H212T 系列为静态电流 30 微安、输出电流 200 毫安的低压差线性稳压器（LDO）。该产品采用先进 CMOS 工艺与 PMOSFET 传输管设计，具备低噪声、启动速度快、输出精度优异的特点。其动态瞬态增强功能可提升器件瞬态响应性能，适用于无线通信场景。

ET7H212T本产品提供 SOT89-3封装形式。

主要特性

输入电压范围宽：2.5V 至 16V

最大负载电流：200mA

静态电流典型值：30µA

压差：输出 1.2V、负载 200mA 时为 1000mV

压差：输出 1.8V、负载 200mA 时为 680mV

短路保护电流：100mA

优异的负载 / 线性瞬态响应

线性调整率典型值：0.01%/V

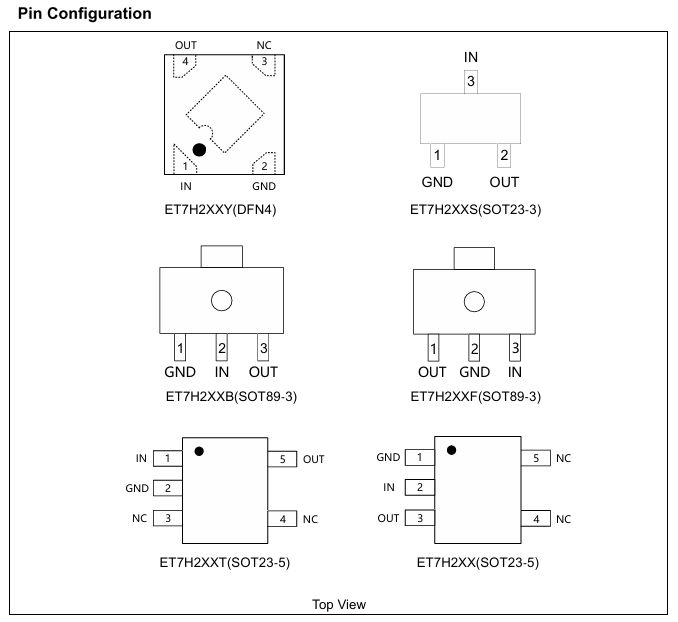

ET7H212T引脚封装图

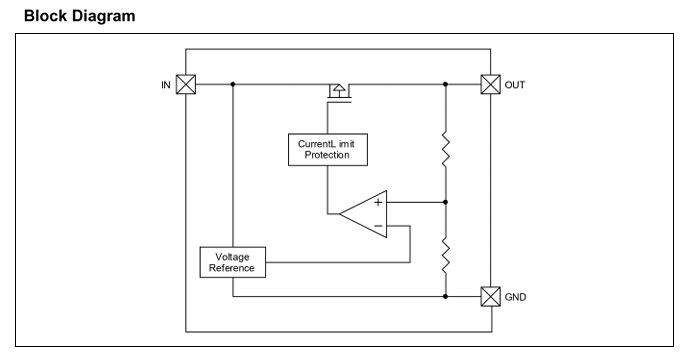

ET7H212T功能框图

ET7H2XX系列LDO电气参数规格表
参数	符号	测试条件	最小值	典型值	最大值	单位
输入电压工作范围	VIN		2.5		16	V
压差电压	VDROP	VOUT= 1.2V, IOUT = 200mA		1000	1300	mV
压差电压	VDROP	VOUT= 1.8V, IOUT = 200mA		680	1000	mV
直流电源静态电流	IQ	IOUT=0mA		30	60	μA
稳压输出电压	VOUT	IOUT=1mA	-2%		2%	V
输出电压线性调整率	RegLINE	VIN = VOUT +1V to 16V, IOUT = 10mA (ΔVOUT/ΔVIN/VOUT)		0.01	0.1	%/V
输出电压负载调整率	RegLOAD	IOUT from 1mA to 200mA VIN=VOUT+2V		30	60	mV
过流保护	ILMT	ROUT=1Ω		500		mA
电源抑制比	PSRR	f=1kHz, COUT=1μF, IOUT=20mA		53		dB
输出噪声	eN	10Hz to 100kHz, IOUT = 20mA, VOUT =1.2V		90* VOUT		μVRMS
