ET6H333

产品型号：ET6H333

制造商：etek(力芯微)

用途：高压LDO芯片

电压-电源：2.8V ~ 45V

温度范围：-40°C to +85°C

封装：SOT89-3

描述：3.3/3.6/ 5.0,High Input, Low IQ, 300mA LDO，1000@3.3V

说明书：点击下载

产品介绍

ET6H333 - 高输入电压、超低静态电流 300mA 低压差线性稳压器（LDO）

etek(力芯微)ET6H333 高压LDO芯片概述：

ET6H3XX 系列为高输入电压、超低静态电流的 300mA 低压差线性稳压器（LDO），带使能功能，工作电压范围 1.8V~5V。该产品专为电池供电类便携设备设计，可满足超低静态电流的应用需求。器件静态电流仅 3.0 微安，功耗极低，能有效延长电池续航；同时配备动态瞬态增强功能，可提升无线通信设备的瞬态响应性能。

ET6H333的最大输入电压可达3.3V。本产品提供 SOT89-3, SOT89-5, SOT23-5, SOT23-3, DNF4(1x1) 五种封装形式。

主要特性

宽输入电压范围：2.8V ~ 45V

最大负载电流：300mA

典型静态电流：仅 3.0 μA

固定输出电压：1.8V、2.5V、2.8V、3.0V、3.3V、3.6V、5V 等

低压差：输出 3.3V、负载 300mA 工况下，压差为 1000mV

优异的负载 / 线性瞬态响应性能

高纹波抑制比：1kHz 下可达 70dB

应用场景：

适用场景：消费类及工业设备稳压电路

开关电源后置稳压

电池充电器

硬盘驱动器控制器

ET6H3XX系列LDO 器件封装与包装规格表
零件型号	封装	包装规格	湿敏等级(MSL)
ET6H3XXF	SOT89-3	卷带包装，1000片/盘	3
ET6H3XXB	SOT89-3	卷带包装，1000片/盘	3
ET6H3XXS	SOT23-3	卷带包装，3000片/盘	3
ET6H3XXT	SOT23-5	卷带包装，3000片/盘	3
ET6H3XXL	SOT23-5	卷带包装，3000片/盘	3
ET6H3XX	SOT23-5（默认）	卷带包装，3000片/盘	3
ET6H3XXY	DFN4	卷带包装，10000片/盘	1

零件编号	各封装对应丝印标识								输出电压(V)
零件编号	SOT89-3		SOT23-3	DFN4	SOT23-5				输出电压(V)
	XXB	XXF	XXS	XXY	XX	XXT	XXE	XXL
ET6H318	18B	18F	18S	CX	18	18T	18E	18L	1.8V
ET6H325	25B	25F	25S	FX	25	25T	25E	25L	2.5V
ET6H328	28B	28F	28S	DX	28	28T	28E	28L	2.8V
ET6H330	30B	30F	30S	GX	30	30T	30E	30L	3.0V
ET6H333	33B	33F	33S	EX	33	33T	33E	33L	3.3V
ET6H336	36B	36F	36S	RX	36	36T	36E	36L	3.6V
ET6H350	50B	50F	50S	ZX	50	50T	50E	50L	5.0V

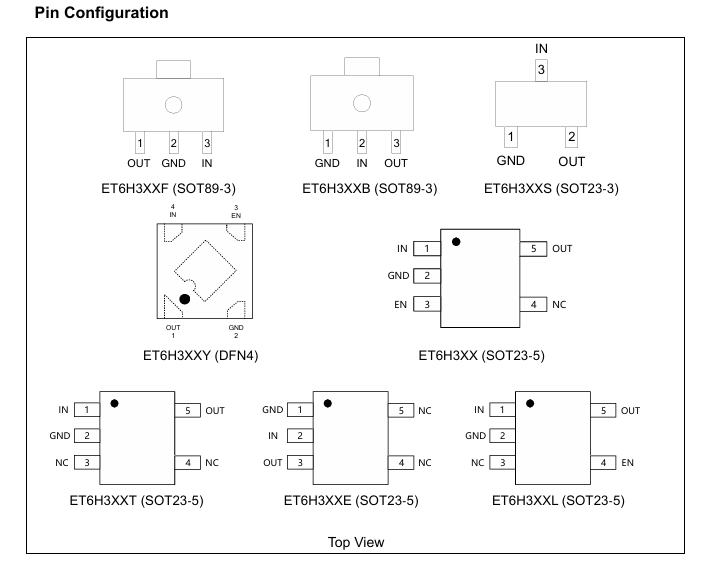

ET6H333引脚封装图

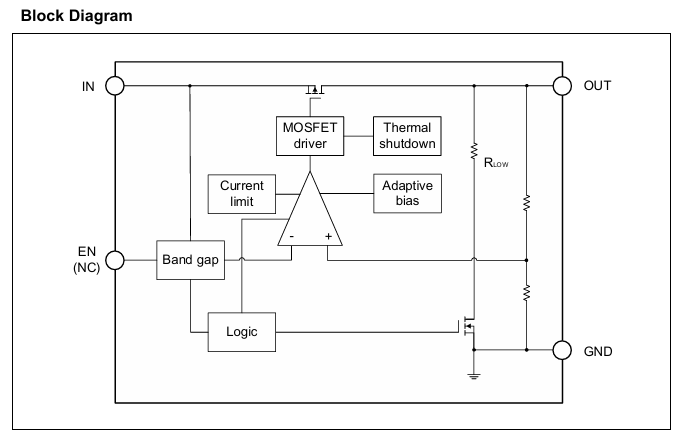

ET6H333功能框图

线性稳压器电气参数规格表
符号	参数	测试条件	最小值	典型值	最大值	单位
VIN	工作输入电压	环境温度Tₐ = +25℃	2.8		45	V
Vₒᵤₜ	输出电压	-40℃ ≤ 环境温度Tₐ ≤ 85℃	-2%		2%	V
I_Q	静态电流	输出电流Iₒᵤₜ = 0mA		3	6	μA
I_Q₋ₒFF	待机电流	使能引脚电压Vₑₙ = 0V，环境温度Tₐ = 25℃		0.1	1	μA
LineREG	线性调整率	输入电压Vᵢₙ = 输出电压Vₒᵤₜ +1V 至 45V，输出电流Iₒᵤₜ = 10mA (ΔVₒᵤₜ / ΔVᵢₙ / Vₒᵤₜ)		0.05	0.2	%/V
V_DROP	压差电压 (输出电流Iₒᵤₜ=300mA)	输出电压Vₒᵤₜ=1.8V		1350	1650	mV
		输出电压Vₒᵤₜ = 2.5V		1150	1400	mV
		输出电压Vₒᵤₜ = 2.8V		1100	1400	mV
		输出电压Vₒᵤₜ = 3.0V		1050	1350	mV
		输出电压Vₒᵤₜ = 3.3V		1000	1300	mV
		输出电压Vₒᵤₜ = 3.6V		950	1200	mV
		输出电压Vₒᵤₜ = 5V		900	1200	mV
LoadREG	负载调整率	1mA ≤ 输出电流Iₒᵤₜ ≤ 300mA，输入电压Vᵢₙ = 输出电压Vₒᵤₜ+2V			40	mV
I_LMT	电流限制	输入电压Vᵢₙ = 输出电压Vₒᵤₜ+2V		350	650	mA
I_SC	短路电流限制	输入电压Vᵢₙ = 输出电压Vₒᵤₜ+2V			130	mA
V_ENH	使能引脚阈值电压 (若使能引脚存在)	使能输入电压"高"	1.2			V
V_ENL	使能引脚阈值电压 (若使能引脚存在)	使能输入电压"低"			0.4	V
I_EN		使能引脚电压Vₑₙ=0-45V			1	uA
PSRR		频率f = 1 kHz，输入电压Vᵢₙ = 输出电压Vₒᵤₜ+1V，输出电流Iₒᵤₜ = 20mA		70		dB
e_N	输出噪声电压	输入电压Vᵢₙ = 输出电压Vₒᵤₜ+2V，输出电流Iₒᵤₜ = 1mA 频率f = 10Hz 至 100KHz，输出电压Vₒᵤₜ=3.3V，输出电容Cₒᵤₜ = 1μF		150		μVrms
T_SD	热关断温度	从环境温度Tₐ=+25℃上升时		155		℃
T_SDH	热关断迟滞	从热关断温度下降时		30		℃
