ET5HAADJ - 20V、1A 高速低压差线性稳压器（LDO）
etek(力芯微)ET5HAADJYB 高压LDO芯片概述：
ET5HAADJ 是一款带使能功能的低噪声低压差线性稳压器（LDO），输出电压范围为0.8V~5.5V。该器件具备低噪声、高电源抑制比（PSRR）以及低压差的特性，非常适用于便携式消费类电子产品。

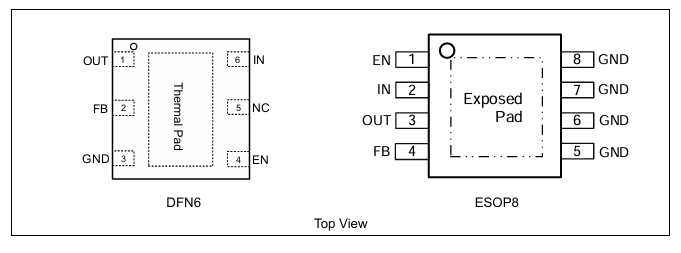

ET5HAADJ 的最大输入电压可达 20V。本产品提供 ESOP8、DFN6 两种封装形式。
主要特性
工作输入电压范围：2.7V~20V
最大输出电流：1A
输出电压精度：±2%
可调输出电压：0.8V~5.5V，反馈电压 0.6V
静态待机电流：典型值 100 微安
高纹波抑制能力：1 千赫兹下为 80 分贝
低压差：输出电压≥2V、输出电流 1A 时，典型值 0.6V
应用场景：
适用场景：消费类及工业设备稳压电路
开关电源后置稳压
电池充电器
硬盘驱动器控制器
| 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| VIN⁽⁴⁾ | 工作输入电压 | - | 2.7 | - | 20 | V |
| VOUT | 输出电压 | TA = +25℃ | -2% | - | 2% | V |
| -40℃ ≤ TA ≤ 85℃ | -3% | 3% | ||||
| VREF | 基准电压 | TA = +25℃ | 0.588 | 0.6 | 0.612 | V |
| LineReg | 线性调整率 | 2.8V ≤ VIN ≤ 20V，IOUT = 10mA | - | 0.05 | 0.2 | %/V |
| VDROP⁽⁵⁾ | 压差（IOUT=1A, VIN≥2.7V，-40℃ ≤ TA≤125℃） | VOUT=1.8V | - | 750 | 800 | mV |
| VOUT=3.3V | 480 | 600 | ||||
| VOUT=5.0V | 450 | 550 | ||||
| VDROP⁽⁵⁾ | 压差（IOUT=500mA, VIN≥2.7V，-40℃ ≤ TA≤125℃） | VOUT=1.8V | - | 650 | 900 | mV |
| VOUT=3.3V | 210 | 450 | ||||
| VOUT=5.0V | 200 | 400 | ||||
| LoadReg | 负载调整率 | 1mA ≤ IOUT ≤ 800mA，VIN=VOUT+1V | - | - | 40 | mV |
| ILMT | 限流值 | VIN=VOUT+1V | 1.04 | 1.3 | - | A |
| ISHORT | 短路限流值 | VOUT = 0V | - | 330 | - | mA |
| IQ | 静态电流 | IOUT = 0mA | - | 160 | 190 | μA |
| IQ_OFF | 关断待机电流 | VEN = 0V，TA = +25℃ | - | 0.1 | 1 | μA |
| VENH | 使能引脚高电平阈值电压 | 使能输入电压 “高” | 1.4 | - | - | V |
| VENL | 使能引脚低电平阈值电压 | 使能输入电压 “低” | - | - | 0.4 | V |
| IEN | 使能引脚电流 | VEN ≤ VIN ≤ 20V | - | 1 | - | μA |
| PSRR | 电源抑制比（纹波抑制） | f = 1 kHz | - | 80 | - | dB |
| f = 100 kHz | 70 | |||||
| f = 1 MHz，VIN=VOUT+2V，IOUT = 50mA | 65 | |||||
| eN | 输出噪声电压 | VIN = VOUT+1V，IOUT = 1mA， | - | 30* VOUT | - | μVrms |
| f = 10Hz 到 100kHz， | ||||||
| VOUT=3V，COUT = 1μF⁽⁴⁾⁽⁵⁾ | ||||||
| RLOW | 主动输出放电电阻 | VIN = 4V，VEN = 0V | - | 300 | - | Ω |
| TSD | 过热关断温度 | 温度从 TA=+25℃⁽⁶⁾开始上升 | - | 150 | - | ℃ |
| TSDH | 过热关断迟滞温度 | 温度从 TSD 开始下降⁽⁶⁾ | - | 25 | - | ℃ |
