ET5H6ADJY

产品型号：ET5H6ADJY

制造商：etek(力芯微)

用途：高压LDO芯片

电压-电源：2.5V ~ 24V

温度范围：-40°C~+85°C

封装：DFN6

描述：ADJ/1.0~5.0，High Input, Ultra-high PSRR, 300mA LDO，600@3.3V

说明书：点击下载

产品介绍

ET5H6ADJY - 高输入电压、超高电源抑制比 300mA 低压差线性稳压器（LDO）

etek(力芯微)ET5H6ADJY 高压LDO芯片概述：

ET5H6ADJY 是一款高输入电压、超高电源抑制比的 300mA 低压差线性稳压器（LDO），带使能功能，输出电压可调范围为 1.0V~5.0V。该器件专为采用电池供电的便携设备设计，适配低静态电流应用场景。其静态电流仅 50 微安，可有效延长电池续航；同时搭载动态瞬态增强功能，能优化无线通信设备的瞬态响应性能。

ET5H6ADJY 采用 DFN6 (2mm×2mm) 封装。

主要特性

宽输入电压范围：2.5V ~ 24V

最大负载电流：300mA

典型静态电流：50μA

可调输出电压范围：1.0V ~ 5.0V

输出 3.3V、负载 150mA 工况下，压差低至 270mV

优异的负载 / 线性瞬态响应特性

1kHz 频率下，纹波抑制比高达 90dB

应用场景：

手持设备

便携信息设备

电池供电设备

可穿戴设备

物联网（IoT）

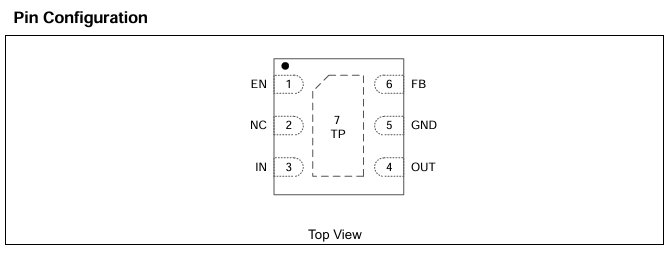

ET5H6ADJY引脚配置

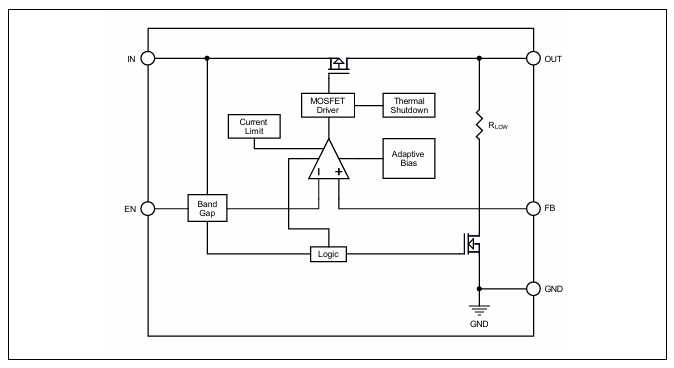

ET5H6ADJY功能框图

符号	参数名称	测试条件	最小值	典型值	最大值	单位
\(V_{IN}^{(4)}\)	工作输入电压	-	2.5	-	24	V
\(V_{FB}\)	反馈电压	\(T_A = +25℃\)	0.591	0.6	0.609	V
\(V_{FB}\)	反馈电压	\(-40℃ ≤ T_A ≤ 85℃\)	0.588	-	0.612	V
LineREG	线性调整率	\(V_{OUT}+2 ≤ V_{IN} ≤ 24V, I_{OUT} = 10mA\)	-	0.05	0.2	%/V
LineREG	线性调整率	\(2.5V ≤ V_{IN} ≤ 24V, I_{OUT} = 10mA @ V_{OUT}=1.95V\)	-	0.05	0.2	%/V
\(V_{DROP}^{(5)}\)	压差电压（\(I_{OUT}=300mA\)）	\(V_{OUT} = 3.3V, T_A = +25℃\)	-	600	950	mV
\(V_{DROP}^{(5)}\)	压差电压（\(I_{OUT}=150mA\)）	\(V_{OUT} = 3.3V, T_A = +25℃\)	-	270	450	mV
\(V_{DROP}^{(5)}\)	压差电压（\(I_{OUT}=100mA\)）	\(V_{OUT} = 1.95V, T_A = +25℃\)	-	-	550	mV
LoadREG	负载调整率	\(1mA ≤ I_{OUT} ≤ 300mA, V_{IN} = V_{OUT}+2V, T_A=+25℃\)	-	20	40	mV
LoadREG	负载调整率	\(1mA ≤ I_{OUT} ≤ 100mA, V_{IN}=2.5V, V_{OUT}=1.95V, T_A=+25℃\)	-	20	40	mV
\(I_{LMT}\)	限流值	\(V_{IN} = V_{OUT}+2V, T_A = +25℃\)	350	600	900	mA
\(I_{SHORT}\)	短路限流值	\(V_{IN} = V_{OUT}+2V, T_A = +25℃\)	80	150	220	mA
\(I_{Q\_ON}\)	工作静态电流（\(I_{OUT}=0mA\)）	\(I_{OUT} = 0mA, T_A = +25℃\)	-	50	80	µA
\(I_{Q\_ON}\)	工作静态电流（\(V_{IN}=2.5V@V_{OUT}=1.95V\)）	\(V_{IN}=2.5V@V_{OUT}=1.95V\)	-	60	90	µA
\(I_{Q\_OFF}\)	待机电流	\(V_{EN} = 0V, T_A = 25℃, V_{IN}=2.5V, V_{IN} = V_{OUT}+2V\)	0.1	-	1	µA
\(V_{ENH}\)	使能引脚高电平阈值	使能输入高电平	1	-	-	V
\(V_{ENL}\)	使能引脚低电平阈值	使能输入低电平	-	-	0.4	V
\(I_{EN}\)	使能引脚电流	\(V_{EN}=0-24V\)	-	1	2	µA
PSRR	电源抑制比	\(f = 1kHz, V_{IN} = V_{OUT}+2V, I_{OUT} = 20mA\)	70	90	-	dB
\(e_N^{(6)}\)	输出噪声电压	\(V_{IN} = V_{OUT}+2V, I_{OUT} = 1mA, f = 10Hz~100KHz, (V_{OUT}=3.3V) C_{OUT} = 1µF\)	-	70	95	µVrms
\(R_{DIS}\)	输出放电 FET 导通电阻	\(V_{EN}<V_{IL}\)（输出禁用）	40	100	160	Ω
