ET8330A

产品型号：ET8330A

制造商：etek(力芯微)

用途：降压DC/DC芯片

电压-电源：2.5V~5.5V

温度范围：-40°C~+85°C

封装：WLCSP15

描述：3A, Sync, ACOT,I2C Control、ADJ/Default 0.6V 0.5~1.3、200mA

说明书：点击下载

产品介绍

ET8330A - 带 I2C 接口的 3A 同步降压转换器（DC-DC降压芯片）

etek(力芯微)ET8330A 降压DC/DC芯片概述：

ET8330A 是一款带 I2C 接口的同步降压转换器。可通过 I2C 总线对输出电压以及动态电压缩放（DVS）压摆率进行编程配置。

在中等及重载工况下，转换器工作于 PWM 模式，准固定开关频率为 2.4MHz。轻载工况时，将 VSEL 引脚拉低，芯片可进入脉冲频率调制（PFM）模式以实现高效率。PFM 模式下，典型静态电流仅约 30μA。即便静态电流极低，得益于内部采用 ** 自适应恒定导通时间（ACOT）** 架构，ET8330A 仍具备优异的负载瞬态响应性能。

若将 VSEL 引脚拉高，芯片将不受负载大小影响，始终强制工作在 PWM 模式。关断模式下，芯片供电典型电流仅约 0.2μA。

ET8330A 采用小型 WLCSP15 封装，尺寸为 1.15mm × 1.95mm。

主要特性

可编程输出电压：0.5V ~ 1.3V

输入电压范围：2.5V ~ 5.5V

支持动态电压缩放（DVS）可编程压摆率

准固定开关频率：2.4MHz

轻载工况支持 PFM 工作模式

优异的负载瞬态响应性能

最大输出电流可达 3A

PFM 模式空载输入电流：典型 30μA

内置热关断及过流保护功能

封装：WLCSP15（尺寸 1.15mm × 1.95mm，引脚间距 0.4mm）

应用场景：

应用处理器

硬盘驱动器、LPDDR3、LPDDR4 内存

平板电脑、笔记本电脑、超便携 PC

智能手机

手持终端设备

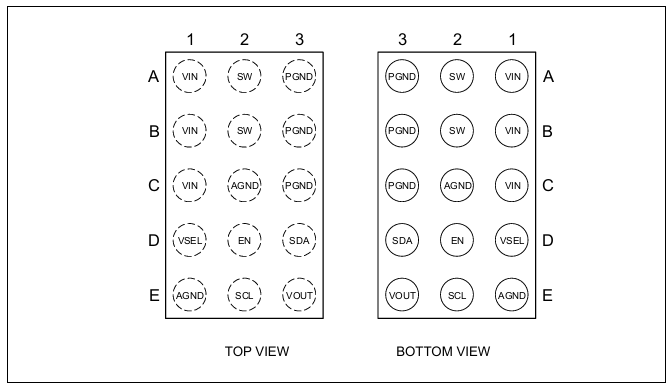

ET8330A引脚图

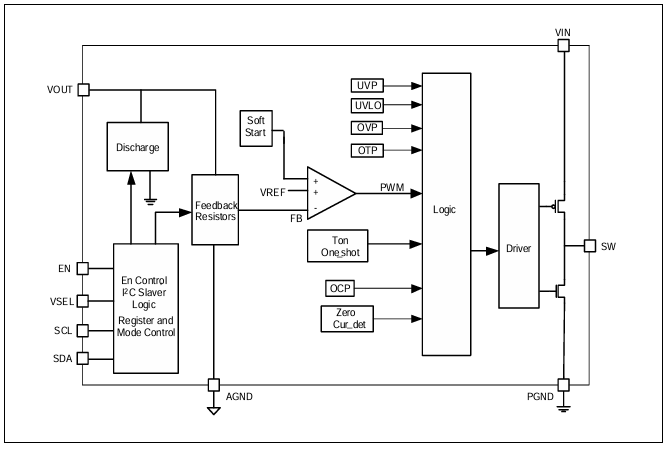

ET8330A功能框图

ET8330A 是一款同步降压转换器，输入电压范围为 2.5V～5.5V，可连续输出高达 3A 电流。输出电压范围 0.5V～1.3V，可通过 I2C 接口动态编程配置。芯片采用自适应恒定导通时间（ACOT）架构，具备优异的瞬态响应性能；采用该架构后，即便搭配低 ESR 陶瓷输出电容，也可轻松维持环路稳定。

在稳态 PWM 工作模式下，反馈电压与基准电压进行比较。当反馈电压低于基准电压时，触发单次导通定时器，高端功率场效应管开启。导通时间结束后，高端功率 MOS 管关断、低端功率 MOS 管导通，直到反馈电压再次低于基准电压，进入下一个周期。

在自动 PFM 模式下，高端 MOS 管的导通时间与 PWM 模式保持一致。但由于负载较轻，输出电压放电耗时更长；因此导通时间结束后，高端功率 MOS 管的关断时间会相应大幅拉长，开关频率随之自动降低。

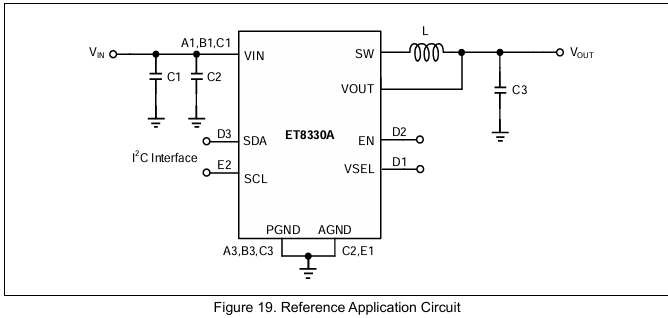

ET8330A应用电路图

元器件	参数规格	封装尺寸	料号与供应商
电感 L	470nH	2016	DFE201612E-R47M（村田 muRata）
电容 C₁	10μF / 10V	603	CL10A106KP8NNNC（三星 SAMSUNG）
电容 C₂	100nF / 10V	402	CL05B104KO5NNNC（三星 SAMSUNG）
电容 C₃	3×22μF / 6.3V	603	CL10A226MQ8NRNC（三星 SAMSUNG）
