ET8134

产品型号：ET8134

制造商：etek(力芯微)

用途：降压DC/DC芯片

电压-电源：4.5V~38V

温度范围：-40°C~+85°C

封装：EOSP8

描述：3A, Sync, ACOT、ADJ/0.923~12.0、400mA

ET8134 - 输入电压 4.5V~38V、3A 同步降压稳压器（DC-DC降压芯片）

etek(力芯微)ET8307 降压DC/DC芯片概述：

ET8134 是一款高集成度、宽输入电压、3A 输出同步降压转换器。该芯片经过优化，外围元器件数量极少，同时具备低待机电流特性。

本转换器采用自适应恒定导通时间（ACOT）架构，拥有快速瞬态响应能力。芯片可兼容低等效串联电阻（ESR）输出电容以及超低 ESR 陶瓷电容，无需外接补偿元件。轻载工作时，ET8134 工作在 ** 脉冲频率调制（PFM）** 模式，可维持高效率运行。

ET8134 采用 ESOP8 封装。

主要特性

3A 转换器内置 130mΩ、100mΩ MOS 管

采用 ACOT 模式控制，瞬态响应速度快

输入电压范围：4.5V ~ 38V

输出电压范围：反馈阈值电压～12V

反馈基准电压典型值：0.923V

轻载工作时为 PFM 调制模式

开关频率：600KHz

关断静态电流：小于 5μA

支持预偏置输出电压启动

逐周期限流保护

打嗝模式过流保护

非锁存式欠压保护 (UVP)、过温保护 (TSD)

固定软启动时间：1.0ms

型号	湿敏等级	封装	包装方式
ET8134	MSL	ESOP8	卷带包装，每卷 2.5K

应用场景：

数字电视电源、安防监控设备

影碟播放器

家用网络终端

数字机顶盒

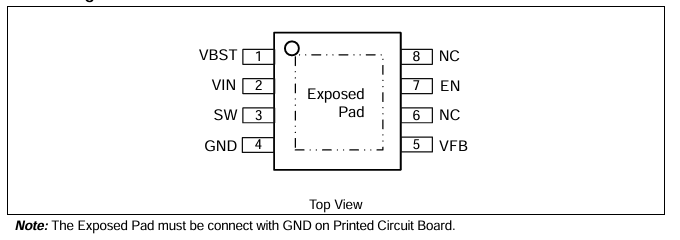

ET8134引脚图

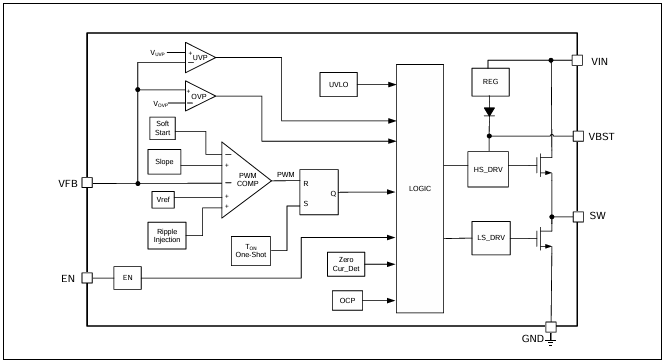

ET8134功能框图

逻辑电路、稳压模块、高端驱动、低端驱动、接地、自举电源、开关节点

ET8134 是一款高集成度 3A 同步降压转换器。芯片采用 ** 自适应恒定导通时间（ACOT）** 工作模式，可适配低等效串联电阻（低 ESR）输出电容，包括特种聚合物电容、多层陶瓷电容，无需复杂的外部补偿电路。器件具备优异的快速瞬态响应性能，可降低所需输出电容容量。

自适应导通时间控制与 PWM 工作模式

ET8134 主控制模式为脉冲宽度调制（PWM），架构采用 ACOT。该控制方式搭配低 ESR 电容、陶瓷输出电容均可实现准固定频率及稳定工作。

每个开关周期起始时刻，高端 MOS 管导通；单次定时计时器计时结束后，高端功率 MOS 管关断。该单次导通时长与输入电压 \(V_{IN}\) 成正比、与输出电压 \(V_{O}\) 成反比，可在全输入电压范围内实现准固定频率，因此称为自适应恒定导通时间控制。

当反馈电压低于基准电压时，单次计时器复位，高端功率 MOS 管重新导通。芯片内部生成模拟斜坡信号来等效模拟输出纹波，不再依赖输出电容的 ESR来实现环路稳定。

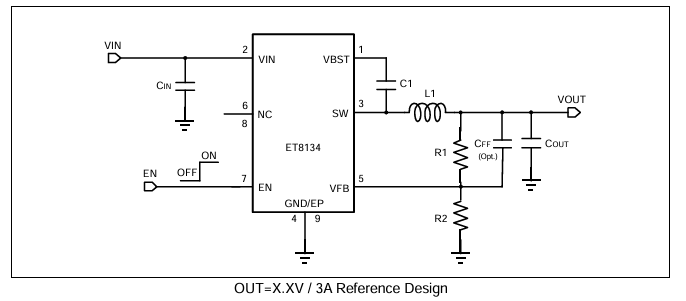

ET8134应用电路图

参数（Parameter）	示例值（Example Value）
输入电压范围（Input voltage range）	4.5 ~ 38V
输出电压（Output voltage）	1.05V
瞬态响应，1.5A 负载阶跃（Transient response, 1.5A load step）	输出电压变化 ΔVOUT = ±2.5%
输入纹波电压（Input ripple voltage）	400mV
输出纹波电压（Output ripple voltage）	30mV
额定输出电流（Output current rating）	3A
工作频率（Operating frequency）	600KHz
