ET81315

产品型号：ET81315

制造商：etek(力芯微)

用途：低压LDO芯片

电压-电源：4.2V~24V

温度范围：-40°C~+85°C

封装：SOT23-6

描述：3A, Sync, ACOT、ADJ/0.805~13、300mA

说明书：点击下载

产品介绍

ET81315 - 24V、3A、650kHz 同步降压转换器（LDO）芯片、集成电源良好指示、软启动、强制连续导通模式功能

etek(力芯微)ET81315 降压DC/DC芯片概述：

ET81315 是一款全集成高频、宽输入电压、3A 输出同步降压转换器，采用同步工作模式，可在全输出负载电流范围内实现更高转换效率。

该转换器采用自适应恒定导通时间（ACOT）架构，具备优异的快速瞬态响应性能；可兼容低等效串联电阻（ESR）输出电容及超低 ESR 陶瓷电容，无需外置补偿元件。

芯片具备完善的保护功能，包含：短路保护 (SCP)、过流保护 (OCP)、欠压保护 (UVP) 及热关断保护。

ET81315 仅需少量常规通用外围器件即可搭建应用电路，封装形式为 SOT-583。

主要特性

内置 75mΩ / 40mΩ MOS 管，3A 降压转换器

ACOT 模式控制，负载瞬态响应速度快

输入电压范围：4.2V ~ 24V

反馈基准电压：典型值 0.805V

输出电压范围：基准电压～13V

无开关工作状态下静态电流低至 200μA

高效率同步模式工作

支持强制 PWM 工作模式（FCCM）

开关频率：650kHz

可编程软启动时间

电源正常状态（PG）指示功能

支持预偏置输出电压启动

逐周期限流保护

打嗝模式过流保护

非锁存式欠压保护 (UVP)、热关断保护 (TSD)

ET81315 MSL SOT-583 (2.1mm ×1.6mm) Tape and Reel , 5K Reel 3

应用场景：

游戏机

数字机顶盒

平板电视及显示器

通用应用 / 通用场合

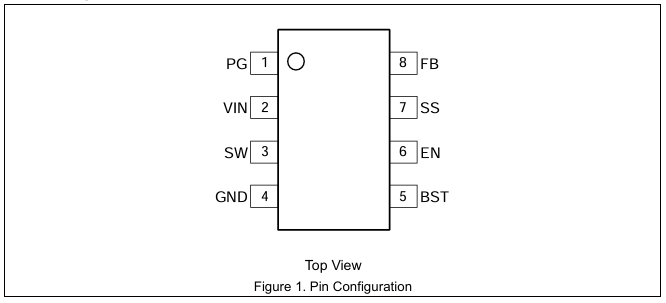

ET81315引脚图

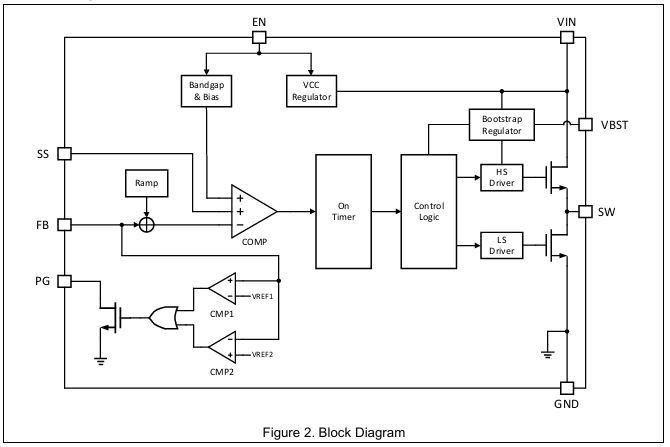

ET81315功能框图

ET81315应用电路图
