ET81313

产品型号：ET81313

制造商：etek(力芯微)

用途：降压DC/DC芯片

电压-电源：4.5V~17V

温度范围：-40°C~+85°C

封装：SOT-563

描述：3A, Sync, ACOT、ADJ/0.60~7.0、200mA

说明书：点击下载

产品介绍

ET81313 - 200mA 3A 同步降压稳压器（LDO）芯片

etek(力芯微)ET81313 降压DC/DC芯片概述：

ET81313 是一款高集成度、宽输入电压、3A 输出同步降压转换器。

该芯片经过优化，只需最少外围元器件即可工作，同时兼顾极低待机功耗设计。

本转换器采用自适应恒定导通时间（ACOT）架构，具备快速瞬态响应能力；同时兼容低等效串联电阻（ESR）输出电容与超低 ESR 陶瓷电容，无需额外配置外部补偿元件。

轻载工作状态下，ET81313 工作于脉冲频率调制（PFM）模式，可维持高效率运行。

ET81313 采用 SOT-563 封装。

主要特性

内置 60mΩ、34mΩ 场效应管的 3A 转换器

采用 ACOT 模式控制，瞬态响应速度快

输入电压范围：4.5V ~ 17V

输出电压范围：0.6V ~ 7V

轻载工作时采用 PFM 工作模式

开关频率：1.2MHz

关断电流低，小于 8μA

支持预偏置输出电压启动

逐周期过流限流

打嗝模式过流保护

非锁存式欠压保护（UVP）及热关断保护（TSD）

固定软启动时间：1.0ms

应用场景：

数字电视电源、安防监控设备

碟片播放器

家用网络终端

数字机顶盒

ET81313引脚图

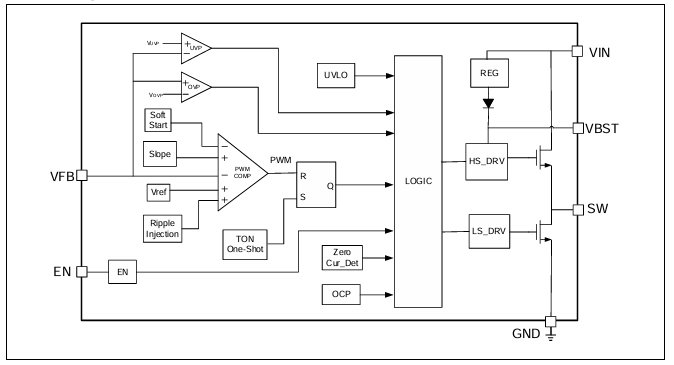

ET81313功能框图

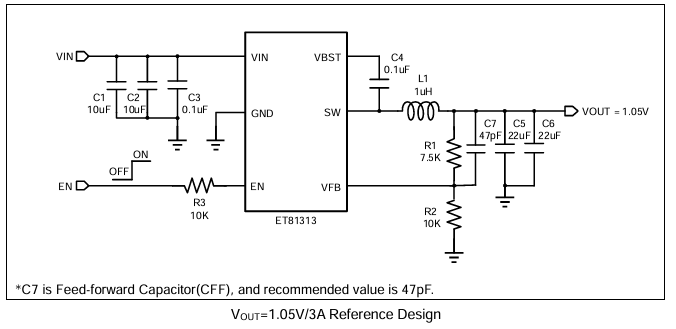

ET81313应用电路图
