ET5A5ADJZB

产品型号：ET5A5ADJZB

制造商：etek(力芯微)

用途：双电源LDO芯片

电压-电源：2.7V~5.5V

温度范围：-40°C~+85°C

封装：WLCSP6(0.4 Pitch)

描述：120@1.0V、ADJ/0.5~3.0、1500mA

ET5A5ADJZB双电源LDO概述：

etek(力芯微)ET5A5ADJZB是一款基于 CMOS 工艺的低压差、低功耗线性稳压器，采用 NMOS 传输晶体管设计，支持1500mA 输出电流，并配备独立偏置电源引脚（VBIAS）。

该器件输出电压稳定性高、精度高，同时具备低噪声、高纹波抑制比、静态功耗低的特性，非常适用于空间受限、对噪声敏感的应用场景。

ET5A5ADJZB 内部集成了精密基准电压模块、误差放大器、过热关断电路以及限流保护电路。

主要特性

宽输入电压范围：输出电压 + 压差至 5.5V，且需小于偏置电源电压 (VBIAS)

宽偏置电源电压范围：2.7V ~ 5.5V

输出电压范围：0.5V ~ 3.0V

极低偏置电源输入电流：60μA

超低压差：输出 1V、负载 1.5A 时，压差仅 120mV

内置过流保护及过热关断电路

内置自动放电电路（可配置）

内置欠压锁定功能

应用场景

电信工业及消费类电子设备

FPGA、DSP 及逻辑电路供电

开关电源后级稳压

有特定启动时间 / 上电时序要求的应用场景

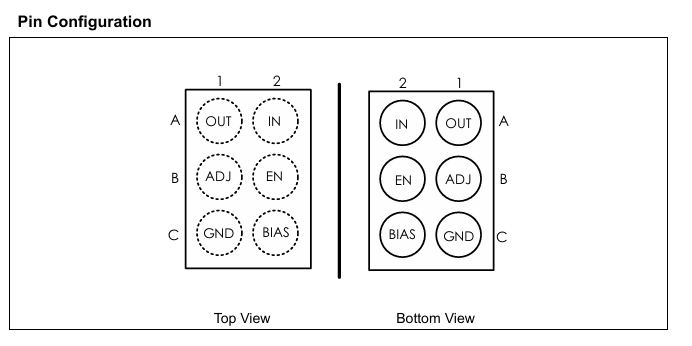

ET5A5ADJZB封装图

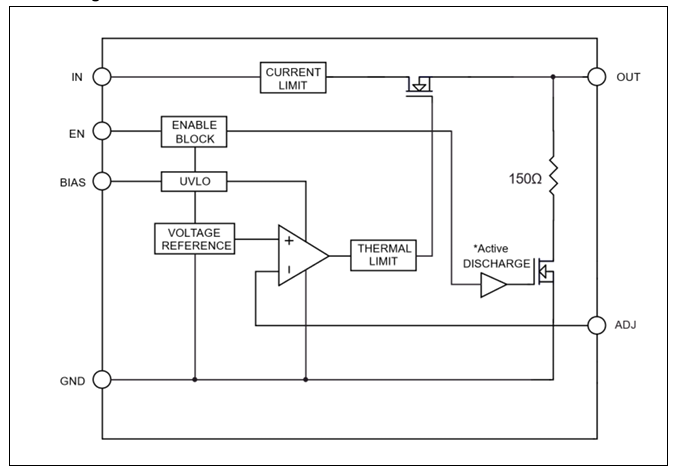

ET5A5ADJZB功能框图

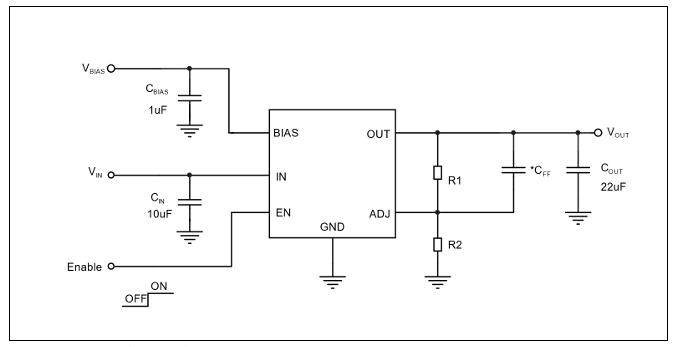

ET5A5ADJZB电路图
