ET5C208M

产品型号：ET5C208M

制造商：etek(力芯微)

用途：快闪记忆体

电压-电源：2.2V to 5.5V

温度范围：-40°C~+85°C

封装：ESOP8

描述：135@1.0V、3000mA、ADJ/0.8~3.6

etek(力芯微)ET5C208M双电源LDO一款 3A 负载电流超低压差线性稳压器芯片

ET5C208M双电源LDO概述：

ET5C208M 是一款基于 CMOS 工艺的超低压差线性稳压器，采用 NMOS 功率传输管架构，并配备独立偏置供电引脚 VBIAS，可提供3A输出电流。

该器件输出电压稳定性高、精度优异，具备高电源纹波抑制比以及出色的全负载瞬态响应性能。芯片内部集成高精度 0.8V 电压基准、误差放大器、欠压锁定模块 (UVLO)、输出限流电路及过热关断电路。

ET5C208M 可通过FB 反馈引脚外接电阻分压来设定输出电压，同时自带电源正常指示引脚（PG）。产品封装为 ESOP8。

主要特性参数

输出电流：3.0A

宽输入电压范围：0.8V ~ 5.5V

偏置电压范围：2.2V ~ 5.5V

输出电压范围：0.8V ~ 3.6V（外部电阻设定）

压差：3A 满载时仅 135mV

开漏结构电源良好信号（PG）输出

优异的瞬态响应特性

内置软启动功能

内置限流保护、过热关断保护

封装信息：

QFN20 (5×5)

应用场景:

FPGA、DSP 及逻辑电路供电

开关电源后级稳压

有特定启动延时或上电时序要求的应用场景

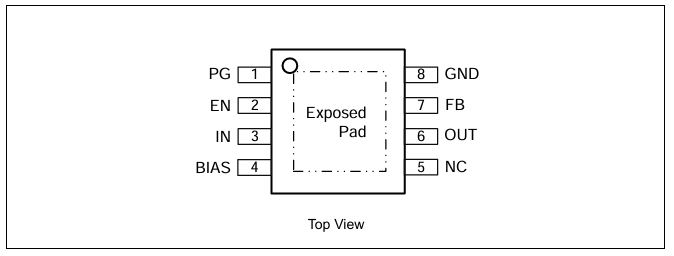

ET5C208M封装图

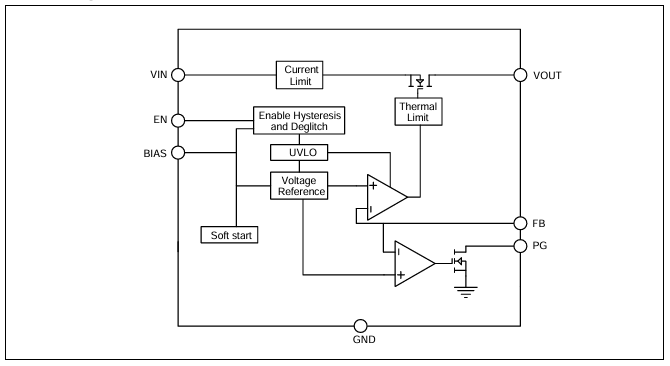

ET5C208M功能框图

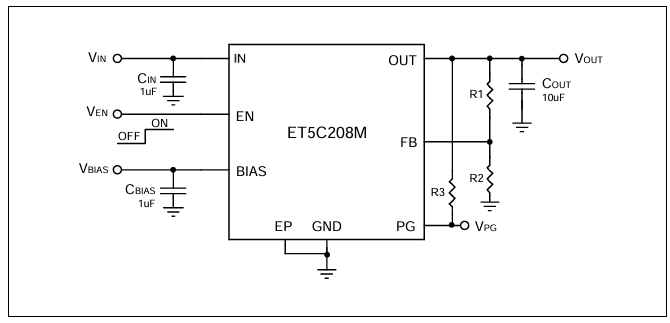

ET5C208M电路图
