ET5A4ADJZB

产品型号：ET5A4ADJZB

制造商：etek(力芯微)

用途：双电源LDO芯片

电压-电源：2.7V ~ 5.5V

温度范围：-40°C to +85°C

封装：WLCSP6(0.4 Pitch)

描述：80@1.0V、1500mA、ADJ/0.5~3.0

ET5A4ADJZB etek(力芯微)双电源轨超低压差1.5A LDO

ET5A4ADJZB双电源LDO概述：

ET5A4ADJZB 是一款基于 CMOS 工艺的低压差、低功耗线性稳压器，采用 NMOS 传输管架构，搭配独立偏置电源引脚 VBIAS，可提供1500mA输出电流。

该器件输出电压稳定、精度高，具备低噪声、高纹波抑制、静态功耗低等特性，适用于空间受限、对噪声敏感的应用场景。芯片内部集成高精度电压基准、误差放大器、过热关断电路及限流保护电路。

主要特性

宽主输入电压范围：VOUT+0.15V ～ VBIAS

偏置电压输入范围：3.0V ～ 5.5V

输出电压范围：0.5V ～ 3.0V

偏置端超低输入电流：60μA

超低压差：输出 1V、1.5A 负载时，压差仅 80mV

内置过流保护、过热关断电路

内置自动放电电路（可选配置）

内置欠压锁定功能（UVLO）

型号与封装

WLCSP6 (1.31mm×0.875mm×0.31mm,0.4pitch)

应用场景

电信、工业及消费类设备

FPGA、DSP 及逻辑电路供电

开关电源后级稳压

有特定上电时序 / 启动延时要求的应用场景

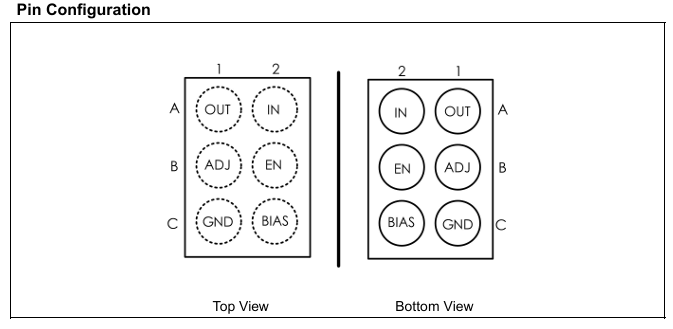

ET5A4ADJZB封装图

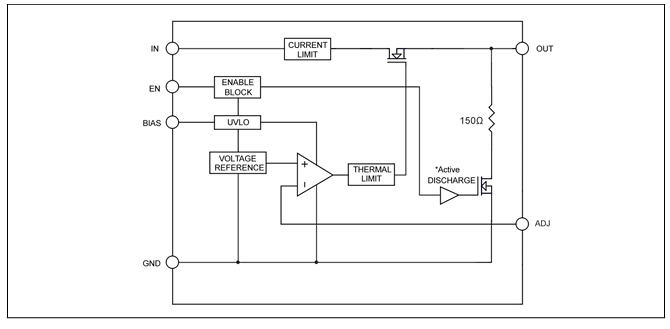

ET5A4ADJZB功能框图

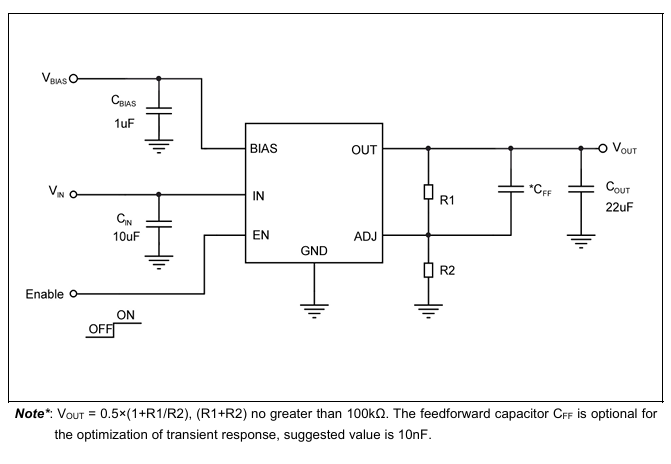

ET5A4ADJZB电路图
