ET554ADJY1B

产品型号：ET554ADJY1B

制造商：etek(力芯微)

用途：双电源LDO芯片

电压-电源：2.7V ~ 5.5V

温度范围：-40°C to +85°C

封装：DFN4 (1.2×1.2)

描述：220@1.2V、8000mA、ADJ/1.0~3.6

ET554ADJY1B etek(力芯微)800mA双电源轨超低压差线性稳压器

ET554ADJY1B双电源LDO概述：

ET554ADJY1B 是一款基于 CMOS 工艺、低功耗低压差线性稳压器，采用 NMOS 功率传输管架构，并配置独立偏置电源引脚 VBIAS，输出电流可达800mA。

器件输出电压精度高、稳定性好，具备低噪声、高纹波抑制、静态功耗低等特性，特别适合布局空间受限、对噪声敏感的应用场景。芯片内部集成高精度基准电压源、误差放大器、过热关断电路及限流保护电路。

ET554ADJY1B 采用 DFN6（1.2mm × 1.2mm）微型封装。

产品特性

宽输入电压范围 VIN：1.0V ~ 5.5V

宽偏置电压范围 VBIAS：2.7V ~ 5.5V

可调输出电压范围：1.0V ~ 3.6V

偏置电源输入电流典型值：80μA

超低压差：输出 1.2V、偏置 2.8V、满载 800mA 时，典型压差 220mV

内置过流保护、过热关断保护电路

内置自动放电电路

内置欠压锁定功能（UVLO）

搭配 2.2μF 陶瓷电容即可稳定工作

封装：DFN6（1.2mm×1.2mm）

湿敏等级：MSL 1 级

应用场景

电池供电设备恒压电源

智能手机、平板电脑供电电源

相机、硬盘录像机 DVR、机顶盒 STB、摄像机恒压供电

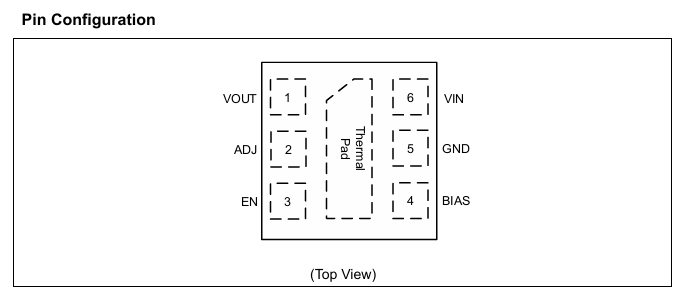

ET554ADJY1B封装图

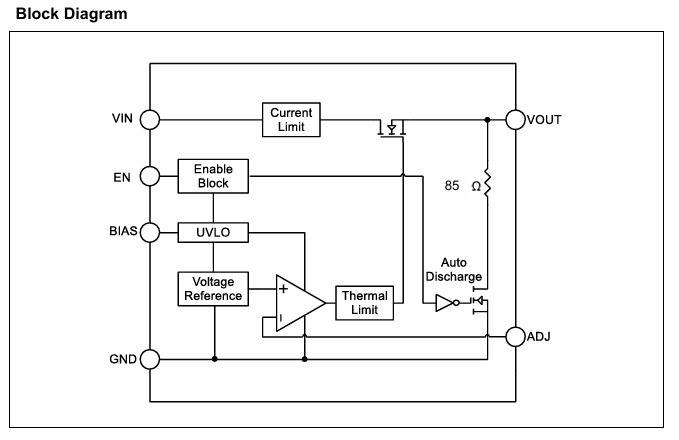

ET554ADJY1B功能框图

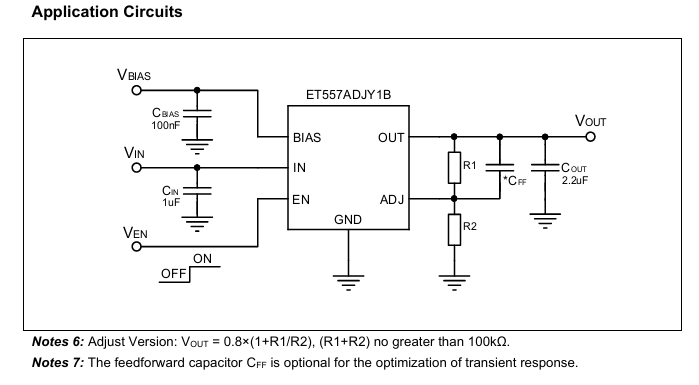

ET554ADJY1B电路图
