NS4158

产品型号：NS4158

制造商：nsiway(纳芯威)

用途：音频功率放大器

电压-电源：3V~5.25V

温度范围：-40°C~+85°C

输出功率：5Wx1@2Ω

信噪比：75dB

封装：SOP8

描述：NS4158属于5W 单声道D类音频功率放大器附加NCN防失真功能

说明书：点击下载

产品介绍

NS4158 5W 单声道D类音频功率放大器附加NCN防失真功能

nsiway(纳芯威)NS4158 D类音频功放芯片概述：

NS4158是一款带防失真功能，超低 EMI，无需滤波器，5W高效率的单声道数字音频功放。独特的防失真功能可以通过检测输出信号的失真，动态调整系统增益，不仅有效防止过载输出对喇叭的损坏，同时带来舒适的听觉感受。实际应用可以通过软件或者硬件设置放大器工作在防失真模式和普通模式。软件是通过一线脉冲控制，硬件是通过电平控制。应用非常灵活。NS4158 采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的 PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB 面积和系统成本。NS4158 在 5V 的工作电压时，能够向 2Ω负载提供 5W 的输出功率。 NS4158 内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达 90%以上的效率更加适合低电压，高功率输出的音频系统。 NS4158提供SOP8封装，额定的工作温度范围为 -40°C 至 85°C。

NS4158 D类音频功放芯片特点：

防失真功能，软件或者硬件设置工作模式

输出功率：3.0W(4Ω 负载), 3.8W(3Ω 负载), 5.0W(2Ω 负载)

工作电压范围：3V~5.25V

0.5%THD（1W 输出功率、5V 电源、4Ω 负载）

优异的全带宽 EMI 抑制能力

优异的“上电，掉电”噪声抑制

高达 90%的效率

高 PSRR：-80dB（217Hz）

过流保护、过热保护、欠压保护

SOP8 封装

应用领域

蓝牙音响、数码产品

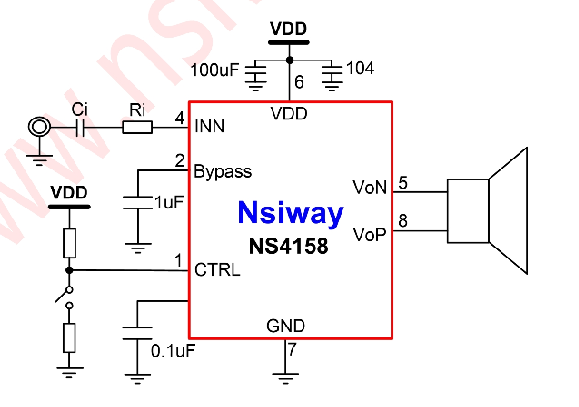

典型应用电路

NS4158典型应用电路

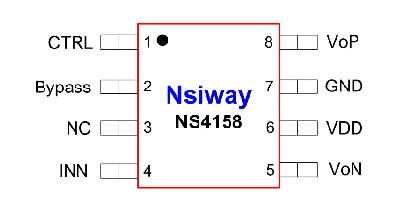

管脚配置：

编号	管脚名称	管脚描述
1	CTRL	工作模式控制
2	Bypass	旁路电容
3	NC	空脚
4	INN	信号输入端
5	VoN	输出负端
6	VDD	电源输入
7	GND	电源地
8	VoP	输出正端

符号	参数	测试条件	最小值	标准值	最大值	单位
\(V_{DD}\)	电源电压	-	3	-	5.25	V
\(I_{DD}\)	电源静态电流	\(V_{DD}=5.0V, V_{IN}=0V, No\ load\)	-	4	-	mA
\(I_{SD}\)	关断漏电流	\(V_{CTRL}=0V\)	-	1	-	μA
\(V_{OS}\)	输出失调电压	-	-	10	40	mV
\(R_O\)	输出电阻	-	-	3	-	KΩ
PSRR	电源抑制比	217Hz	-	-	-80	dB
PSRR	电源抑制比	20KHz	-	-	-72	dB
CMRR	共模抑制比	-	-	-70	-	dB
\(f_{SW}\)	调制频率	\(V_{DD}=3V\ to\ 5.25V\)	-	350	-	kHz
\(η\)	效率	\(P_O=2.5W, R_L=4Ω, V_{DD}=5V\)	-	90	-	%
\(V_{IH}\)	高电平输入电压（软件设置模式）	普通模式	\(0.4V_{DD}\)	-	\(V_{DD}\)	V
\(V_{IH}\)	高电平输入电压（软件设置模式）	防失真模式	0.9	-	\(V_{DD}\)	V
\(V_{IL}\)	低电平输入电压（软件设置模式）	SHUTDOWN	0	-	0.2	V
\(T_{HI}\)	CTRL 高电平时间（软件设置模式）	-	1	-	12	us
\(T_{LO}\)	CTRL 低电平时间（软件设置模式）	-	1	-	12	us
\(T_{OFF}\)	CTRL 关断时间（软件设置模式）	-	100	-	-	us
\(V_{CTRL}\)	CTRL 阈值（硬件设置模式）	普通模式	\(0.4V_{DD}\)	-	\(V_{DD}\)	V
\(V_{CTRL}\)	CTRL 阈值（硬件设置模式）	防失真模式	0.9	-	\(1/3V_{DD} \sim 0.4V_{DD}\)	V
\(V_{CTRL}\)	CTRL 阈值（硬件设置模式）	SHUTDOWN 模式	-	-	0.2	V
\(P_O\)	输出功率（普通模式）	\(THD+N=1\%, f=1KHz, R_L=2Ω\)	-	4	-	W
\(P_O\)	输出功率（普通模式）	\(THD+N=1\%, f=1KHz, R_L=3Ω\)	-	3.2	-	W
\(P_O\)	输出功率（普通模式）	\(THD+N=1\%, f=1KHz, R_L=4Ω\)	-	2.6	-	W
\(P_O\)	输出功率（普通模式）	\(THD+N=10\%, f=1KHz, R_L=2Ω\)	-	4.8	-	W
\(P_O\)	输出功率（普通模式）	\(THD+N=10\%, f=1KHz, R_L=3Ω\)	-	3.8	-	W
\(P_O\)	输出功率（普通模式）	\(THD+N=10\%, f=1KHz, R_L=4Ω\)	-	3.1	-	W
\(THD+N\)	总失真度 + 噪声	\(A_{VD}=2, f=1kHz, R_L=4Ω, P_O=1.0W\)	-	0.5	-	%
SNR	信噪比	\(R_L=4Ω, P_O=1.0W\)	-	75	-	dB
\(T_{AT}\)	Attack time	\(V_{DD}=3.6V\)	-	20	-	ms
\(T_{RL}\)	Release time	\(V_{DD}=3.6V\)	-	1.5	-	s
\(A_{MAX}\)	最大衰减增益	-	-	-10	-	dB
